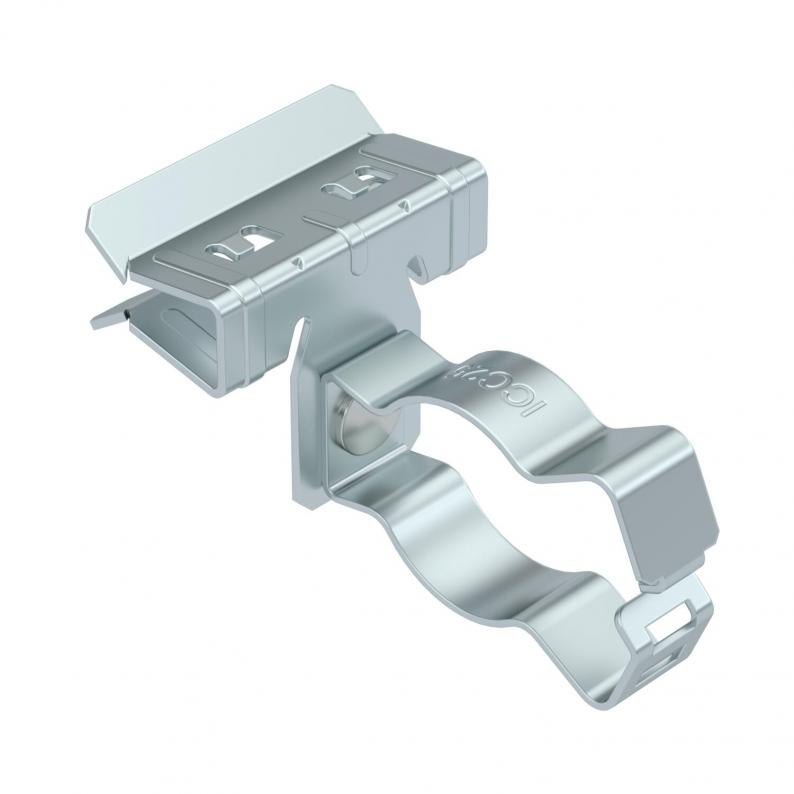

Fijación a viga, con soporte lateral para tubo
Tipo SCHPC 4-10 D25
|Código 1488349
|EAN 4012197380762
Código / Tipo
Longitud
Ancho
Altura
Medida L
Diámetro del cable/tubo mín.
Diámetro del cable/tubo máx.
Espesor brida F mín.
Espesor brida F máx.
Ud. mín. envase: 50 Unidad
50Unidad
Unidad
Descripción
Fijación a viga para montaje de tubos. Alojamiento de tubo cerrado en el lateral. Fijación a vigas de acero mediante golpe de martillo.
Datos técnicos
Dimensiones
| Longitud | 71 mm |
|---|---|
| Ancho | 40 mm |
| Altura | 40 mm |
| Medida L | 71 mm |
| Medida W | 40 mm |
Datos técnicos
| Extremo de la bisagra | no |
|---|---|
| Bisagra ajustable | no |
| Carga de fractura | 0,45 kN |
| Diámetro del cable/tubo mín. | 20 mm |
| Diámetro del cable/tubo máx. | 25 mm |
| Tipo de fijación | Embornar |
| Clase/componente de conexión | Cable/tubo |
| Espesor brida F mín. | 4 mm |
| Espesor brida F máx. | 10 mm |
| Dimensión | 4-10mm |
| Superficie | Lámina de cinc |
| Material | Acero |
| Color | zinc |
Descargas
0 Seleccionado
Hoja de datos (1)
Catálogos y folletos (1)
Declaraciones (4)
Instrucciones y ayuda (1)
Imágenes del producto (2)
Modelos
Tipo
Longitud
Ancho
Altura
Medida L
Diámetro del cable/tubo mín.
Diámetro del cable/tubo máx.
Espesor brida F mín.
Espesor brida F máx.
Código
SCHPC 4-10 D25
71
40
40
71
20
25
4
10
1488349
SCHPC 10-15 D25
72
40
47
72
20
25
10
15
1488363
Longitud
Altura
Medida L
Espesor brida F mín.
Espesor brida F máx.
SCHPC 4-10 D25
Código
1488349
Longitud
71
Ancho
40
Altura
40
Medida L
71
Diámetro del cable/tubo mín.
20
Diámetro del cable/tubo máx.
25
Espesor brida F mín.
4
Espesor brida F máx.
10
SCHPC 10-15 D25
Código
1488363
Longitud
72
Ancho
40
Altura
47
Medida L
72
Diámetro del cable/tubo mín.
20
Diámetro del cable/tubo máx.
25
Espesor brida F mín.
10
Espesor brida F máx.
15
