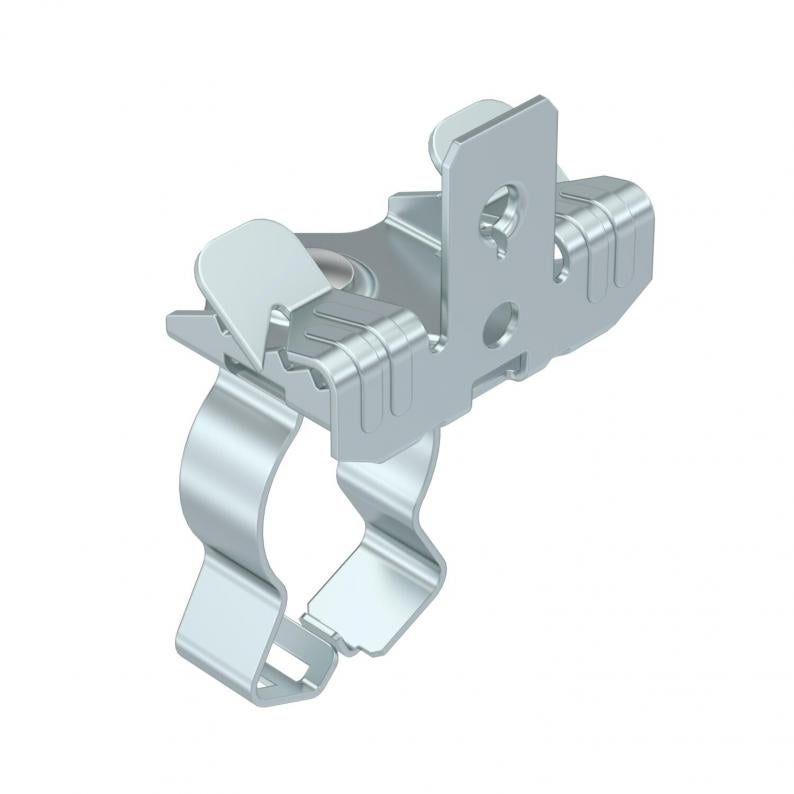

Fijación a viga, con soporte para tubo en la parte inferior
Tipo SCVPC 3-7 D25
|Código 1488621
|EAN 4012197380946
Código / Tipo
Longitud
Ancho
Altura
Medida L
Diámetro del cable/tubo mín.
Diámetro del cable/tubo máx.
Espesor brida F mín.
Espesor brida F máx.
Ud. mín. envase: 50 Unidad
50Unidad
Unidad
Descripción
Fijación a viga para montaje de tubos. Alojamiento de tubo cerrado en la parte inferior. Fijación a vigas de acero mediante golpe de martillo.
Datos técnicos
Dimensiones
| Longitud | 81 mm |
|---|---|
| Ancho | 45 mm |
| Altura | 37 mm |
| Medida L | 80 mm |
Datos técnicos
| Extremo de la bisagra | no |
|---|---|
| Bisagra ajustable | no |
| Carga de fractura | 0,45 kN |
| Diámetro del cable/tubo mín. | 20 mm |
| Diámetro del cable/tubo máx. | 25 mm |
| Tipo de fijación | Embornar |
| Clase/componente de conexión | Cable/tubo |
| Espesor brida F mín. | 3 mm |
| Espesor brida F máx. | 7 mm |
| Dimensión | 3-7mm |
| Superficie | Lámina de cinc |
| Material | Acero |
| Color | zinc |
Descargas
0 Seleccionado
Hoja de datos (1)
Catálogos y folletos (1)
Declaraciones (4)
Instrucciones y ayuda (1)
Imágenes del producto (2)
Modelos
Tipo
Longitud
Ancho
Altura
Medida L
Diámetro del cable/tubo mín.
Diámetro del cable/tubo máx.
Espesor brida F mín.
Espesor brida F máx.
Código
SCVPC 3-7 D25
81
45
37
80
20
25
3
7
1488621
SCVPC 3-7 D32
90
45
37
90
30
32
3
7
1488623
SCVPC 3-7 D40
103
45
37
100
36
40
3
7
1488625
SCVPC 7-13 D25
89
45
37
87
20
25
7
13
1488629
SCVPC 7-13 D32
97
45
37
97
30
32
7
13
1488631
SCVPC 7-13 D40
110
45
37
107
36
40
7
13
1488633
SCVPC 14-20 D25
92
45
36
90
20
25
14
20
1488637
SCVPC 14-20 D32
100
45
36
100
30
32
14
20
1488639
SCVPC 14-20 D40
113
45
36
110
36
40
14
20
1488641
