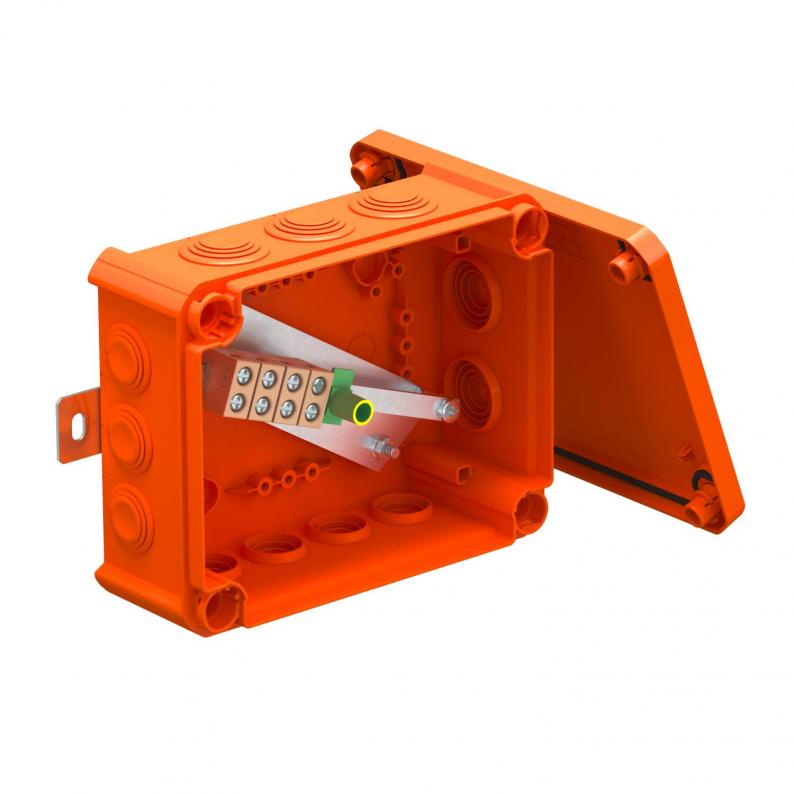

FireBox T160 con juntas insertables, bornes simples
Tipo T160ED 10A
Código 7205742
EAN 4012196812332
Código / Tipo
Medidas interiores
Número de entradas
Ud. mín. envase: 1 Unidad
1Unidad
Unidad
Descripción
Cajas de conexión con juntas insertables blandas. Suficiente espacio de cableado mediante unidad de conexión dispuesta en diagonal con bornes de cerámica resistentes a altas temperaturas y completamente premontados. Borne protector de conductor marcado verde-amarillo. Fijación a bridas exteriores muy accesibles. Homologado para sistemas de cables con mantenimiento de función eléctrico según DIN 4102, parte 12, con las clases E30, E60 y E90. Los bornes de cerámica han sido verificados según la norma DIN EN 60998-2-1:2004.
Incluidos 2 x tornillos de anclaje MMSplus P 6x35.
Incluidos 2 x tornillos de anclaje MMSplus P 6x35.
Datos técnicos
Dimensiones
| Longitud | 190 mm |
|---|---|
| Ancho | 150 mm |
| Altura | 77 mm |
| Medidas interiores | 176x135x67 mm |
| Medida L | 190 mm |
| Medida B | 150 mm |
| Medida H | 77 mm |
| Medida L1 | 200 mm |
| Medida L2 | 220 mm |
Datos técnicos
| A prueba de impactos | no |
|---|---|
| Libre de halógenos | sí |
| Número de entradas | 12 |
| Cantidad de bornes | 5 |
| Entrada por la parte posterior | no |
| Tapa transparente | no |
| Clase de protección | IP66 |
| Tensión nominal | 660 V |
| Tubular | no |
| Con tapa | sí |
| Precintable | no |
| Para zona Ex | Sin |
| Tensión de aislamiento calculada Ui | 690 V |
| Mantenimiento de función | E 90 |
| Modelo a prueba de explosiones | no |
| Tipo de entrada a la carcasa | Membrana escalonada separable |
| Con apantallamiento | no |
| Resistente a la intemperie | no |
| Para zona Ex con gas | Sin |
| Para zona Ex con polvo en suspensión | Sin |
| Sección nominal mín. | 4 mm² |
| Sección nominal máx. | 10 mm² |
| Ejecución | Rectangular |
| Montaje | Borne |
| Tapa | Opaco |
| Fijación de tapa | Atornillado |
| Conforme a ROHS | exento |
| Dimensión | 190x150x77 |
| Material | Polipropileno |
| Color | naranja; RAL 2003 |
| Borne individual | 4 |
| Borne de protección | 1 |
| Serie de productos | FireBox Serie T |
Datos medioambientales
2,4135 kg CO2e / 1 UnidadHuella de CO2 (GWP) Cradle-to-Gate
| Huella de CO2 (GWP) Cradle-to-Gate | 2,4135 kg CO2e / 1 Unidad |
|---|---|
| CO₂ Footprint (GWP) | 2,4135 kg CO₂e |
| Fecha de determinación del valor de CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Pieza |
| Declared Unit Quantity | 1 |
Accesorios
Accesorios del sistema
Accesorios de montaje
Artículo
Tipo
Código
Cantidad
Código 7205570
Portafusibles para FireBox serie TTipo
TE-FH 520
Ud. mín. envase: 1 Unidad
1Unidad
Unidad
Descargas
0 Seleccionado
Hoja de datos (1)
Catálogos y folletos (4)
Declaraciones (3)
Certificados (3)
Instrucciones y ayuda (1)
Imágenes del producto (2)
Modelos
Tipo
Medidas interiores
Número de entradas
Clase de protección
Color
Código
T100ED 06A
136x102x57
10
IP66
naranja; RAL 2003
7205740
T160ED 10A
176x135x67
12
IP66
naranja; RAL 2003
7205742
T250ED 16A
225x173x86
IP66
naranja; RAL 2003
7205744
