HW Caja domótica para paredes huecas 61, hermética
Tipo HE 61-DV-L
|Código 2003826
|EAN 4012196865499
Código / Tipo
2003826 / HE 61-DV-L
Altura
61 mm
Diámetro orificio de fresado
68 mm
Número de entradas
14
Para diámetro de tubo
20/25 mm
Ud. mín. envase: 10 Unidad
10Unidad
Unidad

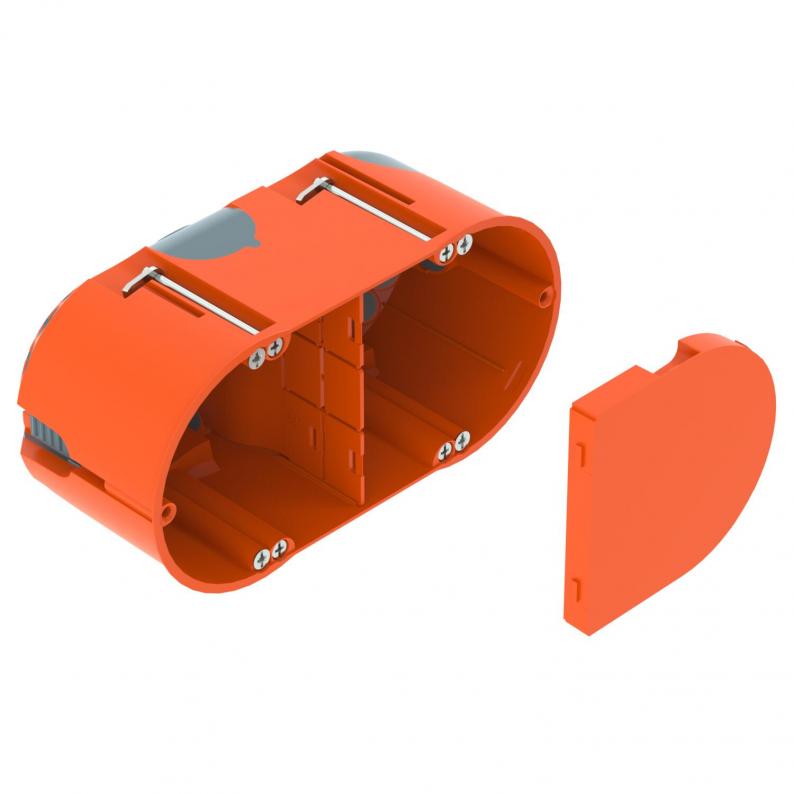

Descripción
Caja electrónica para paredes huecas con entradas de membrana, tapa y tabique de separación, para el uso en paredes huecas con una profundidad de montaje de mínimo 61 mm y un grosor de placa de 5 - 40 mm.
• 6 domos roscados
• Tornillos y pestañas de fijación
• 4 entradas de tubo combinadas hasta Ø 20 y 25 mm
• 4 entradas para conductores NYM 3 x 1,5 mm²
• 2 entradas para conductores NYM 3 x 2,5 mm² o 5 x 1,5 mm²
• 2 entradas para conductores NYM 5 x 2,5 mm² o 7 x 1,5 mm²
• Unión hermética con más cajas portamecanismos mediante conectores de unión tipo ZH 11-V
Norma IEC 60670-1, IEC 60670-22 y DIN 49073-1.
• 6 domos roscados
• Tornillos y pestañas de fijación
• 4 entradas de tubo combinadas hasta Ø 20 y 25 mm
• 4 entradas para conductores NYM 3 x 1,5 mm²
• 2 entradas para conductores NYM 3 x 2,5 mm² o 5 x 1,5 mm²
• 2 entradas para conductores NYM 5 x 2,5 mm² o 7 x 1,5 mm²
• Unión hermética con más cajas portamecanismos mediante conectores de unión tipo ZH 11-V
Norma IEC 60670-1, IEC 60670-22 y DIN 49073-1.
Datos técnicos
Dimensiones
| Longitud | 142 mm |
|---|---|
| Ancho | 71 mm |
| Altura | 61 mm |
Datos técnicos
| A prueba de impactos | no |
|---|---|
| Número de compartimentos | 2 |
| Diámetro orificio de fresado | 68 mm |
| Apropiado para grosor de placa mín. | 5 mm |
| Apropiado para grosor de placa máx. | 40 mm |
| Distancia entre tornillos mecanismo | 61 mm |
| Libre de halógenos | sí |
| Número de entradas | 14 |
| Fijación de los aparatos | Tornillos |
| Clase de protección | IP30 |
| Tipo de entrada a la carcasa | Membrana de entrada |
| Para diámetro de tubo | 20/25 mm |
| Con tornillos | sí |
| Hermética | sí |
| Empalmes | Conector de unión |
| Sección nominal mín. | 1,5 mm² |
| Sección nominal máx. | 2,5 mm² |
| Ejecución | Ovalado |
| Tapa | Naranja |
| Fijación de tapa | Fijación a presión |
| Antiinflamable | la norma VDE 0471/DIN 695 parte 2-11, temperatura de ensayo 850°C |
| Entradas combinadas Ø 20 / 25 mm | 4 |
| Entradas de cable 3 x 2,5 mm² / 5 x 1,5 mm² | 2 |
| Entradas de cable 5 x 2,5 mm² / 7 x 1,5 mm² | 2 |
| Entradas de cable 3 x 1,5 mm² | 4 |
| Entradas de cable para bajas tensiones | 2 |
| Dimensión | 142x71 |
| Material | Polipropileno / Elastómero termoplástico |
| Color | Naranja / gris |
| Tensión de funcionamiento | 400 V |
Datos medioambientales
0,2004 kg CO2e / 1 UnidadHuella de CO2 (GWP) Cradle-to-Gate
| Embalaje totalmente de cartón reciclado | sí |
|---|
| Huella de CO2 (GWP) Cradle-to-Gate | 0,2004 kg CO2e / 1 Unidad |
|---|---|
| CO₂ Footprint (GWP) | 0,2004 kg CO₂e |
| Fecha de determinación del valor de CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit (LCA) | Pieza |
| Declared Unit Quantity (LCA) | 1 |
