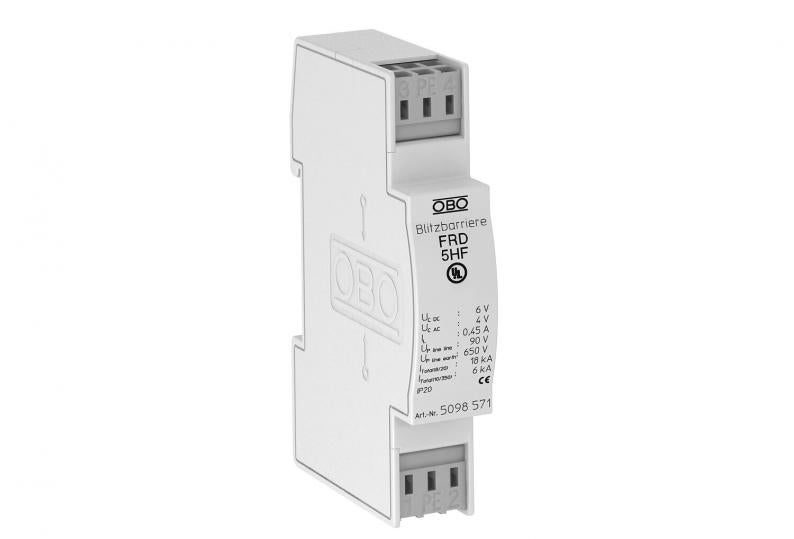

Protección combinada para sistemas de pares de hilo con aplicaciones de AF 5 V
Tipo FRD 5 HF
Código 5098571
EAN 4012195578345
Código / Tipo
Máxima tensión de funcionamiento CA
Máxima tensión de funcionamiento CC
Ud. mín. envase: 1 Unidad
1Unidad
Unidad
Descripción
Protección contra sobretensiones para utilizar en sistemas de medición, control y regulación.
• Protección básica, media y fina
• Circuito protector en dos fases con elevada capacidad de descarga
• Elevada frecuencia de transmisión de hasta 100 MHz
• Universal, para todos los sistemas de bus (p. ej. Profibus)
• Con bornes de conexión sin tornillos, lo que facilita el montaje
• Módulos de 17,5 mm para ahorrar espacio
Aplicación: Instalación universal en carriles DIN de 35 mm en armarios de distribución convencionales.
• Protección básica, media y fina
• Circuito protector en dos fases con elevada capacidad de descarga
• Elevada frecuencia de transmisión de hasta 100 MHz
• Universal, para todos los sistemas de bus (p. ej. Profibus)
• Con bornes de conexión sin tornillos, lo que facilita el montaje
• Módulos de 17,5 mm para ahorrar espacio
Aplicación: Instalación universal en carriles DIN de 35 mm en armarios de distribución convencionales.
Datos técnicos
Datos técnicos
| Número de polos | 2 |
|---|---|
| Contacto de señalización remota | no |
| Conector / hilos protegidos | Borne |
| Nivel de protección conductor-conductor | <90 V |
| Nivel de protección conductor-tierra | <650 V |
| Clase de protección | IP20 |
| Norma de ensayo | IEC 61643-21 |
| Resistencia en serie por conductor | 2,2 Ω ± 10 % |
| Tensión nominal | 5 V |
| Capacidad (hilo-hilo) | <40 pF |
| Capacidad (hilo-tierra) | <40 pF |
| Toma a tierra a través de: | Borne |
| Modelo a prueba de explosiones | no |
| Resistencia de aislamiento | >10 MΩ |
| Conexión del apantallamiento | no |
| Resistencia a la sobrecorriente momentánea conductor - conductor | C2: 18 kV / 9 kA (8/20µs) |
| Resistencia a la sobrecorriente momentánea conductor - tierra | C2: 18 kV / 9 kA (8/20µs) |
| Corriente de impulso de descarga total (10/350) | D1: 6 kA |
| Corriente de impulso de descarga total (8/20) | 18 kA |
| Corriente de carga nominal CC | 0,45 A |
| Corriente de carga nominal CA | 0,32 A |
| Control de descargadores | no |
| Máxima tensión de funcionamiento CA | 4 V |
| Máxima tensión de funcionamiento CC | 6 V |
| Intensidad nominal de descarga (8/20 µs) | 9 kA |
| Autorizaciones | UL |
| Frecuencia límite | 100 MHz |
| SPD según IEC 61643-21 | Categoría I+II+III / D1+C2+C1 |
| Kategorie | Tipo 1+2+3 / D1+C2+C1 |
| Conforme a ROHS | sí |
| LPZ | 0→3 |
| Valor cresta de corriente de rayo | 3 kA |
| Atenuación de entrada (Insertion loss) | ≤3 dB |

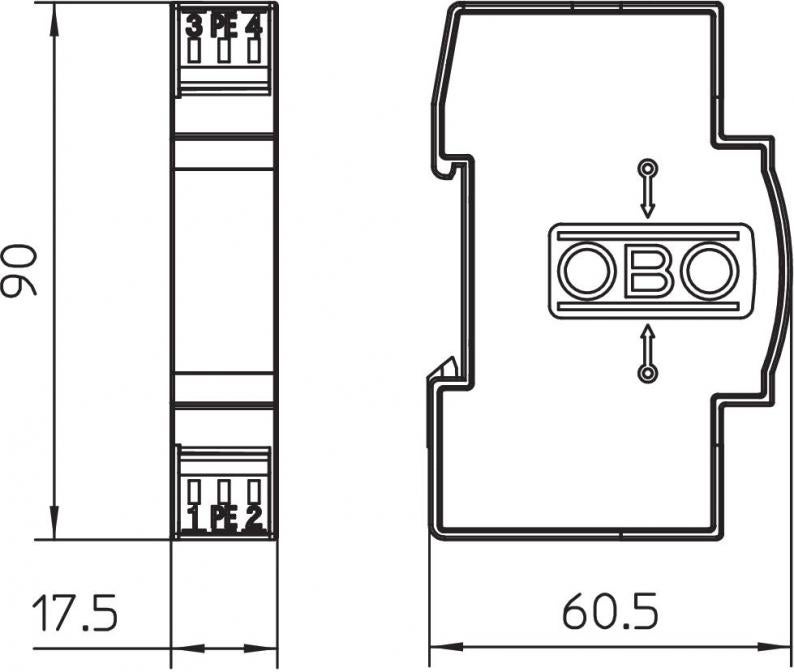

| Unidad de división TE (17,5 mm) | 1 |
| Sección de conexión rígida máx. | 2,5 mm² |
| Sección de conexión multifilar mín. | 0,14 mm² |
| Sección de conexión multifilar máx. | 2,5 mm² |
| Rango de temperatura | -40 °C |
| Rango de temperatura máx. | 80 °C |
| Dimensión | 5V AC |
Posibilidades de conexión
| Sección de conexión rígida mín. | 0,14 mm² |
|---|---|
| Sección de conexión flexible mín. | 0,14 mm² |
| Sección de conexión flexible máx. | 2,5 mm² |
Datos medioambientales
0,1623 kg CO2e / 1 UnidadHuella de CO2 (GWP) Cradle-to-Gate
| Embalaje sin plástico | sí |
|---|
| Huella de CO2 (GWP) Cradle-to-Gate | 0,1623 kg CO2e / 1 Unidad |
|---|---|
| CO₂ Footprint (GWP) | 0,1623 kg CO₂e |
| Fecha de determinación del valor de CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Pieza |
| Declared Unit Quantity | 1 |
Descargas
0 Seleccionado
Hoja de datos (1)
Catálogos y folletos (2)
Declaraciones (2)
Certificados (1)
Instrucciones y ayuda (3)
Imágenes del producto (2)
Descargar datos 3D (1)
Modelos
Tipo
Número de polos
Conector / hilos protegidos
Máxima tensión de funcionamiento CA
Máxima tensión de funcionamiento CC
Código
FRD 5 HF
2
Borne
4
6
5098571
FRD 24 HF
2
Borne
19
28
5098575
