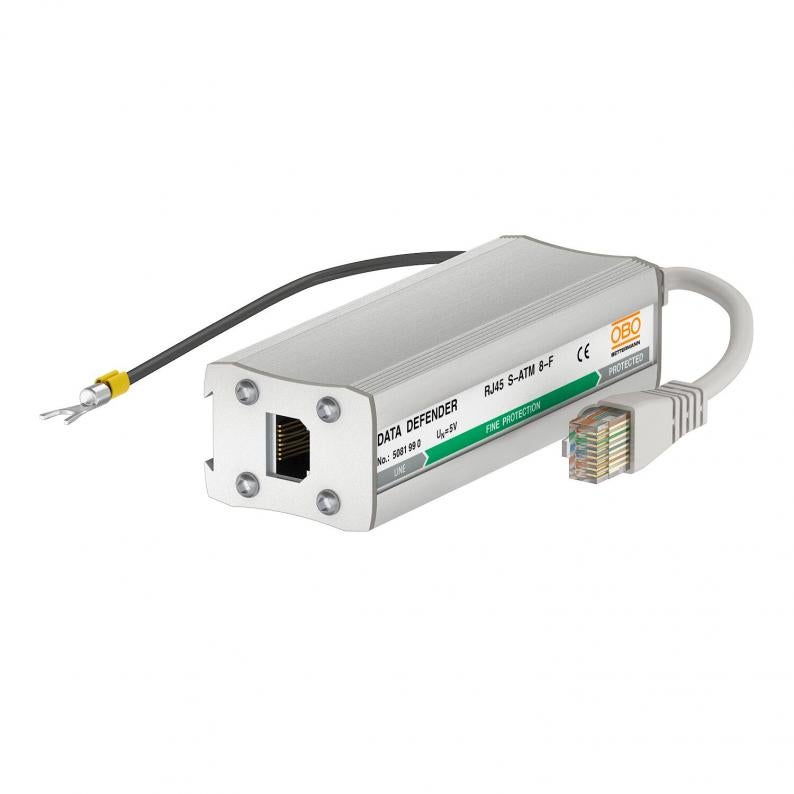

Protección fina 8-F para redes de Ethernet (clase D/CAT 5)
Tipo RJ45 S-ATM 8-F
Código 5081990
EAN 4012196415694
Código / Tipo
5081990 / RJ45 S-ATM 8-F
Número de polos
8
Conector / hilos protegidos
RJ45 8(8)
Máxima tensión de funcionamiento CC
6 V
Versión
Protección fina, 8 hilos + pantalla
Ud. mín. envase: 1 Unidad
1Unidad
Unidad
Descripción
Dispositivo de protección universal de líneas de datos para tecnología de redes y sistemas de telecomunicación
• En carcasa de aluminio
• Protección de 8 hilos
• Con circuito de protección en dos etapas
• Montaje sencillo
• Con conector Western RJ-45
• Incl. cable de conexión de 150 mm con conectores RJ-45
• Tecnología de redes cat. 5e, 10BaseT, 100BaseT, 1000BaseT
• Montaje en carriles estándar con accesorio DLS-BS (5082 38 2)
Aplicación: sistemas analógicos, RDSI, DSL, par trenzado Ethernet.
• Posibilidad de aplicación en redes de la clase D o CAT 5e
• Encajable en el carril DIN o montaje directo en el equipo terminal
• Instalación sencilla gracias a las conexiones RJ45
• Características de transmisión optimizadas
• En carcasa de aluminio
• Protección de 8 hilos
• Con circuito de protección en dos etapas
• Montaje sencillo
• Con conector Western RJ-45
• Incl. cable de conexión de 150 mm con conectores RJ-45
• Tecnología de redes cat. 5e, 10BaseT, 100BaseT, 1000BaseT
• Montaje en carriles estándar con accesorio DLS-BS (5082 38 2)
Aplicación: sistemas analógicos, RDSI, DSL, par trenzado Ethernet.
• Posibilidad de aplicación en redes de la clase D o CAT 5e
• Encajable en el carril DIN o montaje directo en el equipo terminal
• Instalación sencilla gracias a las conexiones RJ45
• Características de transmisión optimizadas
Datos técnicos
Datos técnicos
| Número de polos | 8 |
|---|---|
| Conector / hilos protegidos | RJ45 8(8) |
| Nivel de protección conductor-conductor | <40 V |
| Nivel de protección conductor-tierra | <900 V |
| Clase de protección | IP10 |
| Norma de ensayo | IEC 61643-21 |
| Rendimiento de canal Ansi/EA | CAT 5e |
| Rendimiento de canal ISO/IEC | Categoría D |
| Capacidad (hilo-hilo) | <50 pF |
| Capacidad (hilo-tierra) | <10 pF |
| Toma a tierra a través de: | Línea de conexión |
| Resistencia de aislamiento | >1 GΩ |
| Conexión del apantallamiento | sí |
| Apantallamiento | Directo |
| Resistencia a la sobrecorriente momentánea conductor - conductor | C2: 3 kV / 1,5 kA (8/20µs) |
| Resistencia a la sobrecorriente momentánea conductor - tierra | C2: 3 kV / 1,5 kA (8/20µs) |
| Corriente de impulso de descarga total (8/20) | 7,5 kA |
| Control de descargadores | no |
| Máxima tensión de funcionamiento CA | 4,2 V |
| Máxima tensión de funcionamiento CC | 6 V |
| Frecuencia límite | 155 MHz |
| Versión | Protección fina, 8 hilos + pantalla |
| SPD según IEC 61643-21 | Categoría II+III / C2+C1 |
| Kategorie | Tipo 2+3 / C2+C1 |
| Conforme a ROHS | sí |
| LPZ | 1→3 |
| Atenuación de entrada (Insertion loss) | <3 @ 150 MHz dB |
| Rango de temperatura | -40 °C |
| Rango de temperatura máx. | 80 °C |
| Dimensión | 6.2V |
Datos medioambientales
1,5752 kg CO2e / 1 UnidadHuella de CO2 (GWP) Cradle-to-Gate
| Embalaje totalmente de cartón reciclado | sí |
|---|---|
| Embalaje sin plástico | sí |
| Huella de CO2 (GWP) Cradle-to-Gate | 1,5752 kg CO2e / 1 Unidad |
|---|---|
| CO₂ Footprint (GWP) | 1,5752 kg CO₂e |
| Fecha de determinación del valor de CO2 | 2025-05-21T00:00:00.000+0200 |
| Declared Unit | Pieza |
| Declared Unit Quantity | 1 |
