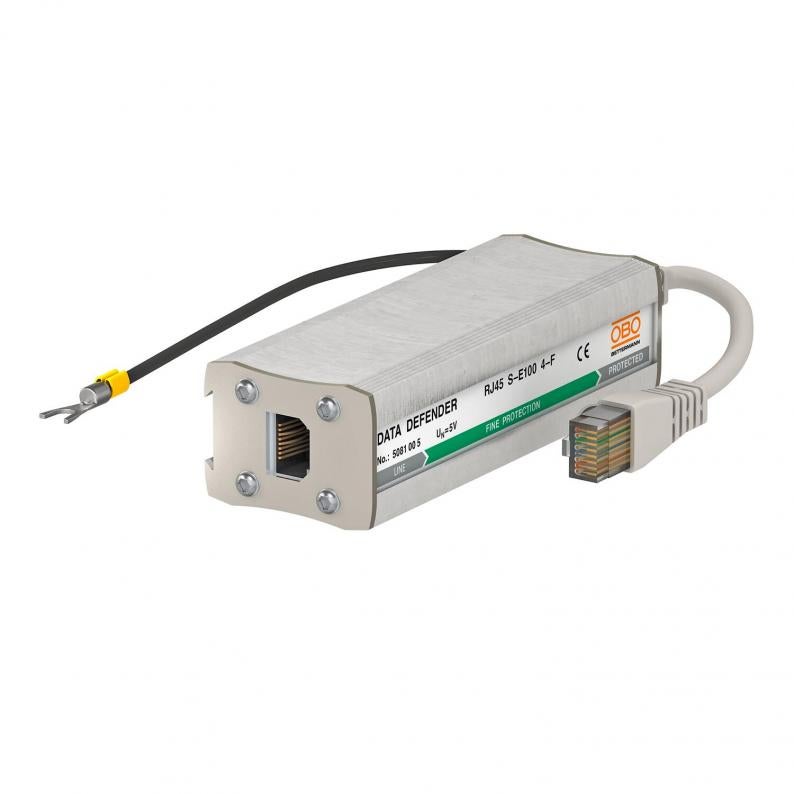

Protección fina para sistemas de 4 hilos de tecnología informática con RJ45
Tipo RJ45 S-E100 4-F
|Código 5081005
|EAN 4012196415762
Código / Tipo
Máxima tensión de funcionamiento CC
Versión
Ud. mín. envase: 1 Unidad
1Unidad
Unidad
Descripción
Dispositivo de protección de líneas de datos para sistemas de tecnología de la información
• En carcasa de aluminio
• Conector RJ45
• Incl. cable de conexión de 150 mm con conectores RJ45
• Montaje sencillo por medio de un adaptador
• Circuito de protección en dos etapas
• Montaje en carril DIN con accesorios DLS-BS (5082 38 2)
Aplicación: Par trenzado, circuitos de control, cables de comunicación RJ45
• En carcasa de aluminio
• Conector RJ45
• Incl. cable de conexión de 150 mm con conectores RJ45
• Montaje sencillo por medio de un adaptador
• Circuito de protección en dos etapas
• Montaje en carril DIN con accesorios DLS-BS (5082 38 2)
Aplicación: Par trenzado, circuitos de control, cables de comunicación RJ45
Datos técnicos
Datos técnicos
| Número de polos | 4 |
|---|---|
| Señalización en el dispositivo | Sin |
| Conector / hilos protegidos | RJ45 |
| Nivel de protección conductor-conductor | <40 V |
| Nivel de protección conductor-tierra | <750 V |
| Clase de protección | IP10 |
| Norma de ensayo | IEC 61643-21 |
| Rendimiento de canal Ansi/EA | CAT 5e |
| Rendimiento de canal ISO/IEC | Categoría E |
| Capacidad (hilo-hilo) | <50 pF |
| Capacidad (hilo-tierra) | <20 pF |
| Toma a tierra a través de: | Línea de conexión |
| Resistencia de aislamiento | >500 MΩ |
| Conexión del apantallamiento | sí |
| Apantallamiento | Indirecto |
| Resistencia a la sobrecorriente momentánea conductor - conductor | C1: 1 kV / 0,5 kA (8/20µs) |
| Resistencia a la sobrecorriente momentánea conductor - tierra | C1: 1 kV / 0,5 kA (8/20µs) |
| Corriente de impulso de descarga total (8/20) | 2,5 kA |
| Corriente de carga nominal CC | 1 A |
| Corriente de carga nominal CA | 0,7 A |
| Control de descargadores | no |
| Máxima tensión de funcionamiento CA | 4,2 V |
| Máxima tensión de funcionamiento CC | 6 V |
| Frecuencia límite | 100 MHz |
| Versión | Protección fina, 4 hilos + pantalla |
| SPD según IEC 61643-21 | Categoría II+III / C2+C1 |
| Kategorie | Tipo 2+3 / C2+C1 |
| Conforme a ROHS | exento |
| LPZ | 2→3 |
| Atenuación de entrada (Insertion loss) | ≤3 dB |
| Rango de temperatura | -40 °C |
| Rango de temperatura máx. | 80 °C |
| Dimensión | 6.2V |
Datos medioambientales
1,4923 kg CO2e / 1 UnidadHuella de CO2 (GWP) Cradle-to-Gate
| Embalaje totalmente de cartón reciclado | sí |
|---|---|
| Embalaje sin plástico | sí |
| Huella de CO2 (GWP) Cradle-to-Gate | 1,4923 kg CO2e / 1 Unidad |
|---|---|
| CO₂ Footprint (GWP) | 1,4923 kg CO₂e |
| Fecha de determinación del valor de CO2 | 2025-05-21T00:00:00.000+0200 |
| Declared Unit (LCA) | Pieza |
| Declared Unit Quantity (LCA) | 1 |
