Protección MSR para alimentación de corriente de 2 polos con señalización remota 12 V AC/DC
Tipo VF12-AC/DC-FS
|Código 5097454
|EAN 4012195736561
Código / Tipo
Máxima tensión de funcionamiento CA
Máxima tensión de funcionamiento CC
Ud. mín. envase: 1 Unidad
1Unidad
Unidad
Descripción
Protección contra sobretensiones/protección fina de red tipo 3 según EN 61643-11 con señalización remota
• Con señalización remota: contacto inversor sin potencial
• Apropiado para sistemas de tensión alterna y continua
• Con indicación visual de funcionamiento
• Con bornes de conexión sin tornillos de fácil montaje

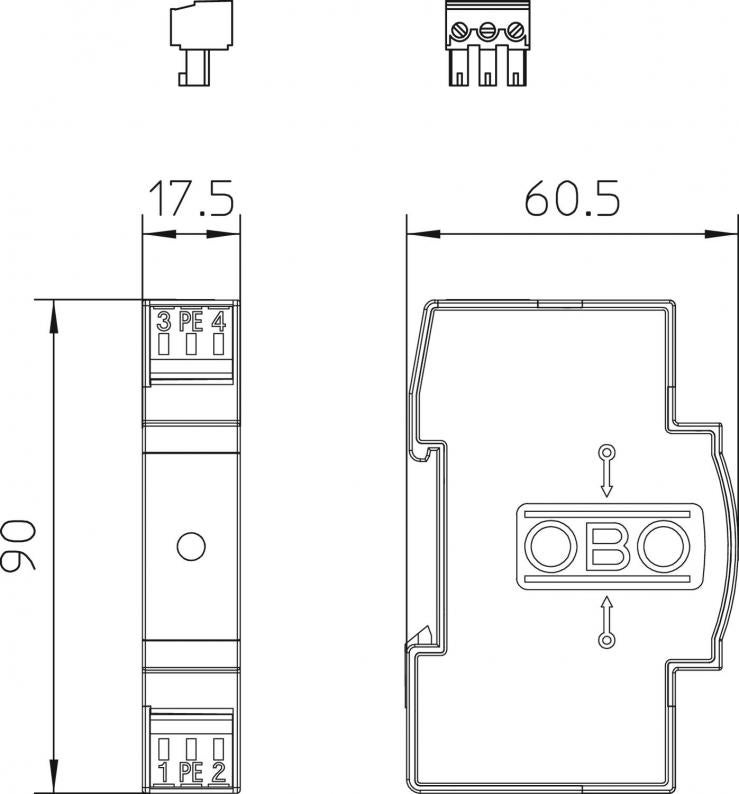

• Ahorra espacio gracias a un módulo de 17,5 mm
• Conexión en estrella
Aplicación: Uso universal en carril DIN de 35 mm en armarios de distribución convencionales.
• Con señalización remota: contacto inversor sin potencial
• Apropiado para sistemas de tensión alterna y continua
• Con indicación visual de funcionamiento
• Con bornes de conexión sin tornillos de fácil montaje
• Ahorra espacio gracias a un módulo de 17,5 mm
• Conexión en estrella
Aplicación: Uso universal en carril DIN de 35 mm en armarios de distribución convencionales.
Datos técnicos
Datos técnicos
| Número de polos | 3 |
|---|---|
| Estructura de red | Otros |
| Con riesgo de emisión de chispas | no |
| Señalización en el dispositivo | Visual |
| Nivel de protección conductor-conductor | <110 V |
| Nivel de protección conductor-tierra | <1200 V |
| Clase de protección | IP20 |
| Señalización remota | sí |
| Categoría de pruebas tipo 3 | sí |
| Tensión nominal CA (50 / 60 Hz) | 12 V |
| Nivel de protección [L-N] | 0,11 |
| Máxima tensión de funcionamiento CA | 13,5 V |
| Máxima tensión de funcionamiento CC | 18 V |
| Intensidad nominal de descarga (8/20 µs) | 0,7 kA |
| Modelo de polos | 2 |
| Modo de montaje | Raíl simétrico 35 mm |
| Máx. protección contra sobrecorrientes del lado de la red | 20 |
| Corriente nominal (terminal de entrada/salida) | 20 A |
| Temperatura de servicio mín. | -40 °C |
| Temperatura de servicio máx. | 80 °C |
| SPD según IEC 61643-1 | clase III |
| Clasificación según la norma EN 61643-11 | Tipo 3 |
| LPZ | 2→3 |
| Máxima corriente de descarga (8/20 μs) | 2 kA |
| Tiempo de reacción | <25 ns |
| Máx. protección previa por fusibles | 20 A |
| Rango de temperatura | -40 °C |
| Rango de temperatura máx. | 80 °C |
| Dimensión | 12V |
Posibilidades de conexión
| Contactos FM | Contacto inversor |
|---|---|
| Sección transversal de conductor rígido (unifilar/multifilar) mín. | 0,14 mm² |
| Sección transversal de conductor rígido (unifilar/multifilar) máx. | 2,5 mm² |
Datos medioambientales
0,2987 kg CO2e / 1 UnidadHuella de CO2 (GWP) Cradle-to-Gate
| Embalaje sin plástico | sí |
|---|
| Huella de CO2 (GWP) Cradle-to-Gate | 0,2987 kg CO2e / 1 Unidad |
|---|---|
| CO₂ Footprint (GWP) | 0,2987 kg CO₂e |
| Fecha de determinación del valor de CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit (LCA) | Pieza |
| Declared Unit Quantity (LCA) | 1 |
Descargas
0 Seleccionado
Hoja de datos (1)
Catálogos y folletos (2)
(2)
Instrucciones y ayuda (2)
Imágenes del producto (2)
Descargar datos 3D (1)
Modelos
Tipo
Clase de protección
Máxima tensión de funcionamiento CA
Máxima tensión de funcionamiento CC
Modelo de polos
Código
VF12-AC/DC-FS
IP20
13,5
18
2
5097454
VF24-AC/DC-FS
IP20
34
46
2
5097820
VF48-AC/DC-FS
IP20
60
80
2
5097822
Máxima tensión de funcionamiento CA
Máxima tensión de funcionamiento CC
VF12-AC/DC-FS
Código
5097454
Clase de protección
IP20
Máxima tensión de funcionamiento CA
13,5
Máxima tensión de funcionamiento CC
18
Modelo de polos
2
VF24-AC/DC-FS
Código
5097820
Clase de protección
IP20
Máxima tensión de funcionamiento CA
34
Máxima tensión de funcionamiento CC
46
Modelo de polos
2
VF48-AC/DC-FS
Código
5097822
Clase de protección
IP20
Máxima tensión de funcionamiento CA
60
Máxima tensión de funcionamiento CC
80
Modelo de polos
2
