PV combination arrester 1,500 V
Tipo PV-T1+2-1500
|Código 5094252
|EAN 4012197504014
Código / Tipo
Ud. mín. envase: 1 Unidad
1Unidad
Unidad
Descripción

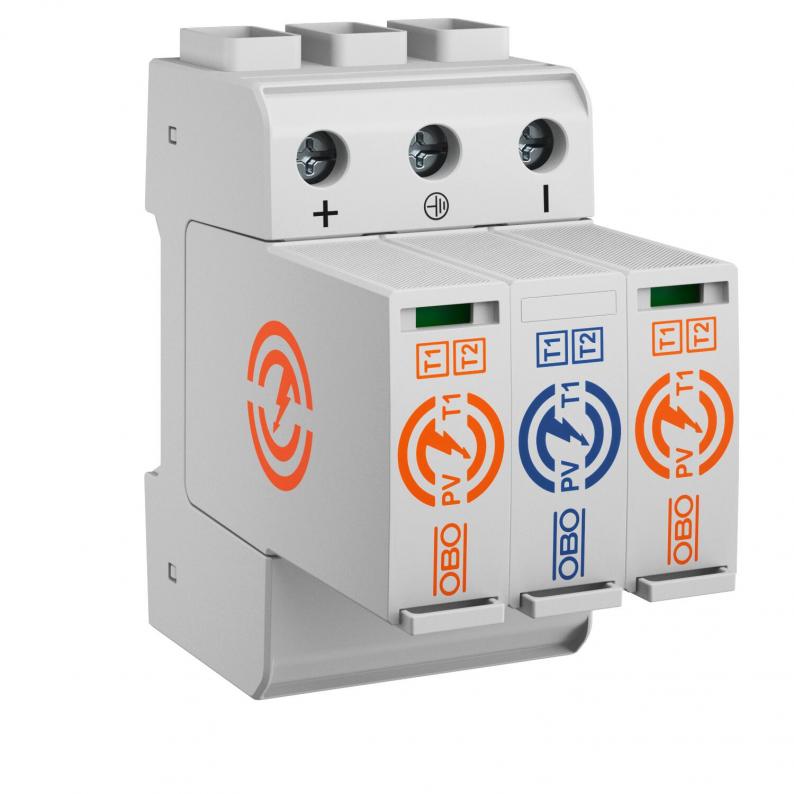

Combination arrester, type 1+2, for PV systems
• Complete unit of pluggable varistor arrester with cut-off unit
• Surge protection equipotential bonding to IEC 60364-7-712
• Tested to EN 61643-31
• Discharge capacity up to 6.25 kA (10/350) and 60 kA (8/20) per pole
• Low DC protection level: < 4.5 kV and Uoc max = 1,500 V DC
• With visual function display for the use in distributer housings
• Complete unit of pluggable varistor arrester with cut-off unit
• Surge protection equipotential bonding to IEC 60364-7-712
• Tested to EN 61643-31
• Discharge capacity up to 6.25 kA (10/350) and 60 kA (8/20) per pole
• Low DC protection level: < 4.5 kV and Uoc max = 1,500 V DC
• With visual function display for the use in distributer housings
Datos técnicos

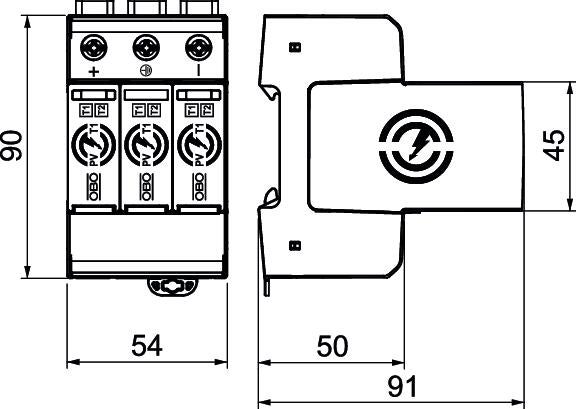

Dimensiones
| Longitud | 91 mm |
|---|---|
| Ancho | 54 mm |
| Altura | 95 mm |
Datos técnicos
| Número de polos | 3 |
|---|---|
| Estructura de red | CC |
| Señalización en el dispositivo | Visual |
| Clase de protección | IP20 |
| Corriente de impulso tipo rayo (10/350) [total] | 12,5 kA |
| Señalización remota | no |
| Máx. Tensión fotovoltaica | 1500 V |
| Fusible previo integrado | no |
| Corriente de impulso de rayo (10/350 μs) | 6,25 kA |
| Máxima tensión de funcionamiento CC | 1500 V |
| Intensidad nominal de descarga (8/20 µs) | 30 kA |
| Modelo de polos | 3 |
| Modo de montaje | Raíl simétrico 35 mm |
| Apropiado para uso externo | no |
| Potencia de conexión CA | 250 V; 1,0 A / 125 V; 1,0 A |
| Potencia de conexión CC | 48 V; 0,5 A / 24 V; 0,5 A / 12 V; 0,5 A |
| Versión | 3-pole for PV systems |
| Estructura de red CC | sí |
| Estructura de red IT | no |
| Estructura de red TN | no |
| Estructura de red TN-C | no |
| Estructura de red TN-C-S | no |
| Estructura de red TN-S | no |
| Estructura de red TT | no |
| Estructura de red otros | no |
| Par de giro | 4,5 Nm |
| SPD según IEC 61643-1 | clase I+II |
| Clasificación según la norma EN 61643-11 | Tipo 1+2 |
| LPZ | 0→2 |
| Máxima corriente de descarga (8/20 μs) | 60 kA |
| Tiempo de reacción | <25 ns |
| Rango de temperatura | -40 °C |
| Rango de temperatura máx. | 85 °C |
| Dimensión | 1500V DC |
| Humedad máx. | 95 % |
| Humedad mín. | 5 % |
Posibilidades de conexión
| Sección transversal de conductor flexible (de hilo fino) míin. | 1,5 mm² |
|---|---|
| Sección transversal de conductor flexible (de hilo fino) máx. | 25 mm² |
| Contactos FM | Contacto inversor |
| Corriente de impulso de descarga (8/20 µs) [total] | 60 kA |
| Sección transversal de conductor flexible (de hilo fino) míin. | 16 AWG |
| Sección transversal de conductor flexible (de hilo fino) máx. | 4 AWG |
| Sección transversal de conductor rígido (unifilar/multifilar) mín. | 1,5 mm² |
| Sección transversal de conductor rígido (unifilar/multifilar) máx. | 35 mm² |
| Sección transversal de conductor rígido (unifilar/multifilar) mín. | 16 AWG |
| Sección transversal de conductor rígido (unifilar/multifilar) máx. | 2 AWG |
