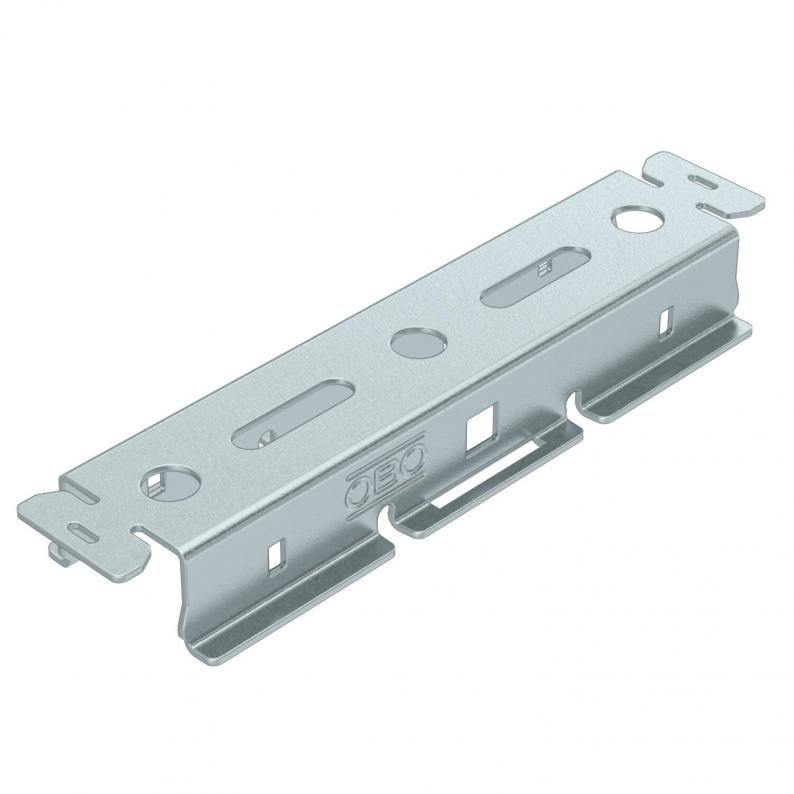

Support rail MagicFix

Tipo TSM 100 FS

Código 6426302

EAN 4012197519339

Hoja de datos (PDF)

Mostrar todas las versiones

Código / Tipo

Longitud

Ud. mín. envase: 1 Unidad

Unidad

Descripción

Support rail for light cable trays, mesh cable trays and cable ladders for the creation of pendulum suspensions and centre suspensions. Tool-free fastening through clamp mount for mesh cable trays or additional quick connector MagicFix for trays and ladders. Alternatively, screw fastening possible Suspension with suspension strips Magic Fix. Tool-free fastening of the support rail on suspension strips through fastening straps.

Datos técnicos

Dimensiones

Longitud	146 mm
Ancho	46 mm
Altura	22 mm
Medida L	146 mm
Medida L2	171 mm
Maß sH	7x37 mm

Datos técnicos

Grosor del material	1,5 mm
Apropiado para bandeja de rejilla	sí
Apropiado para bandeja de escalera	sí
Apropiado para bandeja portacables	sí
Forma de perfil	Otros
Forma del orificio (ETIM)	Agujero alargado
Diámetro del agujero	10,5 mm
Apropiado para formas de perfil	Otros
Dimensión	22x45x171
Superficie	Galvanizado en banda
Material	Acero
Color	zinc

Accesorios

Accesorios de montaje

Accesorios del sistema

Código 6426160

Quick fastener MagicFix

Tipo

SBM FS

Ud. mín. envase: 50 Unidad

Unidad

Descargas

0 Seleccionado

Hoja de datos (1)

Catálogos y folletos (1)

Instrucciones y ayuda (1)

Imágenes del producto (2)

Modelos

Longitud

TSM 50 FS

Código

6426300

Longitud

TSM 100 FS

Código

6426302

Longitud

146

TSM 150 FS

Código

6426304

Longitud

196

TSM 200 FS

Código

6426306

Longitud

246

TSM 300 FS

Código

6426308

Longitud

346

TSM 400 FS

Código

6426310

Longitud

446

TSM 500 FS

Código

6426312

Longitud

546

TSM 600 FS

Código

6426314

Longitud

646
