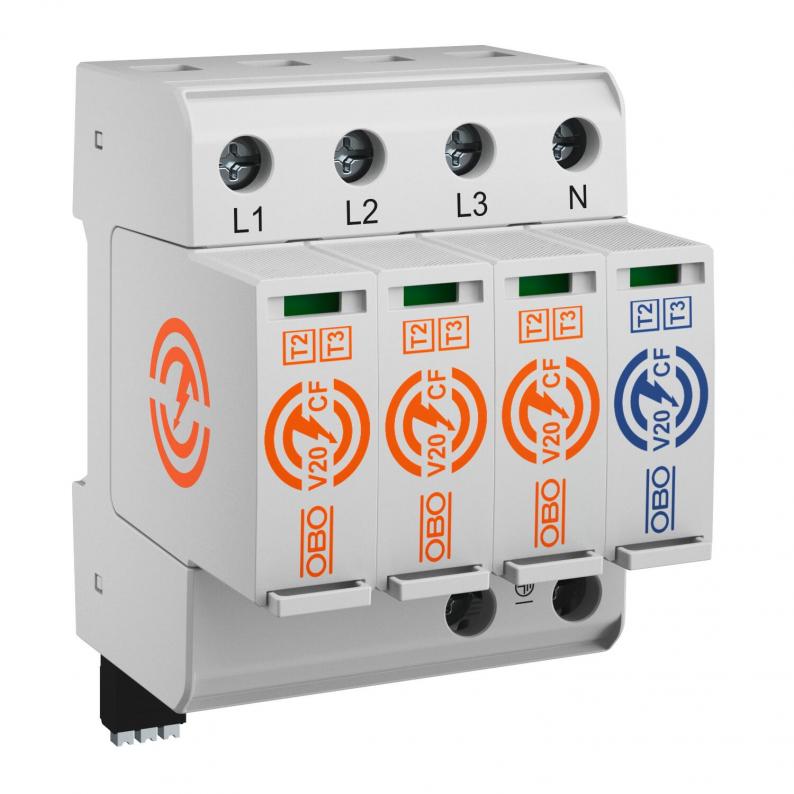

Surge arrester V20 with integrated pre-fuse

Tipo V20-CF-3+1FS-300

Código 5095257

EAN 4012197504960

Hoja de datos (PDF)

Declaración de conformidad (PDF)

REACH Declaración de conformidad (PDF)

RoHS Declaración de conformidad (PDF)

Mostrar todas las versiones

Código / Tipo

5095257 / V20-CF-3+1FS-300

Clase de protección

IP20

Modelo de polos

3+N/PE

Ud. mín. envase: 1 Unidad

Unidad

Descripción

Surge arrester, type 2+3
• For surge protection equipotential bonding to VDE 0100-443 (IEC 60364-4-44)
• Integrated pre-fuse in the arrester
• Protection level < 1.5 kV
• Including a potential-free changeover contact for remote signalling

Datos técnicos

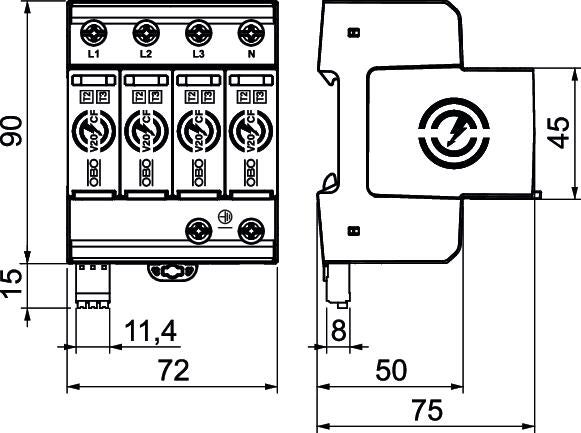

Dimensiones

Longitud	75 mm
Ancho	72 mm
Altura	105 mm

Datos técnicos

Número de polos	4
Estructura de red	Otros
Con riesgo de emisión de chispas	no
Señalización en el dispositivo	Visual
Clase de protección	IP20
Tensión máxima de funcionamiento (L-N)	300 V
Tensión máxima de funcionamiento (N-PE)	305 V
Intensidad nominal de descarga (8/20 µs) [L-N]	20 kA
Intensidad nominal de descarga (8/20 µs) [N-PE]	40 kA
Máxima corriente de descarga (8/20 μs) [L-N]	40 kA
Máxima corriente de descarga (8/20 μs) [N-PE]	65 kA
Categoría de pruebas tipo 1	no
Señalización remota	sí
Categoría de pruebas tipo 2	sí
Tensión nominal CA (50 / 60 Hz)	230 V
Fusible previo integrado	sí
Nivel de protección [L-N]	≤1,5
Máxima tensión de funcionamiento CA	300 V
Intensidad nominal de descarga (8/20 µs)	20 kA
Modelo de polos	3+N/PE
Modo de montaje	Raíl simétrico 35 mm
Apropiado para uso externo	no
Tensión residual [L-N] @ 5 kA	1,15 kV
Potencia de conexión CA	230 V; 0,5 A
Potencia de conexión CC	230 V; 0,1 A / 75 V; 0,5 A
Resistencia al cortocircuito con máx. protección contra sobrecorrientes del lado de la red	50 kA eff
Tensión transitoria (TOV) [L-N] - withstand mode - 5 s	337 V
Tensión transitoria (TOV) [L-N] - Modo seguro contra fallos - 120 min	442 V
Tensión transitoria (TOV) [N-PE] - Modo estacionario - 200 ms	1200 V
Resistente a cortocircuito	sí
Estructura de red CC	no
Estructura de red IT	no
Estructura de red TN	no
Estructura de red TN-C	no
Estructura de red TN-C-S	sí
Estructura de red TN-S	sí
Estructura de red TT	sí
Estructura de red otros	no
Conforme a ROHS	sí
Par de giro	4,5 Nm
SPD según IEC 61643-1	clase II
Clasificación según la norma EN 61643-11	Tipo 2+3
Capacidad de extinción de corriente de seguimiento (eff) [N-PE]	0,1 kA
Rango de temperatura	-40 °C
Rango de temperatura máx.	85 °C
Dimensión	300V
Humedad máx.	95 %
Humedad mín.	5 %

Posibilidades de conexión

Sección transversal de conductor flexible (de hilo fino) míin.	2,5 mm²
Sección transversal de conductor flexible (de hilo fino) máx.	35 mm²
Contactos FM	Contacto inversor
Sección de conexión bornes FM mín.	0,25 mm²
Sección de conexión bornes FM máx.	1,5 mm²
Sección de conexión bornes FM mín.	23 AWG
Sección de conexión bornes FM máx.	16 AWG
Corriente de impulso de descarga (8/20 µs) [total]	65 kA
Sección transversal de conductor flexible (de hilo fino) míin.	16 AWG
Sección transversal de conductor flexible (de hilo fino) máx.	4 AWG
Sección transversal de conductor rígido (unifilar/multifilar) mín.	2,5 mm²
Sección transversal de conductor rígido (unifilar/multifilar) máx.	35 mm²
Sección transversal de conductor rígido (unifilar/multifilar) mín.	16 AWG
Sección transversal de conductor rígido (unifilar/multifilar) máx.	2 AWG
