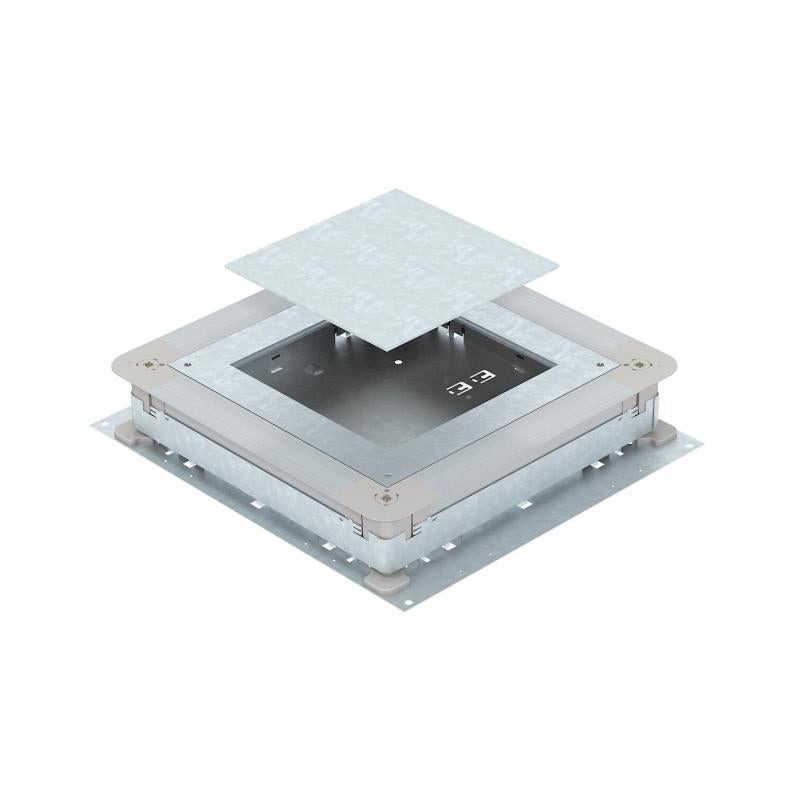

UGD250-3 para unidades de montaje cuadradas, para altura de pavimento 70-125 mm
Tipo UGD 250-3 4
|Código 7410079
|EAN 4012195431701
Código / Tipo
Altura de pavimento mín.
Altura de pavimento máx.
Orificio para la instalación de unidad de montaje
Tamaño nominal para unidades portamecanismos
Tamaño nominal
Altura de canal mín.
Altura de canal máx.
¡Este artículo es un producto descatalogado!
Encontrará el modelo sustituto aquí.
Ud. mín. envase: 1 Unidad
1Unidad
Unidad
Descripción
Tomas de corriente bajo suelo para canales bajo pavimento con paredes laterales de chapa de acero. Para el montaje de unidades del tamaño nominal seleccionado. Se puede nivelar de forma continua a la altura de pavimento (es posible una nivelación rápida) y el pavimento puede montarse a ras del borde de extracción. Con posibilidad de desacoplamiento acústico tras el montaje de pavimento y de aplicación de cargas pesadas con accesorios adicionales.
Paredes laterales preparadas para anchos de canal de 190 y 250 mm.
Datos técnicos
Datos técnicos
| Altura de pavimento mín. | 70 mm |
|---|---|
| Altura de pavimento máx. | 125 mm |
| Margen de nivelación mín. | 70 mm |
| Margen de nivelación máx. | 125 mm |
| Altura mínima de pavimento | 70 |
| Adecuado para canalización bajo pavimento | sí |
| Adecuado para canalización cerrada a ras de pavimento | no |
| Ancho de canal mín. | 190 mm |
| Ancho de canal máx. | 250 mm |
| Orificio para la instalación de caja sobre el pavimento | no |
| Posibilidad de instalar una junta | sí |
| Desacoplable | sí |
| Chapa de base | sí |
| Apropiado para canal bajo suelo | no |
| Retráctil a nivel del suelo | sí |
| Orificio para la instalación de unidad de montaje | Cuadrado |
| para la conexión de tubos | no |
| Tamaño nominal para unidades portamecanismos | 4 |
| Espacio de instalación mín. | 6,09 dm³ |
| Espacio de instalación máx. | 11,63 dm³ |
| Tamaño nominal | 250 mm |
| Conforme a ROHS | exento |
| Altura de canal mín. | 28 mm |
| Altura de canal máx. | 48 mm |
| Dimensión | 410x367x70 |
| Superficie | Galvanizado en banda |
| Material | Acero |
Dimensiones
| Medida A | 367 mm |
|---|---|
| Medida B | 410 mm |
| Medida b | 201 mm |
| Medida a | 201 mm |
Datos medioambientales
13,0154 kg CO₂e / 1 UnidadHuella de CO2 (GWP) Cradle-to-Gate
| Huella de CO2 (GWP) Cradle-to-Gate | 13,0154 kg CO₂e / 1 Unidad |
|---|---|
| CO₂ Footprint (GWP) | 13,0154 kg CO₂e |
| Fecha de determinación del valor de CO2 | 2025-04-02T00:00:00.000+0200 |
| Declared Unit (LCA) | Pieza |
| Declared Unit Quantity (LCA) | 1 |
