Bandeja de escalera LG 60, 3 m VS FT
Código 6208562 | EAN 4012195434153
- Descripción de producto
-
Descripción de productoBandeja de escalera con barra lateral perforada de ala 60 mm con peldaños de perfil en C abiertos hacia arriba (modelo VS), remachados.
Aislamiento magnético sin tapa 10 dB, con tapa 15 dB.
Otras anchuras disponibles previa solicitud.
La bandeja de escalera se suministra plegada.
Los cables pueden montarse con la abrazadera de media caña sobre perfil 2056.
Las bandejas de escalera en los anchos 200 mm a 400 mm también están permitidas para el montaje vertical como escaleras verticales en instalaciones con mantenimiento de función eléctrico según DIN 4102 parte 12. Los cables pueden montarse con la abrazadera de media caña sobre perfil 2056 admitida para el mantenimiento de función.
-
- Datos técnicos
-
Datos técnicos
Acero inoxidable, barnizado no Altura 60 mm Ancho 200 mm Color zinc Dimensión 60x200x3000 Distancia de sujeción 1,5 m 3,1 kN/m Distancia de sujeción 2,0 m 2,25 kN/m Distancia de sujeción 2,5 m 1,5 kN/m Distancia de sujeción 3,0 m 1,1 kN/m Distancia de sujeción 3,5 m 0,75 kN/m Distancia de sujeción 4,0 m 0,45 kN/m Distancia de sujeción 4,5 m 0,3 kN/m Distancia de sujeción 5,0 m 0,15 kN/m Distancia entre peldaños 300 mm Espesor 1,5 mm Fijación del peldaño Con remache ciego Huella de CO2 (GWP) Cradle-to-Gate 6,2603 kg CO2e / 1 Metro Longitud 3000 mm Mantenimiento de función sí Material Acero Medida B 200 mm Medida de la ranura del peldaño 16,50 Modelo de peldaños Perfil perforado Modelo de perfil lateral Perfil plano Perforación lateral sí Protección contra incendios Mantenimiento de función estructura de soporte estándar Sección efectiva 9800 mm² Sección efectiva 98 cm² Superficie Galvanizado por inmersión en caliente Tipo vano ancho no Datos técnicos
Diagrama de carga bandeja de escalera tipo LG 60 VS
-
Carga de de bandejas/ bandeja de escalera admisible en kN/m sin carga humana
-
Distancia entre los apoyos en m
-
Flexión de la barra en mm a kN/m permitidos.
-
Esquema de carga para procesos de comprobación
-
La curva de carga con bandejas portacables en mm
-
Curva de flexión de la barra según la distancia entre apoyos
-
- Todos los tipos
-

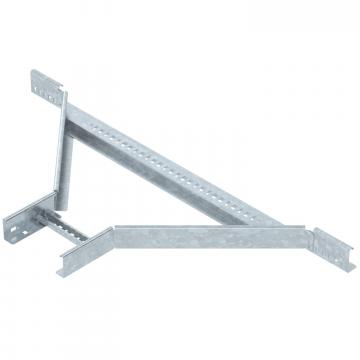

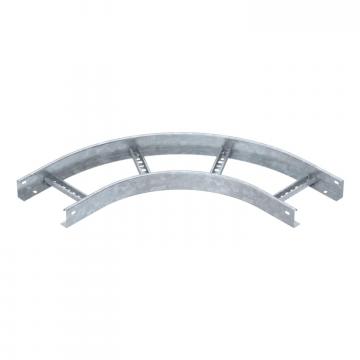

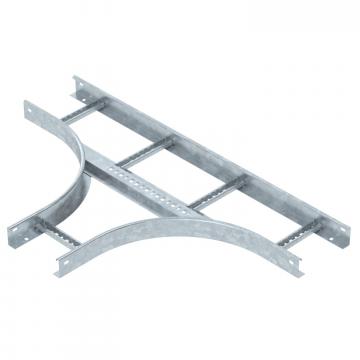

Todos los tipos
-
Accesorios de montaje
Productos Tipo Código Cantidad Mín. ud. de venta
Pieza de sujeción del tabique separador A2
KS KL A2 6062284 30 Unidad
Tabique separador 45 DD
TSG 45 DD 6062321 3 m
Unión recta FT
LVG 60 FT 6208843 10 Unidad
Tapón protector 60
SKH 60 OR 6222537 40 Par
Unión multifunción FT
LMFV 620 FT 6225730 1 Unidad - Descargas
-
