Bandeja de escalera LG 60, 6 m VS A4 6000 | 300 | 1,5 | no | Acero inoxidable 1.4571 | Pulido, con tratamiento posterior

Bandeja de escalera LG 60, 6 m VS A4

Código 6101208 | EAN 4012196514038

Código / Tipo

Longitud	6000 mm

Ancho

Espesor	1,5 mm

Mantenimiento de función	no

Material	Acero inoxidable 1.4571

Superficie	Pulido, con tratamiento posterior

Descripción de producto

Descripción de producto

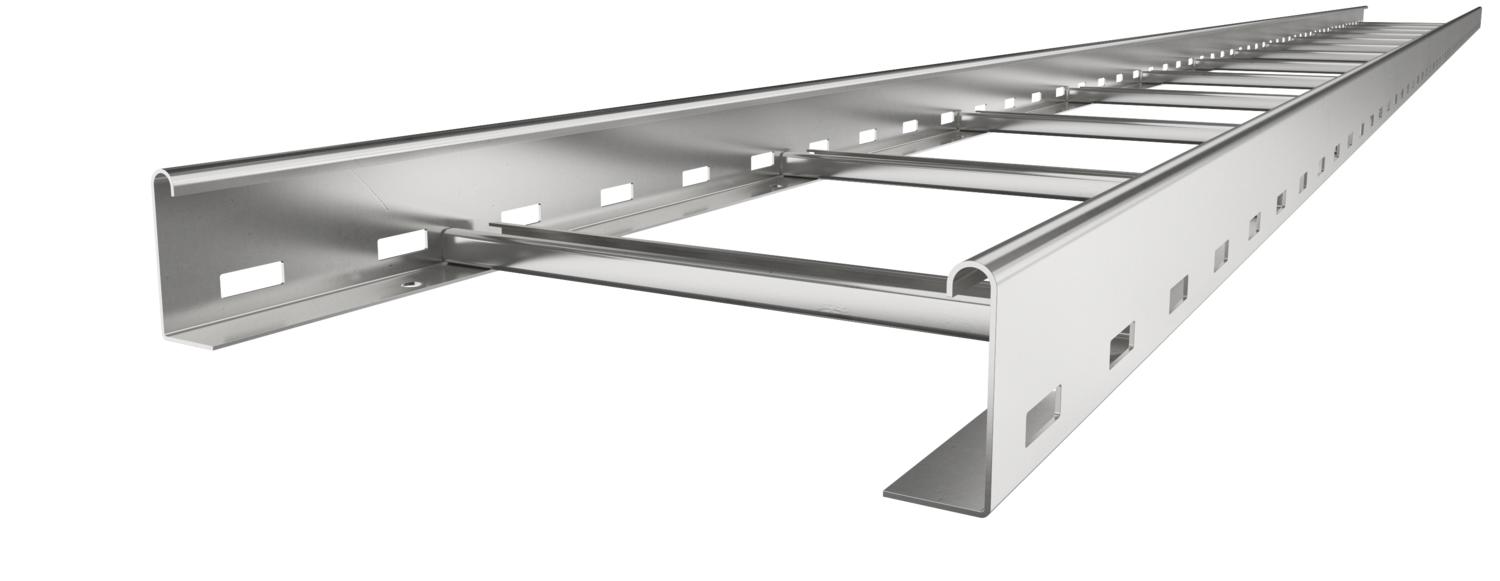

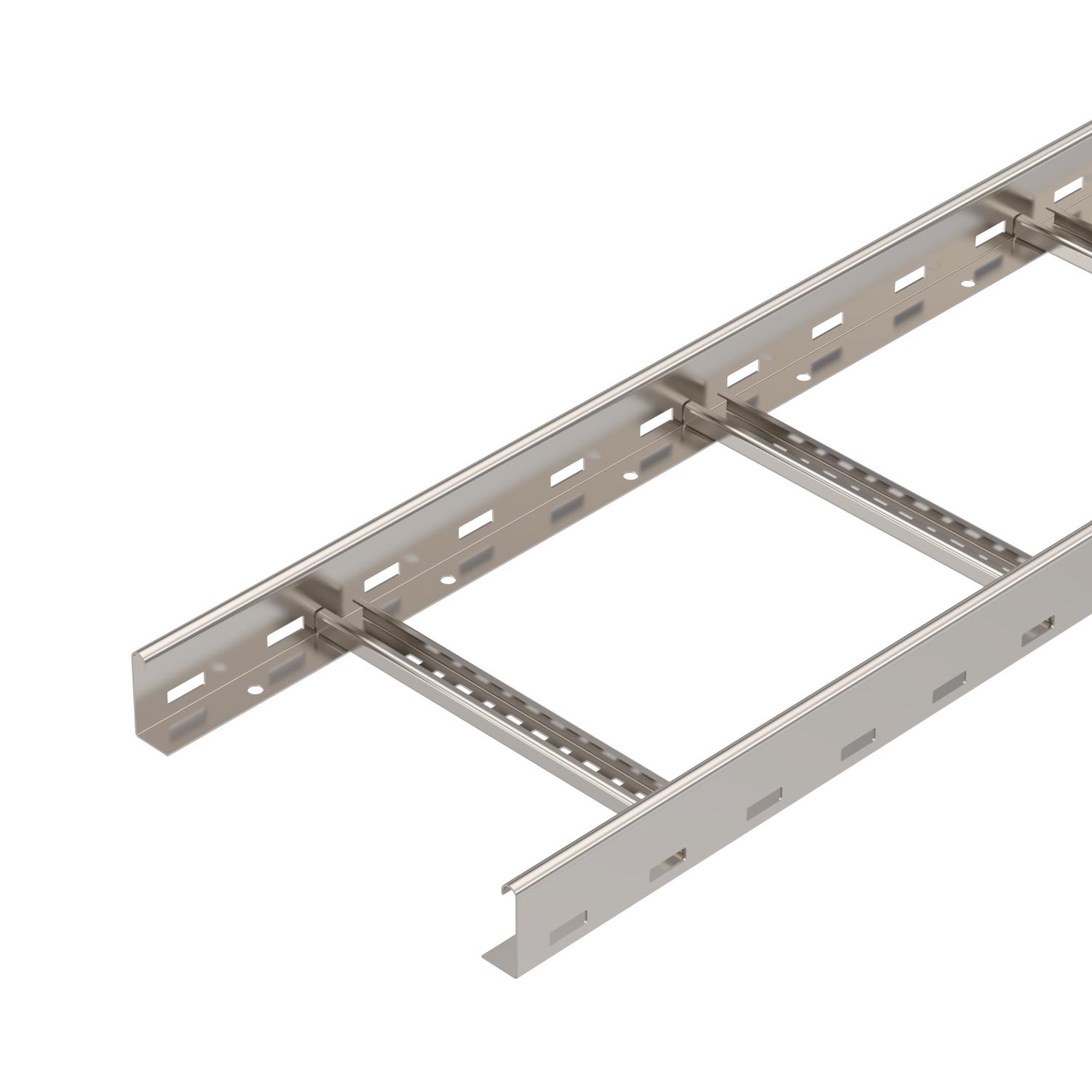

Bandeja de escalera con barra lateral perforada de ala 60 mm con peldaños de perfil en C abiertos hacia arriba (modelo VS), remachados.
Aislamiento magnético sin tapa 10 dB, con tapa 15 dB.

La bandeja de escalera se suministra plegada.

La abrazadera de media caña sobre perfil BS-H... la encontrará en el sistema de bandejas de escalera vertical.

Datos técnicos

Datos técnicos

Acero inoxidable, barnizado	no
Altura	60 mm
Ancho	300 mm
Color	acero inoxidable
Dimensión	60x300x6000
Distancia de sujeción 1,5 m	3,1 kN/m
Distancia de sujeción 2,0 m	2,25 kN/m
Distancia de sujeción 2,5 m	1,5 kN/m
Distancia de sujeción 3,0 m	1,1 kN/m
Distancia de sujeción 3,5 m	0,75 kN/m
Distancia de sujeción 4,0 m	0,45 kN/m
Distancia de sujeción 4,5 m	0,3 kN/m
Distancia de sujeción 5,0 m	0,15 kN/m
Distancia entre peldaños	300 mm
Espesor	1,5 mm

Fijación del peldaño	Con remache ciego
Huella de CO2 (GWP) Cradle-to-Gate	14,8477 kg CO2e / 1 Metro
Longitud	6000 mm
Mantenimiento de función	no
Material	Acero inoxidable 1.4571
Medida B	300 mm
Medida de la ranura del peldaño	16,50
Modelo de peldaños	Perfil perforado
Modelo de perfil lateral	Perfil plano
Perforación lateral	sí
Sección efectiva	148 cm²
Sección efectiva	14800 mm²
Superficie	Pulido, con tratamiento posterior
Tamaño	60x300x6000
Tipo vano ancho	no

Datos técnicos

Diagrama de carga bandeja de escalera tipo LG 60 VS

Carga de de bandejas/ bandeja de escalera admisible en kN/m sin carga humana
Distancia entre los apoyos en m
Flexión de la barra en mm a kN/m permitidos.
Esquema de carga para procesos de comprobación
La curva de carga con bandejas portacables en mm
Curva de flexión de la barra según la distancia entre apoyos

Todos los tipos

Todos los tipos

Tipo	Longitud	Ancho	Espesor	Mantenimiento de función	Material	Superficie	Código	Cantidad	Mín. ud. de venta
LG 620 VS6 A4	6000 mm	200 mm	1,5 mm	no	Acero inoxidable 1.4571	Pulido, con tratamiento posterior	6101200	m	6 m
LG 630 VS6 A4	6000 mm	300 mm	1,5 mm	no	Acero inoxidable 1.4571	Pulido, con tratamiento posterior	6101208	m	6 m
LG 640 VS6 A4	6000 mm	400 mm	1,5 mm	no	Acero inoxidable 1.4571	Pulido, con tratamiento posterior	6101216	m	6 m
LG 650 VS6 A4	6000 mm	500 mm	1,5 mm	no	Acero inoxidable 1.4571	Pulido, con tratamiento posterior	6101223	m	6 m
LG 660 VS6 A4	6000 mm	600 mm	1,5 mm	no	Acero inoxidable 1.4571	Pulido, con tratamiento posterior	6101232	m	6 m

Accesorios

Accesorios del sistema

Productos	Tipo	Código	Cantidad	Mín. ud. de venta
Unión recta A4	LVG 60 A4	6208835	Unidad	10 Unidad
Unión angular 60 A4	LWVG 60 A4	6208891	Unidad	10 Unidad
Conector articulado A4	LGVG 60 A4	6208932	Unidad	10 Unidad

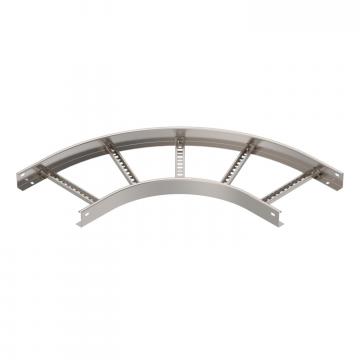

Curva de 90° 60 A4	LB 90 630 R3 A4	6225104	Unidad	1 Unidad

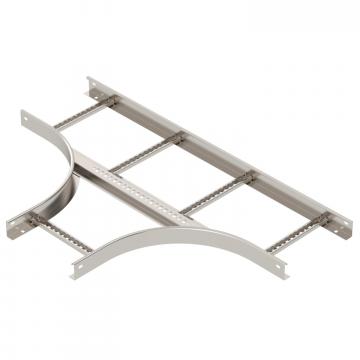

Pieza en T 60 A4	LT 630 R3 A4	6225272	Unidad	1 Unidad
Accesorio para curva articulada 60 A4	LGBE 630 A4	6225482	Unidad	1 Unidad
Tapón protector 60	SKH 60 OR	6222537	Par	40 Par
Tabique separador 45 A4	TSG 45 A4	6062028	m	3 m
