Bandeja de rejilla GR-Magic® 35 G 3000 | 150 | 35 | 3,9 | 36,6 | no

Bandeja de rejilla GR-Magic® 35 G

Código 6000063 | EAN 4012195037170

Código / Tipo

Longitud	3000 mm

Ancho

Altura	35 mm

Diámetro alambre

Sección efectiva

Mantenimiento de función	no

Descripción de producto

Descripción de producto

Bandeja de rejilla con conexión de unión rápida de ala 35 mm.
Aislamiento magnético sin tapa 15 dB, con tapa 25 dB.

Para la bandeja de rejilla no se necesita ningún tipo de unión, simplemente se engancha un tramo con otro. Die Maschenweite beträgt 50 x 100 mm (Ausnahme GRM 35/50 = 20 x 100 mm).

Datos técnicos

Datos técnicos

Acero inoxidable, barnizado	no
Altura	1 in
Altura	35 mm
Ancho	5,91 in
Ancho	150 mm
Color	zinc
Conector sin tornillos	sí
Diámetro alambre	3,9 mm

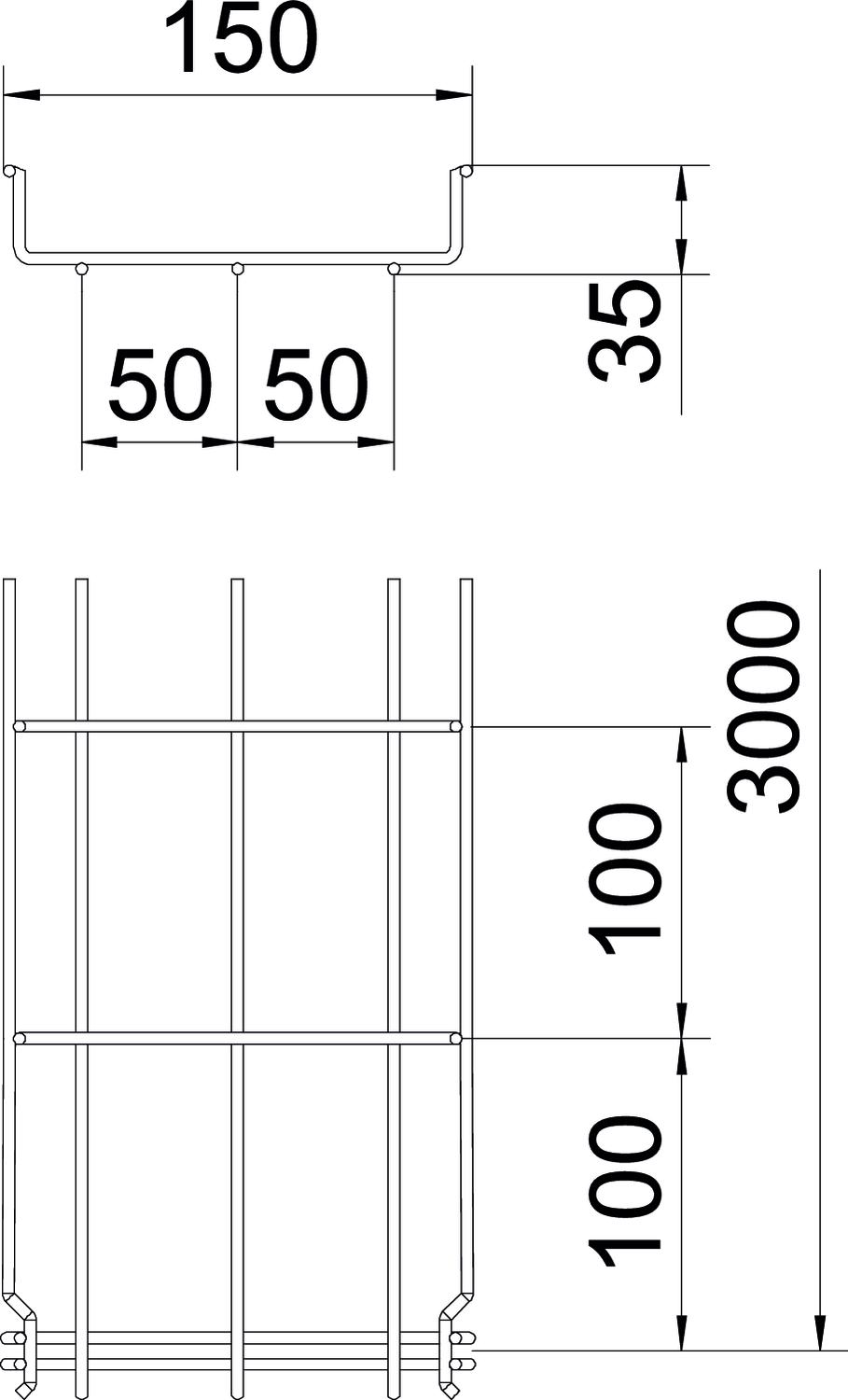

Dimensión	35x150x3000
Distancia de sujeción 1,0 m	0,25 kN/m
Distancia de sujeción 1,5 m	0,11 kN/m
Distancia de sujeción 2,0 m	0,1 kN/m
Forma de perfil	Perfil U

Huella de CO2 (GWP) Cradle-to-Gate	1,2043 kg CO2e / 1 Metro
Longitud	3000 mm
Mantenimiento de función	no
Material	Acero
Medida B	150 mm
Modelo de unión	conector integrado
Sección efectiva	36,6 cm²
Sección efectiva	5250 mm²
Superficie	electrozincado
Tabique separador integrado	Sin
Tipo de test de carga según IEC 61537	Tipo II
Tipo del conector del sistema portacables	Fijación a presión
Tipo vano ancho	no

Datos técnicos

Diagrama de carga bandeja de rejilla GR-Magic tipo GRM 35

Carga de de bandejas/ bandeja de escalera admisible en kN/m sin carga humana
Distancia entre los apoyos en m
Flexión de la barra en mm a kN/m permitidos.
Esquema de carga para procesos de comprobación
La curva de carga con bandejas portacables en mm
Curva de flexión de la barra según la distancia entre apoyos

Todos los tipos

Todos los tipos

Tipo	Longitud	Ancho	Altura	Diámetro alambre	Sección efectiva	Mantenimiento de función	Código	Cantidad	Mín. ud. de venta
GRM 35 50 G	3000 mm	50 mm	35 mm	3,9 mm	9,4 cm²	no	6000060	m	3 m
GRM 35 100 G	3000 mm	100 mm	35 mm	3,9 mm	23 cm²	no	6000062	m	3 m
GRM 35 150 G	3000 mm	150 mm	35 mm	3,9 mm	36,6 cm²	no	6000063	m	3 m
GRM 35 200 G	3000 mm	200 mm	35 mm	3,9 mm	50,1 cm²	no	6000064	m	3 m
GRM 35 300 G	3000 mm	300 mm	35 mm	4,8 mm	71,3 cm²	no	6000066	m	3 m

Accesorios

Accesorios del sistema

Productos	Tipo	Código	Cantidad	Mín. ud. de venta
Tapa para bandeja de rejilla, encajable FS	DGRR 150 FS	6001844	m	3 m
Conector angular G	GEV 36 G	6016715	Unidad	20 Unidad

Accesorios de montaje

Productos	Tipo	Código	Cantidad	Mín. ud. de venta
Tabique separador 30 FS	TSG 30 FS	6062050	m	3 m
Brida de fijación del tabique separador	KS GR A2	6062282	Unidad	30 Unidad
Placa para salida de cables FS	KAB GR FS	6220139	Unidad	10 Unidad
