Bandeja portacables EKS 60 FS

Código / Tipo

Longitud	3000 mm

Ancho

Espesor de chapa	2 mm

Mantenimiento de función	no

Material	Acero

Superficie	Galvanizado en banda

Descripción de producto

Descripción de producto

EKS 60 = sistema de bandejas portacables extra pesadas de ala 60 mm.
Aislamiento magnético sin tapa 20 dB, con tapa 50 dB.

Datos técnicos

Acero inoxidable, barnizado	no
Altura	2 in
Altura	60 mm
Ancho	8 in
Ancho	200 mm
Calibre maestro de agujeros OTAN	no
Color	zinc
Con tapa	no
Dimensión	60x200x3000
Distancia de sujeción 1,5 m	3,3 kN/m
Distancia de sujeción 2,0 m	2,2 kN/m
Distancia de sujeción 2,5 m	1,6 kN/m
Distancia de sujeción 3,0 m	0,95 kN/m
Espesor de chapa	2 mm
Espesor de chapa	0,1 in
Huella de CO2 (GWP) Cradle-to-Gate	13,249 kg CO2e / 1 Metro

Longitud	118 ft
Longitud	3000 mm
Mantenimiento de función	no
Material	Acero
Medida B	200 mm
Modelo de unión	sin unión
Perforación de montaje en el suelo	sí
Perforación lateral	sí
Sección efectiva	118 cm²
Sección efectiva	11800 mm²
Superficie	Galvanizado en banda
Tamaño	60 x 200
Tipo de test de carga según IEC 61537	Tipo II
Tipo del conector del sistema portacables	Atornillado
Tipo vano ancho	no

Datos técnicos

Todos los tipos

Tipo	Longitud	Ancho	Espesor de chapa	Mantenimiento de función	Material	Superficie	Código	Cantidad	Mín. ud. de venta
EKS 610 FS	3000 mm	100 mm	2 mm	no	Acero	Galvanizado en banda	6056148	m	3 m
EKS 620 FS	3000 mm	200 mm	2 mm	no	Acero	Galvanizado en banda	6056229	m	3 m
EKS 630 FS	3000 mm	300 mm	2 mm	no	Acero	Galvanizado en banda	6056326	m	3 m
EKS 640 FS	3000 mm	400 mm	2 mm	no	Acero	Galvanizado en banda	6056423	m	3 m
EKS 650 FS	3000 mm	500 mm	2 mm	no	Acero	Galvanizado en banda	6056520	m	3 m
EKS 660 FS	3000 mm	600 mm	2 mm	no	Acero	Galvanizado en banda	6056628	m	3 m

Accesorios

Productos	Tipo	Código	Cantidad	Mín. ud. de venta
Unión recta FS	RLVK 60 FS	6067093	Unidad	10 Unidad
Unión recta FS	SSLB 200 FS	7070213	Unidad	20 Unidad

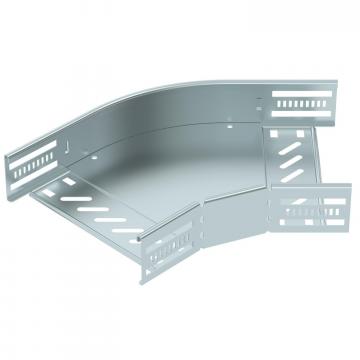

Curva de 45° 60 FS	RB 45 620 FS	6036104	Unidad	1 Unidad
Curva de 90° 60 FS	RB 90 620 FS	6036564	Unidad	1 Unidad
Curva de ángulo regulable 60 FS	RB W 620 FS	6037104	Unidad	1 Unidad
Derivaciones simples 60 FS	RAA 620 FS	6042115	Unidad	1 Unidad
Pieza en T 60 FS	RT 620 FS	6038104	Unidad	1 Unidad
Cruce 60 FS	RK 620 FS	7027313	Unidad	1 Unidad
Tapa con tornillo giratorio FS	DRL 200 FS	6052207	m	3 m
Tabique separador 60 FS	TSG 60 FS	6062068	m	3 m
