Bandeja portacables MKS 60 FS 3000 | 100 | 1 | no | Acero | Galvanizado en banda

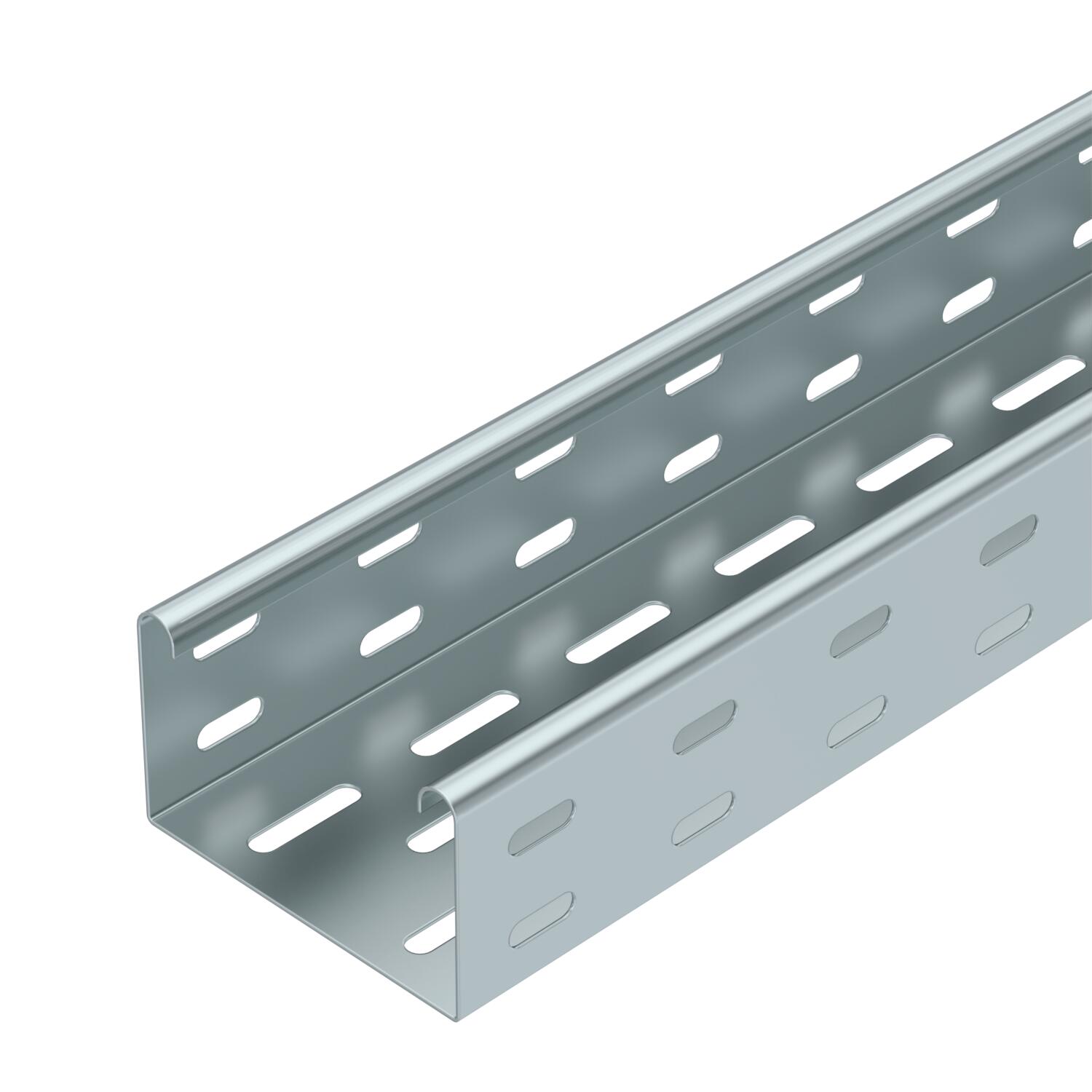

Bandeja portacables MKS 60 FS

Código 6055109 | EAN 4012196059652

Código / Tipo

Longitud	3000 mm

Ancho

Espesor de chapa	1 mm

Mantenimiento de función	no

Material	Acero

Superficie	Galvanizado en banda

Descripción de producto

Descripción de producto

MKS 60 = sistema de bandejas portacables para cargas medias de ala 60 mm.
Aislamiento magnético sin tapa 20 dB, con tapa 50 dB.

Testada para la instalación por encima de techos suspendidos de protección contra incendios (tipo: GRM 55 100 G, GRM 55 200 G, GRM 55 300 G, GRM 55 400 G, carga de fuego 30 minutos, ejecución y parámetros de montaje según informe pericial de seguridad contra incendio).

Datos técnicos

Datos técnicos

Acero inoxidable, barnizado	no
Altura	60 mm
Altura	2 in
Ancho	100 mm
Ancho	4 in
Calibre maestro de agujeros OTAN	no
Color	zinc
Con tapa	no
Dimensión	60x100x3000
Dimension W	100 mm
Distancia de sujeción 1,5 m	1,5 kN/m
Distancia de sujeción 1,75 m	1,25 kN/m
Distancia de sujeción 2,0 m	1 kN/m
Distancia de sujeción 2,5 m	0,5 kN/m
Espesor de chapa	1 mm
Espesor de chapa	0,04 in

Huella de CO2 (GWP) Cradle-to-Gate	4,481 kg CO2e / 1 Metro
Longitud	10 ft
Longitud	3000 mm
Mantenimiento de función	no
Material	Acero
Medida B	100 mm
Modelo de unión	sin unión
Perforación de montaje en el suelo	sí
Perforación lateral	sí
Sección efectiva	58 cm²
Sección efectiva	5800 mm²
Superficie	Galvanizado en banda
Tamaño	60 x 100
Tipo de test de carga según IEC 61537	Tipo II
Tipo del conector del sistema portacables	Atornillado
Tipo vano ancho	no

Datos técnicos

Diagrama de carga bandeja de chapa MKS 60

Carga de de bandejas/ bandeja de escalera admisible en kN/m sin carga humana
Distancia entre los apoyos en m
Flexión de la barra en mm a kN/m permitidos.
Esquema de carga para procesos de comprobación
La curva de carga con bandejas portacables en mm
Curva de flexión de la barra según la distancia entre apoyos

Todos los tipos

Todos los tipos

Tipo	Longitud	Ancho	Espesor de chapa	Mantenimiento de función	Material	Superficie	Código	Cantidad	Mín. ud. de venta
MKS 610 FS	3000 mm	100 mm	1 mm	no	Acero	Galvanizado en banda	6055109	m	3 m
MKS 615 FS	3000 mm	150 mm	1 mm	no	Acero	Galvanizado en banda	6055141	m	3 m
MKS 620 FS	3000 mm	200 mm	1 mm	no	Acero	Galvanizado en banda	6055206	m	3 m
MKS 630 FS	3000 mm	300 mm	1 mm	no	Acero	Galvanizado en banda	6055303	m	3 m
MKS 640 FS	3000 mm	400 mm	1 mm	no	Acero	Galvanizado en banda	6055400	m	3 m
MKS 650 FS	3000 mm	500 mm	1 mm	no	Acero	Galvanizado en banda	6055508	m	3 m
MKS 660 FS	3000 mm	600 mm	1 mm	no	Acero	Galvanizado en banda	6055524	m	3 m

Accesorios

Accesorios del sistema

Productos	Tipo	Código	Cantidad	Mín. ud. de venta
Unión recta FS	RLVK 60 FS	6067093	Unidad	10 Unidad
Unión recta FS	SSLB 100 FS	7070205	Unidad	20 Unidad
Curva de 45° 60 FS	RB 45 610 FS	6036100	Unidad	1 Unidad
Curva de 90° 60 FS	RB 90 610 FS	6036560	Unidad	1 Unidad
Curva de ángulo regulable 60 FS	RB W 610 FS	6037100	Unidad	1 Unidad
Derivaciones simples 60 FS	RAA 610 FS	6042111	Unidad	1 Unidad
Pieza en T 60 FS	RT 610 FS	6038100	Unidad	1 Unidad
Cruce 60 FS	RK 610 FS	7027311	Unidad	1 Unidad
Tapa con tornillo giratorio FS	DRL 100 FS	6052096	m	3 m
Tabique separador 60 FS	TSG 60 FS	6062068	m	3 m
