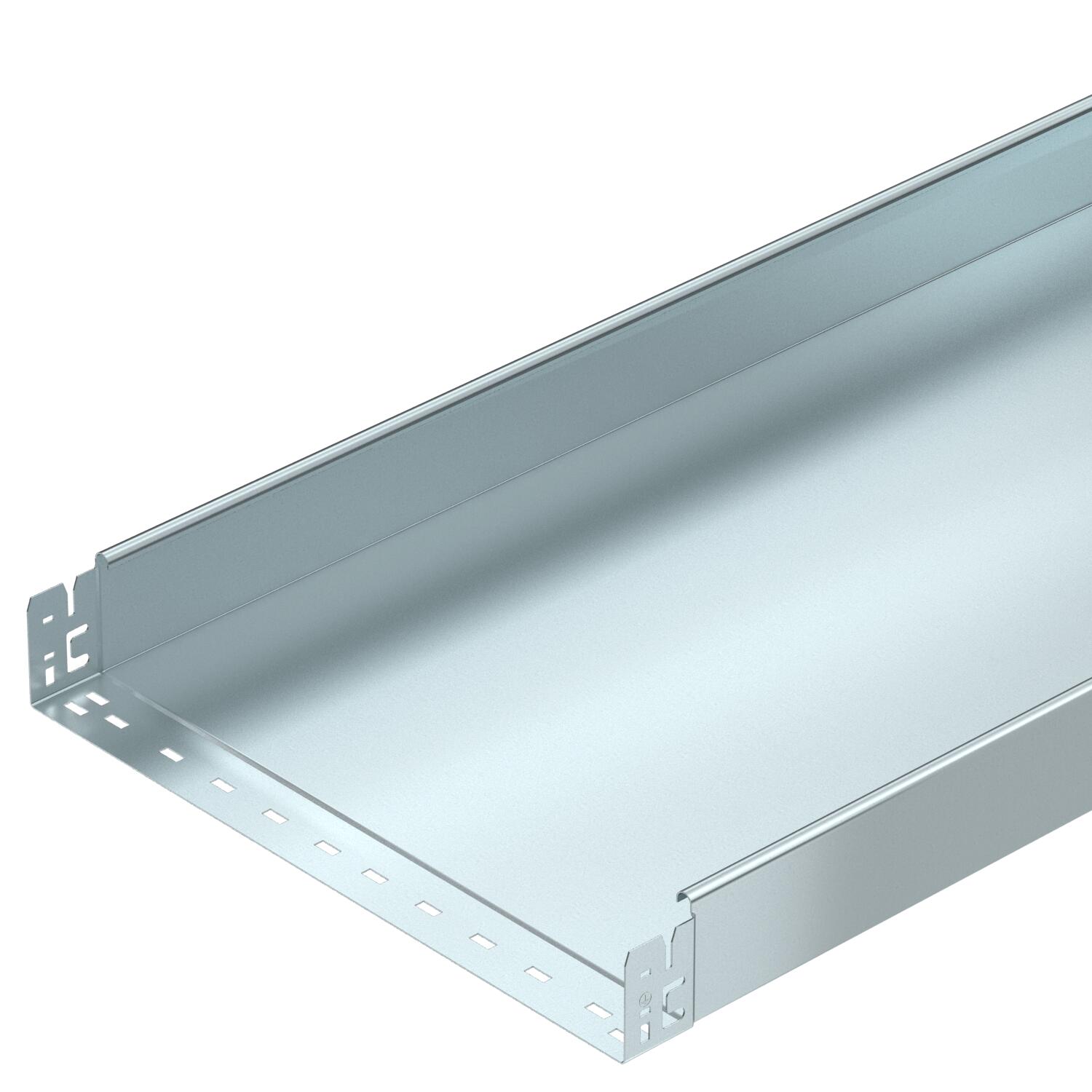

Bandeja portacables MKS-Magic® 85 no perforada FS
Código 6059318 | EAN 4012195831679
- Descripción de producto
-
Descripción de productoBandeja portacables sin perforar con sistema de fijación rápida integrado. La longitud útil de la bandeja portacables es 3.000 mm.
La conexión equipotencial continua queda asegurada sin componentes adicionales.
-
- Datos técnicos
-
Datos técnicos
Acero inoxidable, barnizado no Altura 85 mm Ancho 500 mm Calibre maestro de agujeros OTAN no Color zinc Con tapa no Dimensión 85x500x3050 Distancia de sujeción 1,5 m 1,75 kN/m Distancia de sujeción 1,75 m 1,4 kN/m Distancia de sujeción 2,0 m 1,1 kN/m Distancia de sujeción 2,5 m 0,5 kN/m Espesor de chapa 1 mm Huella de CO2 (GWP) Cradle-to-Gate 13,5441 kg CO2e / 1 Metro Longitud 3050 mm Longitud útil 3000 mm Mantenimiento de función no Material Acero Medida B 500 mm Modelo de unión conector integrado Perforación de montaje en el suelo no Perforación lateral no Sección efectiva 423 cm² Sección efectiva 42300 mm² Superficie Galvanizado en banda Tipo de test de carga según IEC 61537 Tipo II Tipo del conector del sistema portacables Fijación a presión Tipo vano ancho no Datos técnicos
Diagrama de carga bandeja portacables MKSMU 85
-
Carga de de bandejas/ bandeja de escalera admisible en kN/m sin carga humana
-
Distancia entre los apoyos en m
-
Flexión de la barra en mm a kN/m permitidos.
-
Esquema de carga para procesos de comprobación
-
La curva de carga con bandejas portacables en mm
-
Curva de flexión de la barra según la distancia entre apoyos
-
- Todos los tipos
-
Todos los tipos
-
Accesorios del sistema
Productos Tipo Código Cantidad Mín. ud. de venta

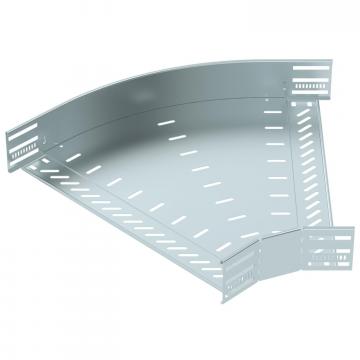

Curva de 45° 85 FS
RB 45 850 FS 6036208 1 Unidad
Tapa con tornillo giratorio FS
DRL 500 FS 6052509 3 m
Tabique separador 85 FS
TSG 85 FS 6062114 3 m - Descargas
-
