Nota: Este articulo está descontinuado.

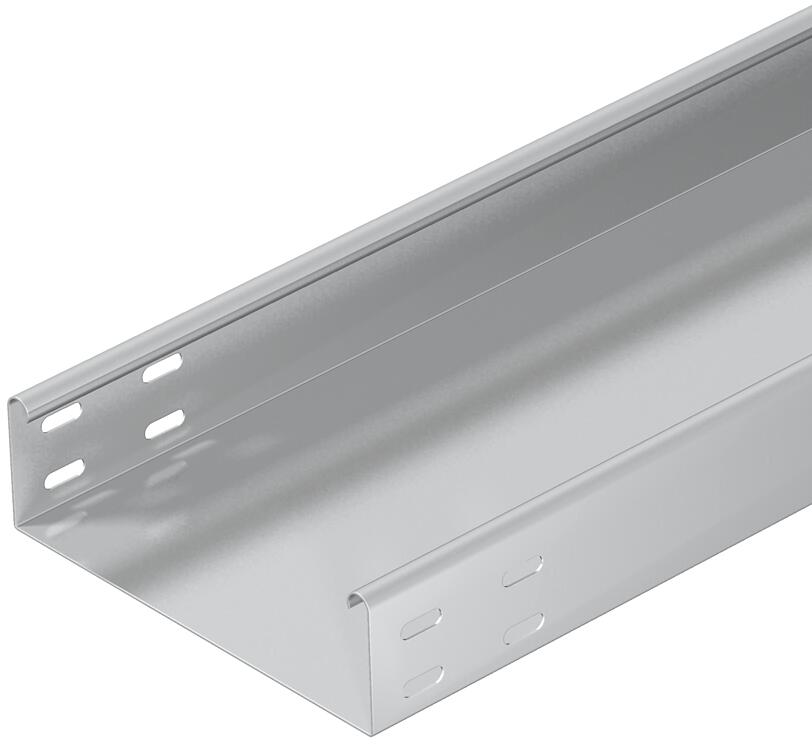

Bandeja portacables MKSU 60 A2
Código 6063861 | EAN 4012196064212
- Descripción de producto
-
Descripción de productoMKSU 60 = sistemas de bandejas portacables ciegas para cargas medias de ala 60 mm.
Aislamiento magnético sin tapa 20 dB, con tapa 50 dB.
La bandeja portacables está equipada por ambos lados con un agujero de unión.
Las piezas de conexión deben pedirse por separado.
-
- Datos técnicos
-
Datos técnicos
Acero inoxidable, barnizado no Altura 2 in Altura 60 mm Ancho 500 mm Ancho 20 in Calibre maestro de agujeros OTAN no Con tapa no Dimensión 60x500x3000 Distancia de sujeción 1,5 m 1,5 kN/m Distancia de sujeción 1,75 m 1,25 kN/m Distancia de sujeción 2,0 m 1 kN/m Distancia de sujeción 2,5 m 0,5 kN/m Espesor de chapa 1 mm Espesor de chapa 0,04 in Huella de CO2 (GWP) Cradle-to-Gate 25,0267 kg CO₂e / 1 Metro Longitud 10 ft Longitud 3000 mm Mantenimiento de función no Material Acero inoxidable 1.4301 Medida B 500 mm Modelo de unión sin unión Perforación de montaje en el suelo no Perforación lateral no Sección efectiva 29800 mm² Sección efectiva 298 cm² Superficie Pulido, con tratamiento posterior Tamaño 60 x 500 Tipo de test de carga según IEC 61537 Tipo II Tipo del conector del sistema portacables Atornillado Tipo vano ancho no Datos técnicos
Diagrama de carga bandeja portacables MKSU 60 VA
-
Carga de de bandejas/ bandeja de escalera admisible en kN/m sin carga humana
-
Distancia entre los apoyos en m
-
Flexión de la barra en mm a kN/m permitidos.
-
Esquema de carga para procesos de comprobación
-
La curva de carga con bandejas portacables en mm
-
Curva de flexión de la barra según la distancia entre apoyos
-
- Todos los tipos
-
Accesorios del sistema
Productos Tipo Código Cantidad Mín. ud. de venta

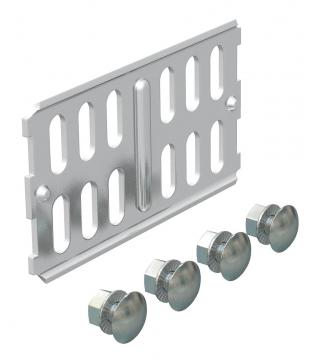

Unión recta A2
RLVK 60 A2 6067654 10 Unidad
Tapa con tornillo giratorio A2
DRL 500 A2 6052959 3 m - Descargas
-
