Canal bajo suelo, 2 piezas, 2 conductos, altura del canal 48 mm
Código 7400261 | EAN 4012197351946
- Descripción de producto
-
Descripción de productoCanal para suelo (2 piezas) para el tendido de cables y líneas en sistemas bajo suelo con revestimiento de solado según la norma EN 50085-2-2. Tapa del canal desmontable y de encaje continuo. Con tabique separador en la parte inferior del canal. Máxima capacidad de carga hasta 1,5 kN.
Las paredes laterales perfiladas ofrecen una función de enganche para encajar la tapa del canal en la base del mismo. Los cordones de refuerzo de la tapa del canal refuerzan su estabilidad.
-
- Datos técnicos
-
Dimensiones
Altura 48 mm Altura de canal mín. 48 mm Ámbito de aplicación bajo pavimento Ancho 190 mm Ancho de canal mín. 190 mm Carga vertical, superficie grande hasta 1.500 N Chapa de base sí Desacoplable no Dimensión 2000x190x48 Huella de CO2 (GWP) Cradle-to-Gate 7,6791 kg CO2e / 1 Metro Longitud 2000 mm Material Acero Medida a 80 mm Medida b 110 mm Medida h 48 mm Número de conductos 2 St. Número de paredes separadoras fijas 1 Sección efectiva 8217 mm² Sección elevación a 3413 mm² Sección elevación b 4804 mm² Superficie Galvanizado en banda Tapa desmontable sí - Todos los tipos
-
Accesorios del sistema
Productos Tipo Código Cantidad Mín. ud. de venta

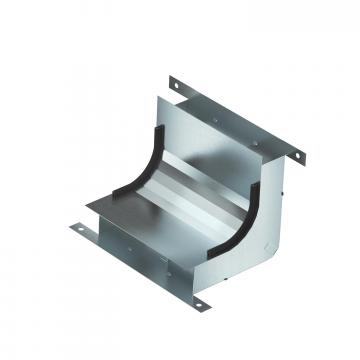

Codo vertical, de 2 compartimentos, altura de canal 48 mm
KV2 19048-2 7400629 1 Unidad Accesorios de montaje
Productos Tipo Código Cantidad Mín. ud. de venta
Lengüeta de conexión, para EÜK-2
VL 190-2 7400988 1 Unidad - Descargas
-
