Canal portamecanismos Rapid 80, anchura de canal 210, altura de canal 90, simétrico, doble 2000

Canal portamecanismos Rapid 80, anchura de canal 210, altura de canal 90, simétrico, doble

Código 6278500 | EAN 4012195666097

Código / Tipo	6278500 / GS-D90210RW

Longitud	2000 mm

Descripción de producto

Descripción de producto

Canal portamecanismos GS para el montaje directo en la pared o en consolas de fijación. El canal portamecanismos GS dispone de unas pestañas en su base para colocar el tabique separador. La conexión equipotencial entre las bases de dos tramos de canal está garantizada gracias a las uniones. La conexión equipotencial entre la tapa y el cuerpo está asegurada al colocar la tapa. La abertura del sistema mide realmente 76,5 mm. La tapa se debe pedir por separado.

Bajo petición se pueden fabricar tramos de canal y tapas de hasta 3000 mm y canales en otros colores RAL. Las superficies visibles de los canales portamecanismos pintados están foliadas.

Datos técnicos

Dimensiones

Altura	90 mm
Ancho	210 mm
Ancho de la parte superior	76,5 mm
Ancho de la parte superior 2	76,5 mm
Clase de protección	IP30
Color	blanco puro; RAL 9010
Conector para canal	no
Dimensión	90x210x2000
Forma rectangular	sí
Grado de protección código IK	IK10
Hoja protectora	sí
Huella de CO2 (GWP) Cradle-to-Gate	21,2784 kg CO2e / 1 Metro
Libre de halógenos	sí
Longitud	2000 mm

Material	Acero
Modelo pared posterior (interior)	Con lengüetas
Número de paredes separadoras de quita y pon	2
Número de tapas	2
Orificios de la base	con perforaciónes en la base
Perforación de montaje en el suelo	sí
Rango de temperatura	-25 °C
Rango de temperatura máx.	60 °C
Retenedor para cable	no
Sección efectiva	16205 mm²
Simétrico	sí
Tapa suministrada	no
Tipo de montaje de las tapas	interior
Tratamiento antibacteriano	no

Todos los tipos

Todos los tipos

Tipo	Longitud	Código	Cantidad	Mín. ud. de venta
GS-D90210RW	2000 mm	6278500	m	6 m

Accesorios

Accesorios del sistema

Productos	Tipo	Código	Cantidad	Mín. ud. de venta

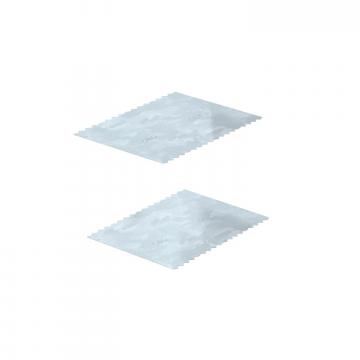

Acoplamiento GS-KUP90	GS-KUP90	6277294	Unidad de embalaje	1 Unidad de embalaje
Caja portamecanismos 71GD6, simple	71GD6	6288610	Unidad	5 Unidad
Caja portamecanismos 71GD7-2, doble	71GD7-2	6288608	Unidad	2 Unidad
Tapa para canal de acero	GS-OTRW	6279850	m	2 m
Abrazadera de retención RKV3V	RKV3V	6288700	Unidad	20 Unidad
Embellecedor de unión, altura de canal 90 mm	G-SVS90210RW	6279788	Unidad	1 Unidad
Pieza final, para canal portamecanismos Rapid 80, tipo GS-90210	GS-E90210RW	6278170	Unidad	1 Unidad
Tabique de separación GS-TW90	GS-TW90	6277095	m	2 m
Tapa para ángulo exterior de acero	GS-OTARW	6279870	Unidad	1 Unidad
Tapa para ángulo plano de acero	GS-OTFRW	6279860	Unidad	1 Unidad
Retenedor para canal KL80A	KL80A	6288640	Unidad	20 Unidad
Toma de tierra	8AWR	6288704	Unidad	10 Unidad
