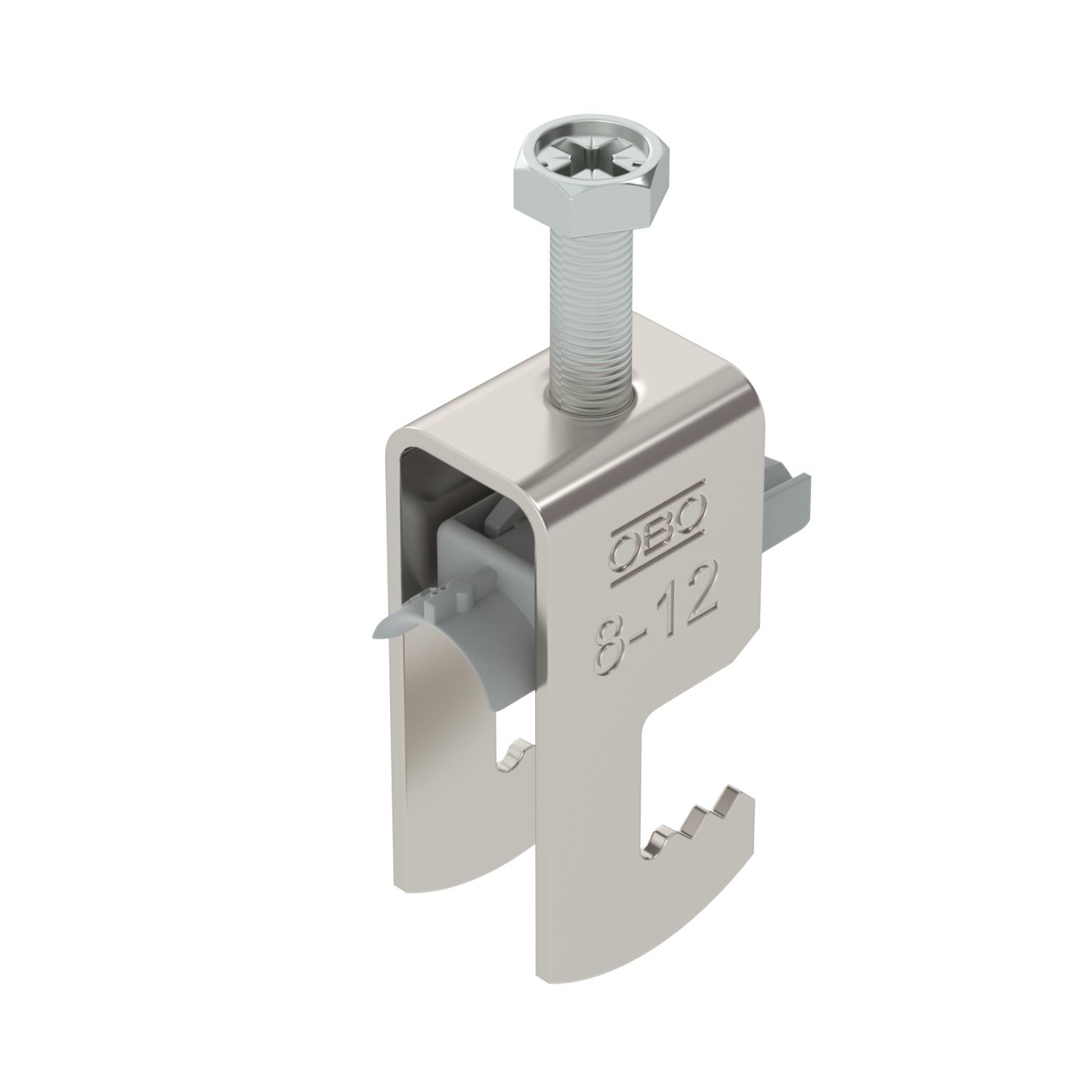

Clamp clip 2056, F-foot, single, plastic pressure trough, A2 8 | 12 | 3

Clamp clip 2056, F-foot, single, plastic pressure trough, A2

Código 1188261 | EAN 4012197416263

Código / Tipo

Rango de sujeción D mín.

Rango de sujeción D máx.

Máx. Par de apriete	3 Nm

Descripción de producto

Descripción de producto

Clamp clip with F-foot, plastic pressure trough made of polypropylene. For vertical and horizontal mounting of 1 single cable on flat bars. With 1-start screw thread on pressure trough, universal hexagonal screw head WAF10, with slot and cross recess. Suitable for mounting indoors and outdoors. We recommend the use of a counter-trough.

Datos técnicos

Datos técnicos

Accesorio de material	Acero inoxidable
Accesorio de superficie	Sin tratar
Altura	47 mm
Ancho	17 mm
Ancho de ranura	10 mm
Con bandeja de plástico	sí
Dimensión	8-12mm
Espesor de chapa	1,5 mm
Libre de halógenos	sí
Longitud	22,5 mm
Longitud, dimensiones exteriores	34 mm
Material	Acero inoxidable 1.4301
Máx. Par de apriete	3 Nm
Medida A	22,5 mm

Medida B	17 mm
Medida C	34 mm
Medida G (mm)	M6
Medida H	47 mm
Medida L	35 mm
Medida t	1,5 mm
Modo de montaje	Perfil plano
Número de cables / tubos	1
Para diámetro de tubo máx.	12 mm
Para diámetro de tubo mín.	8 mm
Rango de sujeción D máx.	12 mm
Rango de sujeción D mín.	8 mm
Rosca	M6
Superficie	Pulido, con tratamiento posterior

Todos los tipos

Todos los tipos

Tipo	Rango de sujeción D mín.	Rango de sujeción D máx.	Máx. Par de apriete	Código	Cantidad	Mín. ud. de venta
BS-F1-K-12 A2	8 mm	12 mm	3 Nm	1188261	Unidad	100 Unidad
BS-F1-K-16 A2	12 mm	16 mm	3 Nm	1188264	Unidad	100 Unidad
BS-F1-K-22 A2	16 mm	22 mm	3 Nm	1188267	Unidad	100 Unidad
BS-F1-K-28 A2	22 mm	28 mm	3 Nm	1188270	Unidad	100 Unidad
BS-F1-K-34 A2	28 mm	34 mm	3 Nm	1188273	Unidad	100 Unidad
BS-F1-K-40 A2	34 mm	40 mm	3 Nm	1188276	Unidad	100 Unidad
