Conjunto de tapa y marco con altura regulable, desacoplable para registro, RKNUZD3, acero inoxidable 105 | 90 | 20 | 4

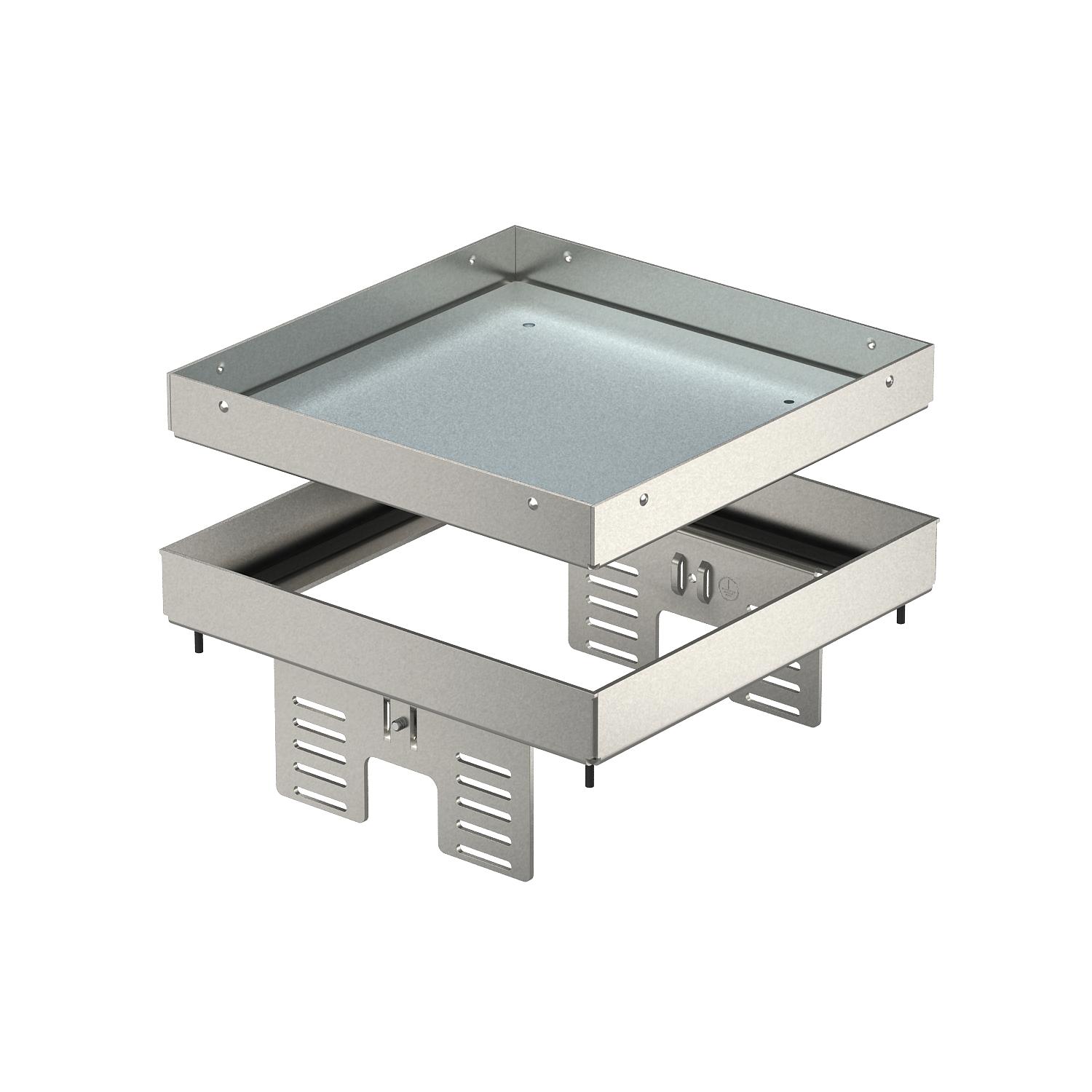

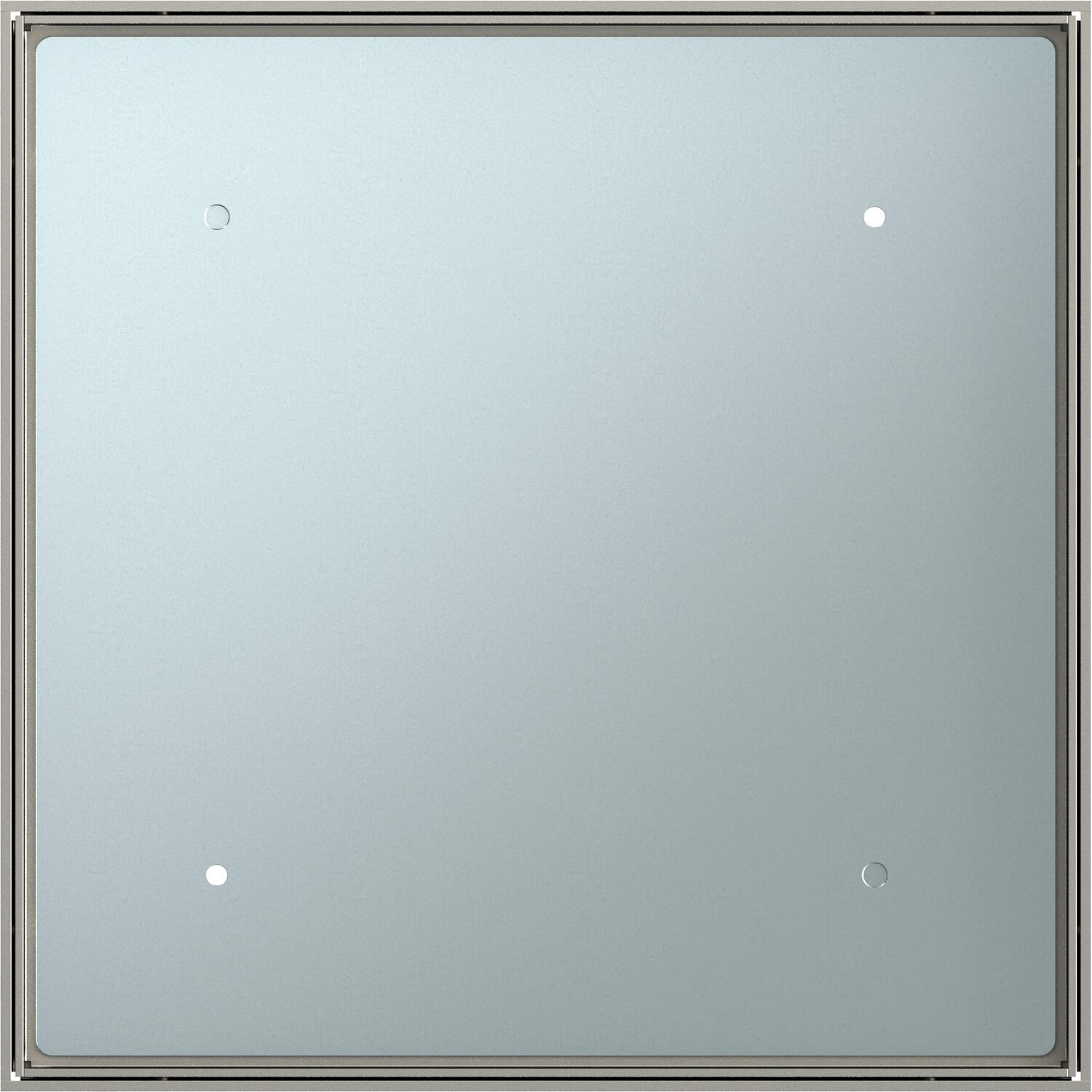

Conjunto de tapa y marco con altura regulable, desacoplable para registro, RKNUZD3, acero inoxidable

Código 7409058 | EAN 4012195867883

Código / Tipo	7409058 / RKN2 UZD3 4VS20

Altura del piso mín.	105 mm

Medida h	90 mm

Espesor del revestimiento del suelo	20 mm

Tamaño nominal para unidades portamecanismos	4

Descripción de producto

Descripción de producto

Caja "ciega" nivelable y desacoplada del suelo para crear una abertura para revisiones del tamaño nominal 4 en suelos que requieren limpieza en seco o con agua en zonas interiores, para el montaje en cajas bajo suelo UZD250 o UZD350, cada una en combinación con una tapa de montaje DUG../4 o en UGD250-3/4 o UGD350-3/4. El montaje se efectúa mediante un ángulo de nivelación (pedir por separado) en el perfil del marco de aluminio de las cajas bajo suelo. Sólo son apropiados para pavimentos pulidos.
Conjunto de tapa y marco como conjunto de marco y tapa ciega, 2 compartimentos. Pueden instalarse 2 tapas ciegas APMT2. Para la instalación de 2 soportes universales UT3 para 4 mecanismos individuales con anillo/estribo de soporte o 6 aparatos Modul 45.

Datos técnicos

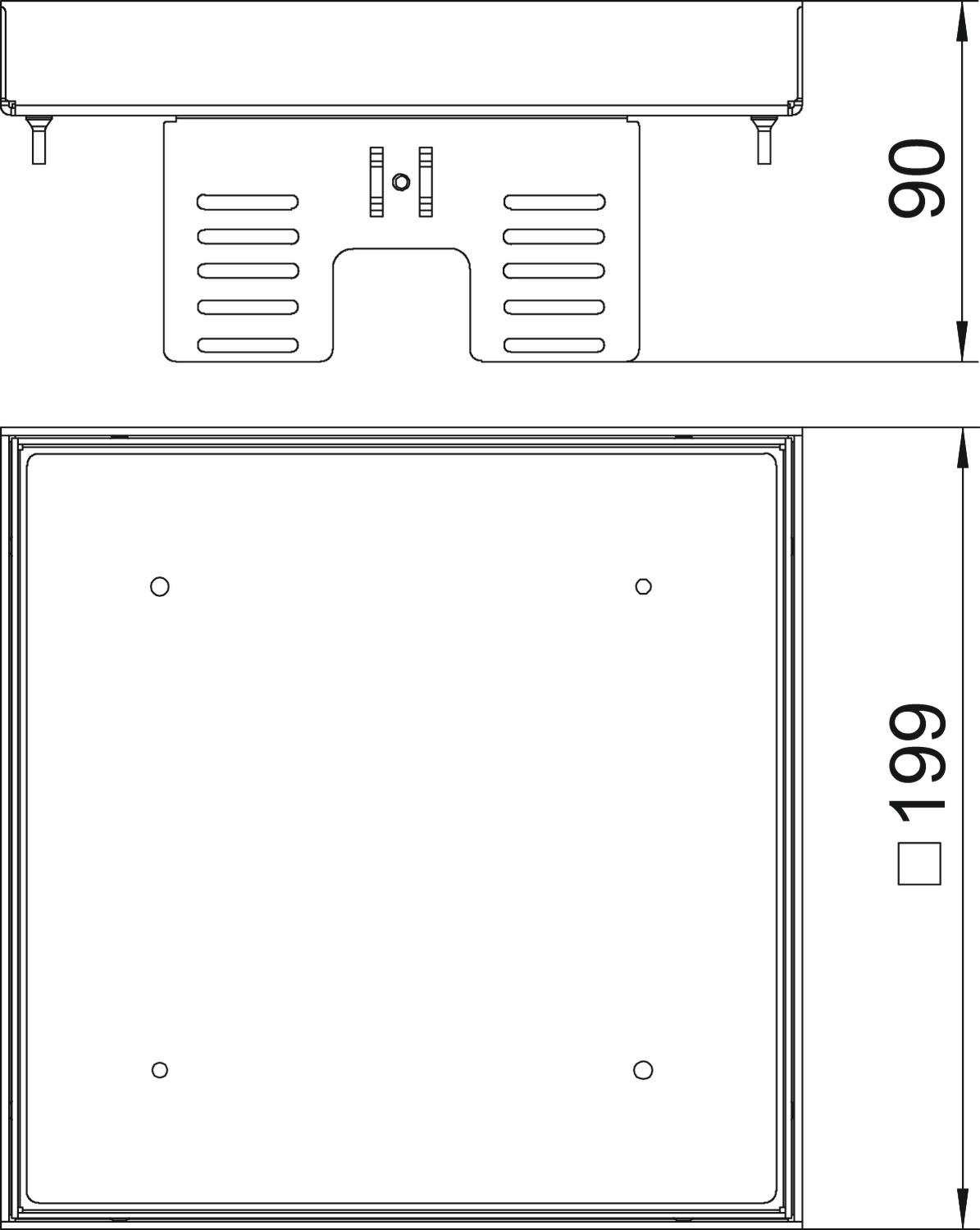

Dimensiones

Altura	90 mm
Altura del piso mín.	105 mm
Ancho	199 mm
Ancho, dimensiones de montaje	201 mm
Apropiado para instalación de suelo técnico	sí
Apropiado para montaje en suelo hueco / técnico	sí
Autorizaciones	VDE
Carga vertical, superficie grande	hasta 3.000 N
Carga vertical, superficie pequeña	hasta 3.000 N
Cuidados del suelo	húmedo
Desacoplable	sí
Dimensión	200x200mm
Espesor del revestimiento del suelo	20 mm
Grado de protección (IP) mientras se está utilizando	IP00

Grado de protección (IP) si no se está utilizando	IP44
Grado de protección código IK	IK10
Huella de CO2 (GWP) Cradle-to-Gate	12,8357 kg CO2e / 1 Unidad
Longitud	199 mm
Longitud, dimensiones de montaje	201 mm
Material	Acero inoxidable 1.4301
Medida h	90 mm
Modelo de salida de cable	Sin salida de cable
Modelo para carga pesada	no
Profundidad de montaje	105 mm
Soportes para alojar cajas portamecanismos	no
Tamaño nominal para unidades portamecanismos	4
Tipo de sistema de montaje	UT4
Versión	Cuadrado

Todos los tipos

Todos los tipos

Tipo	Altura del piso mín.	Medida h	Espesor del revestimiento del suelo	Tamaño nominal para unidades portamecanismos	Código	Cantidad	Mín. ud. de venta
RKN2 UZD3 4VS20	105 mm	90 mm	20 mm	4	7409058	Unidad	1 Unidad

Accesorios

Accesorios del sistema

Productos	Tipo	Código	Cantidad	Mín. ud. de venta
Perfiles de nivelación para montar en UGD350-3 para un conjunto de tapa y marco cuadrado	NW 350-3 QK	7410544	Unidad	1 Unidad
Molde de terrazo para conjuntos de tapa y marco con altura regulable, tamaño nominal 4	SK RK4	7404380	Unidad	1 Unidad
Tapa de montaje para conjunto de tapa y marco con altura regulable de tamaño nominal 4 en suelos modulares	DUG RK UAN 4	7428544	Unidad	1 Unidad
Tapa de montaje 350 para unidades de montaje tamaño nominal 4	DUG 350-3 4	7400505	Unidad	1 Unidad
