Conjunto de tapa y marco con altura regulable, desacoplable para tubo, RKFNUZD3, acero inoxidable | 105 | 20 | 90 | 9

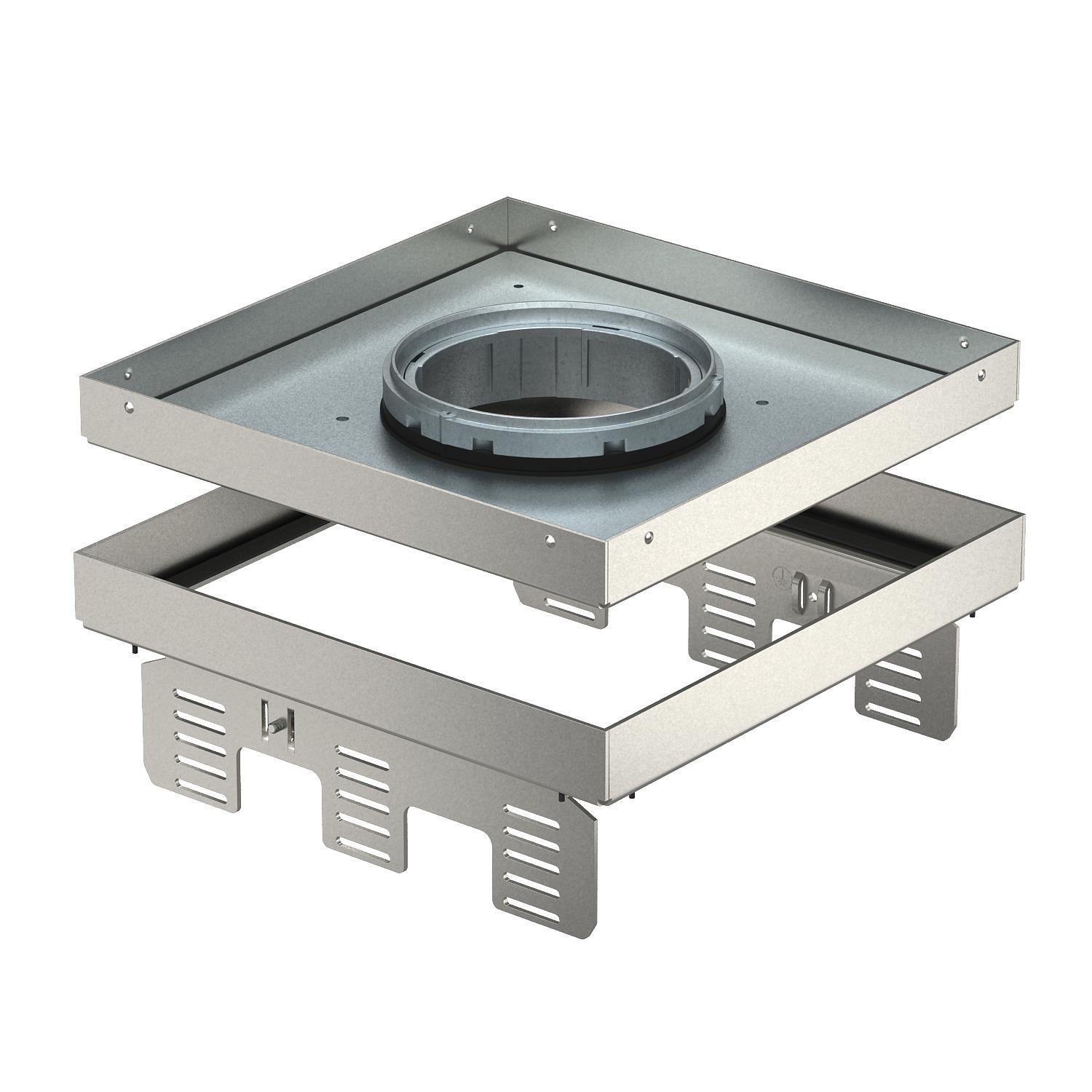

Conjunto de tapa y marco con altura regulable, desacoplable para tubo, RKFNUZD3, acero inoxidable

Código 7409378 | EAN 4012195869146

Código / Tipo	7409378 / RKFN2UZD3 9VS20

Altura del piso mín.	105 mm

Espesor del revestimiento del suelo	20 mm

Medida h	90 mm

Tamaño nominal para unidades portamecanismos	9

Descripción de producto

Descripción de producto

Caja
de nivelación de tamaño nominal 9, desacoplado del suelo, para tubo, para el montaje de dispositivos de instalación en suelos secos o húmedos en interiores, para montaje en cajas bajo suelo UZD250 o UZD350, en cada caso en combinación con una tapa de montaje DUG./9 o en UGD250-3/9 o UGD350-3/9. S:0 El montaje se efectúa mediante ángulos de nivelación (pedir por separado) en el perfil del marco de aluminio de las cajas bajo suelo.
Caja de nivelación con tubo, de 3 pasos. Pueden instalarse 3 tapas ciegas de protección APMT5. Para la instalación de 3 soportes universales UT3 para 9 mecanismos individuales con anillo/estribo de soporte o 12 tomas Modul 45. El tubo no viene incluido.
Caja nivelable y desacoplada del suelo del tamaño nominal 9, para tubo, para el montaje de sistemas de instalación en suelos que requieren limpieza en seco o con agua en zonas interiores, para el montaje en cajas bajo suelo UZD250 o UZD350, cada una en combinación con una tapa de montaje DUG../9. El montaje se efectúa mediante ángulos de nivelación (pedir por separado) en el perfil del marco de aluminio de las cajas bajo suelo.
Caja nivelable para tubo, 3 compartimentos. Pueden instalarse 3 tapas ciegas APMT5. El tubo no está incluido en el volumen de suministro.

Datos técnicos

Dimensiones

Altura	90 mm
Altura del piso mín.	105 mm
Ancho	243 mm
Ancho, dimensiones de montaje	244 mm
Apropiado para instalación de suelo técnico	sí
Apropiado para montaje en suelo hueco / técnico	sí
Autorizaciones	VDE
Carga vertical, superficie grande	hasta 3.000 N
Carga vertical, superficie pequeña	hasta 3.000 N
Cuidados del suelo	húmedo
Desacoplable	sí
Dimensión	243x243mm
Espesor del revestimiento del suelo	20 mm
Grado de protección (IP) mientras se está utilizando	IP20
Grado de protección (IP) si no se está utilizando	IP44

Grado de protección código IK	IK10
Huella de CO2 (GWP) Cradle-to-Gate	20,5204 kg CO2e / 1 Unidad
Longitud	243 mm
Longitud, dimensiones de montaje	244 mm
Material	Acero inoxidable 1.4301
Medida h	90 mm
Modelo de salida de cable	Tubo
Modelo para carga pesada	no
Número de dispositivos instalables	12
Número de salidas de cable	1
Profundidad de montaje	105 mm
Soportes para alojar cajas portamecanismos	no
Tamaño nominal para unidades portamecanismos	9
Tipo de sistema de montaje	UT4
Versión	Cuadrado

Todos los tipos

Todos los tipos

Tipo	Altura del piso mín.	Espesor del revestimiento del suelo	Medida h	Tamaño nominal para unidades portamecanismos	Código	Cantidad	Mín. ud. de venta
RKFN2UZD3 9VS20	105 mm	20 mm	90 mm	9	7409378	Unidad	1 Unidad

Accesorios

Accesorios del sistema

Productos	Tipo	Código	Cantidad	Mín. ud. de venta
Perfiles de nivelación para montar en UGD350-3 para un conjunto de tapa y marco cuadrado	NW 350-3 QK	7410544	Unidad	1 Unidad
Tubo con rebaje, sin asa, para conjunto de tapa y marco con altura regulable	TUK2 GV	7428140	Unidad	1 Unidad
Tapa de montaje 350 tamaño nominal 9	DUG 350-3 9	7400513	Unidad	1 Unidad
Cubeta universal UT4, Modul 45®, longitud de sistema 208 mm	UT4 45 4	7408727	Unidad	1 Unidad
