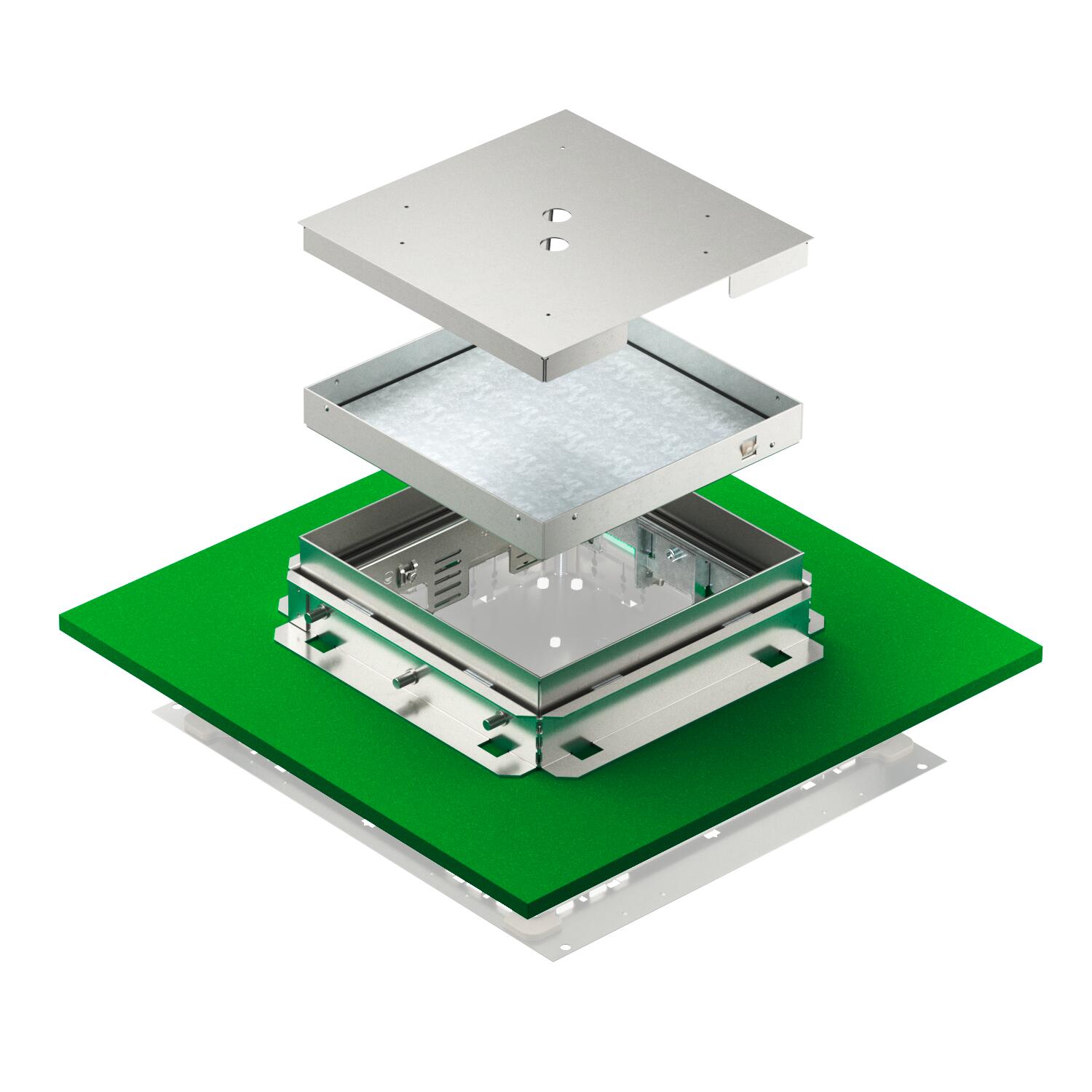

Conjunto de tapa y marco con altura regulable para registro, RKNUZD3, acero inoxidable
Código 7409621 | EAN 4012197438616
- Descripción de producto
-
Descripción de productoLos conjuntos de tapas y marcos cuadrados, de altura regulable y desacoplables, son apropiados para el montaje de mecanismos a ras de pavimento en las cajas bajo suelo UGD-3. Según el modelo, son apropiadas para acabados de pavimento que precisen de limpieza en seco, en húmedo o con agua.
En primer lugar se colocan los perfiles de nivelación en la caja bajo suelo y se apoya el marco del conjunto portamecanismos. Con los tornillos se realiza la nivelación para enrasarlo con el borde superior del acabado final del pavimento . La caja está desacoplada del forjado mediante los perfiles de nivelación.
La caja bajo suelo debe de disponer de la abertura de montaje necesaria para poder instalar el conjunto de tapa y marco de altura regulable. Los conjuntos portamecanismos son de acero inoxidable o de latón. Todas las tapas disponen de una placa de chapa de acero de 4 mm de grosor para absorber con seguridad las cargas dinámicas. Las tapas y marcos están disponibles en 20 y 25 mm para ajustarse a diferentes espesores de pavimento.
Height-adjustable cassette with blanking cover. The scope of delivery contains an aluminium screed protection cover (grindable), a suitable mounting lid to fix the cassette lined body and an ISO apron for decoupling from the underfloor connection socket.
-
- Datos técnicos
-

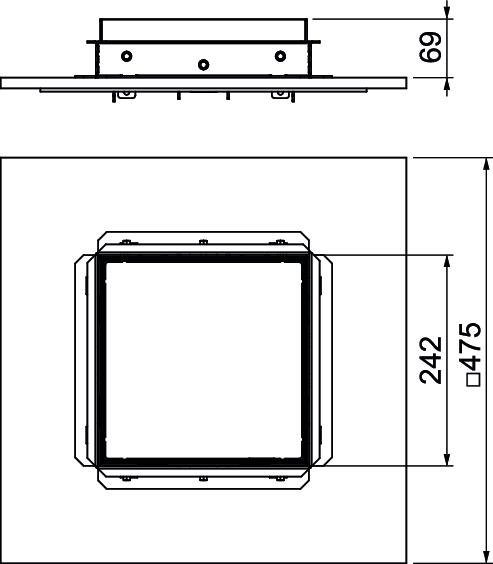

Dimensiones
Altura 81 mm Altura de pavimento máx. 110 mm Altura de pavimento mín. 69 mm Altura del piso mín. 136 mm Ancho 243 mm Apropiado para instalación de suelo técnico no Apropiado para montaje en suelo hueco / técnico no Autorizaciones VDE Carga vertical, superficie grande hasta 5.000 N Carga vertical, superficie pequeña hasta 3.000 N Cuidados del suelo húmedo Desacoplable sí Dimensión 243x243x118 Espesor del revestimiento del suelo 25 mm Grado de protección (IP) mientras se está utilizando IP00 Grado de protección (IP) si no se está utilizando IP55 Grado de protección código IK IK10 Huella de CO2 (GWP) Cradle-to-Gate 49,4163 kg CO2e / 1 Unidad Longitud 243 mm Margen de nivelación máx. 110 mm Margen de nivelación mín. 69 mm Material Acero inoxidable 1.4301 Medida h 81 mm Modelo de salida de cable Sin salida de cable Modelo para carga pesada no Norma EN 50085-2-2 Profundidad de montaje 136 mm Soportes para alojar cajas portamecanismos no Tamaño nominal para unidades portamecanismos 9 Tipo de sistema de montaje UT4 Versión Cuadrado - Todos los tipos
-
Todos los tipos
- Descargas
-
Instrucciones de montaje Conjuntos de tapa y marco para suelos sin juntas , 1.87MB , pdf
