Conjunto de tapa y marco con altura regulable y desacoplable con salida de cordón, latón
Código 7409613 | EAN 4012197369217
- Descripción de producto
-
Descripción de producto

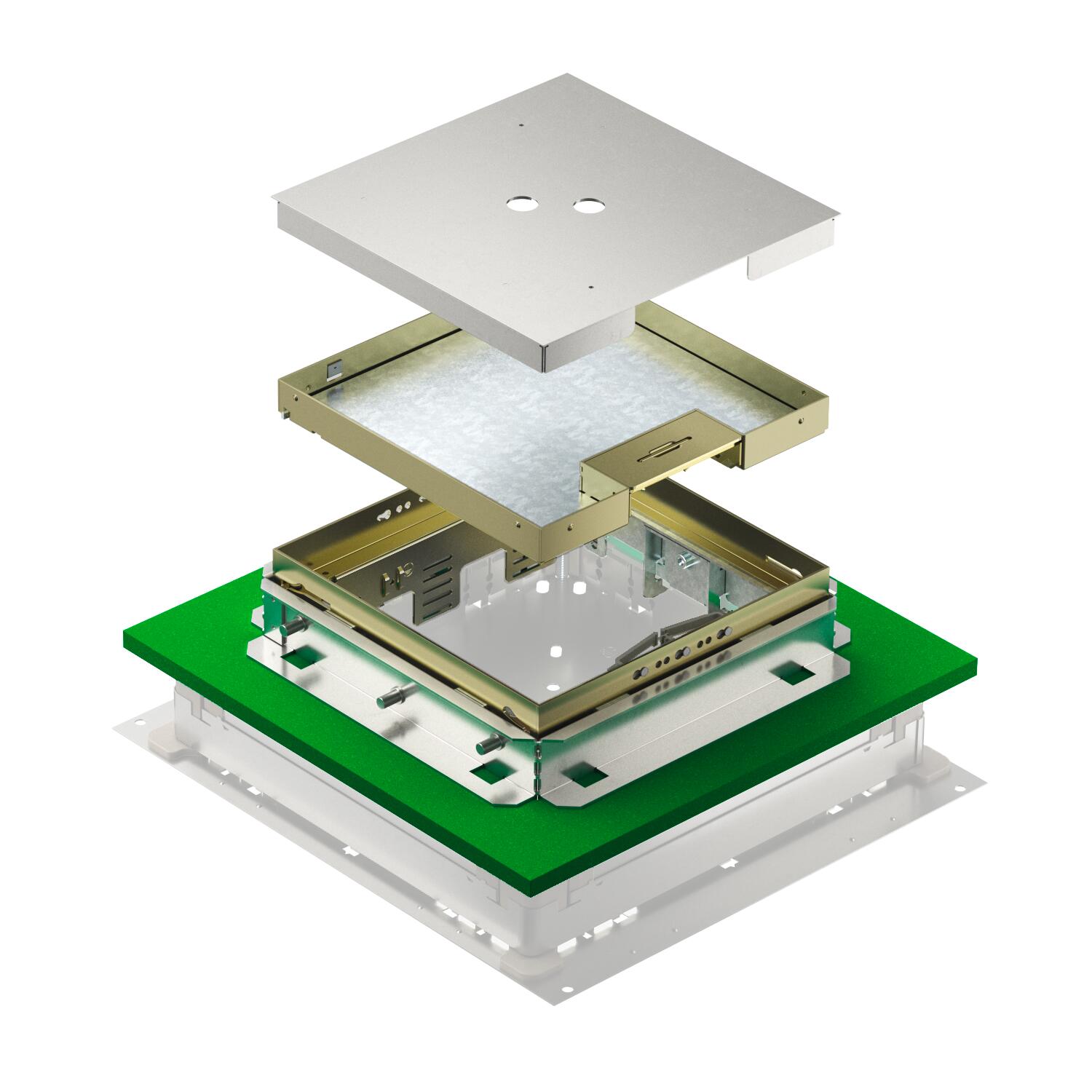

Conjunto de tapa y marco cuadrado, de altura regulable y desacoplable, para la instalación a ras de suelo y sin juntas de dispositivos en cajas de conexiones bajo suelo UZD 250-3 (profundidad mínima de instalación 151 mm)/UGD55 250-3 (profundidad mínima de instalación 136 mm). Apto para todo tipo de solados de cemento. Bastidor de casete con cuerpo de encofrado integrado y función de nivelación. El bastidor deL conjunto de tapa y marco se nivela con el borde superior del revestimiento del suelo mediante 4 agujeros alargados. Para suelos de limpieza en seco. El conjunto de tapa y marco se fija en la tapa de montaje durante los trabajos de solado/terrazo mediante fijaciones angulares y queda desacoplado en todas las direcciones una vez instalado. El bastidor deL conjunto de tapa y marco es de latón con un recorte para el revestimiento del suelo de 25 mm de profundidad en la tapa.
Tapa y marco de altura regulable con salida para cables, 3 compartimentos Pueden instalarse 3 tapas ciegas de protección APMT5. Para la instalación de 3 soportes universales UT3 para 9 mecanismos individuales con anillo/estribo de soporte o 12 tomas Modul 45.
-
- Datos técnicos
-

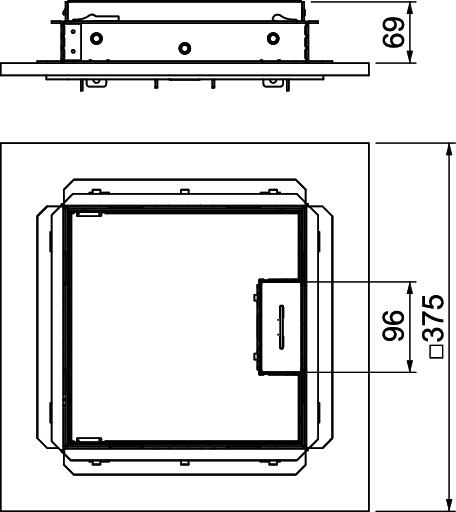

Dimensiones
Altura 81 mm Altura de pavimento máx. 110 mm Altura de pavimento mín. 69 mm Altura del piso máx. 442 mm Altura del piso mín. 136 mm Ancho 243 mm Apropiado para instalación de suelo técnico no Apropiado para montaje en suelo hueco / técnico no Autorizaciones VDE Carga vertical, superficie grande hasta 5.000 N Carga vertical, superficie pequeña hasta 3.000 N Cuidados del suelo seco Desacoplable sí Dimensión 243x243x83 Espesor del revestimiento del suelo 25 mm Grado de protección (IP) mientras se está utilizando IP20 Grado de protección (IP) si no se está utilizando IP10 Grado de protección código IK IK10 Longitud 243 mm Margen de nivelación máx. 110 mm Margen de nivelación mín. 69 mm Material Latón Modelo de salida de cable Salida de cable giratoria Modelo para carga pesada no Norma EN 50085-2-2 Número de dispositivos instalables 12 Número de salidas de cable 1 Número de soportes universales 3 x UT4 Profundidad de montaje 136 mm Soportes para alojar cajas portamecanismos no Tamaño nominal para unidades portamecanismos 9 Tipo de sistema de montaje UT4 Versión Cuadrado - Todos los tipos
- Descargas
-
Hoja de datos TRKSN 9 MS 250 / 7409613 , 0.34MB , pdfDeclaración de conformidad TRKSN 9 MS 250 / 7409613 , 0.16MB , pdfFicha de datos de seguridad Instrucciones de conservación para la limpieza minuciosa de tomas de suelo y cajas de suelo , 0.05MB , pdf
