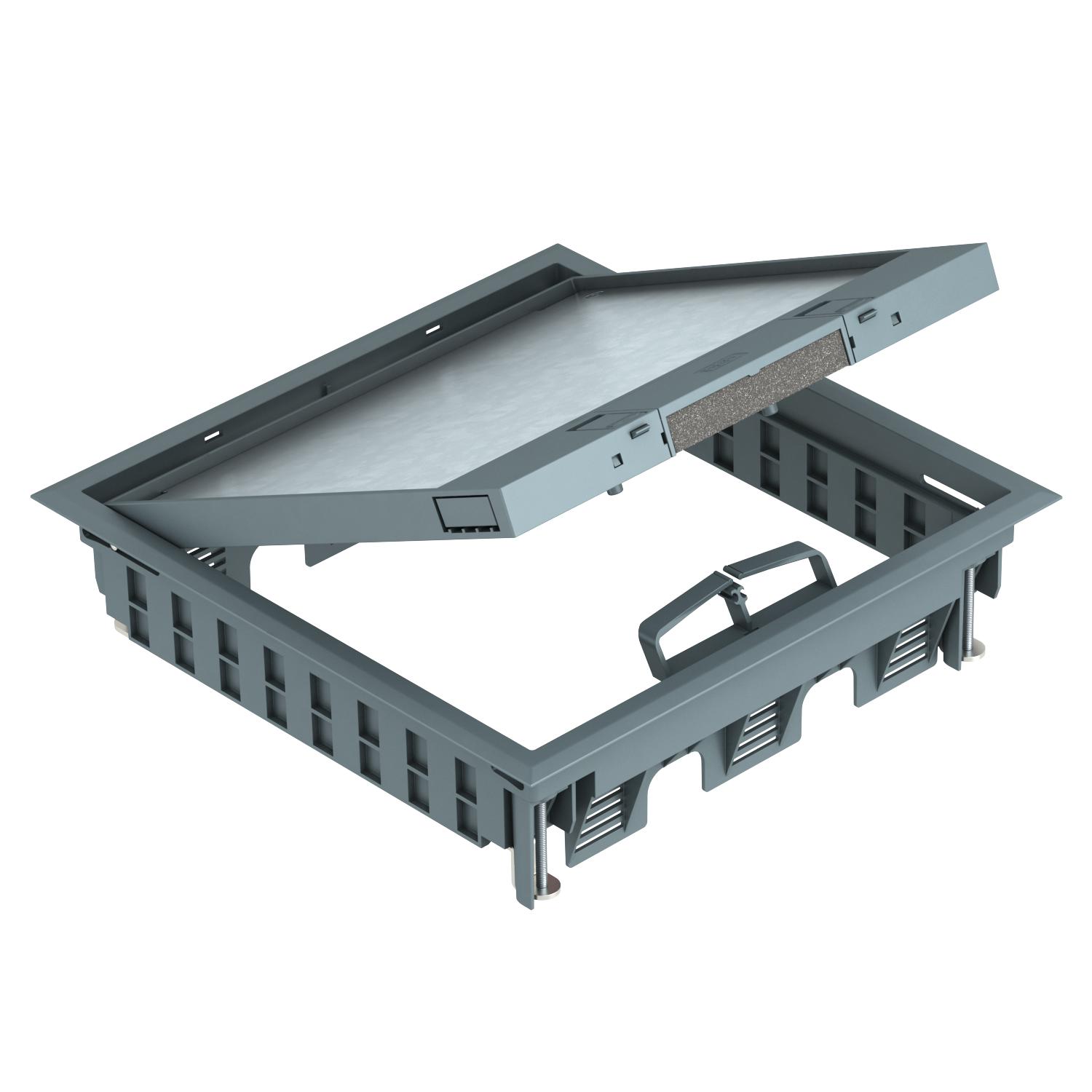

Conjunto portamecanismos GES9-3S con corredera deslizante
Código 7405083 | EAN 4012196460540
- Descripción de producto
-
Descripción de productoConjunto portamecanismos con corredera deslizante para un máximo de 12 mecanismos individuales Modul 45 en 3 soportes universales UT4, montaje en sistemas de canalización y suelos modulares.
Entalladura para revestimiento de suelo en la tapa abatible preajustada a 5 mm; ajustable a 10 mm en caso necesario.
Conjunto portamecanismos con capacidad para 3 cubetas UT4 Pueden instalarse 3 tapas ciegas protectoras APMT5.
Entalladura para revestimiento de suelo en la tapa abatible preajustada a 5 mm; ajustable a 10 mm en caso necesario.
-
- Datos técnicos
-
Datos técnicos

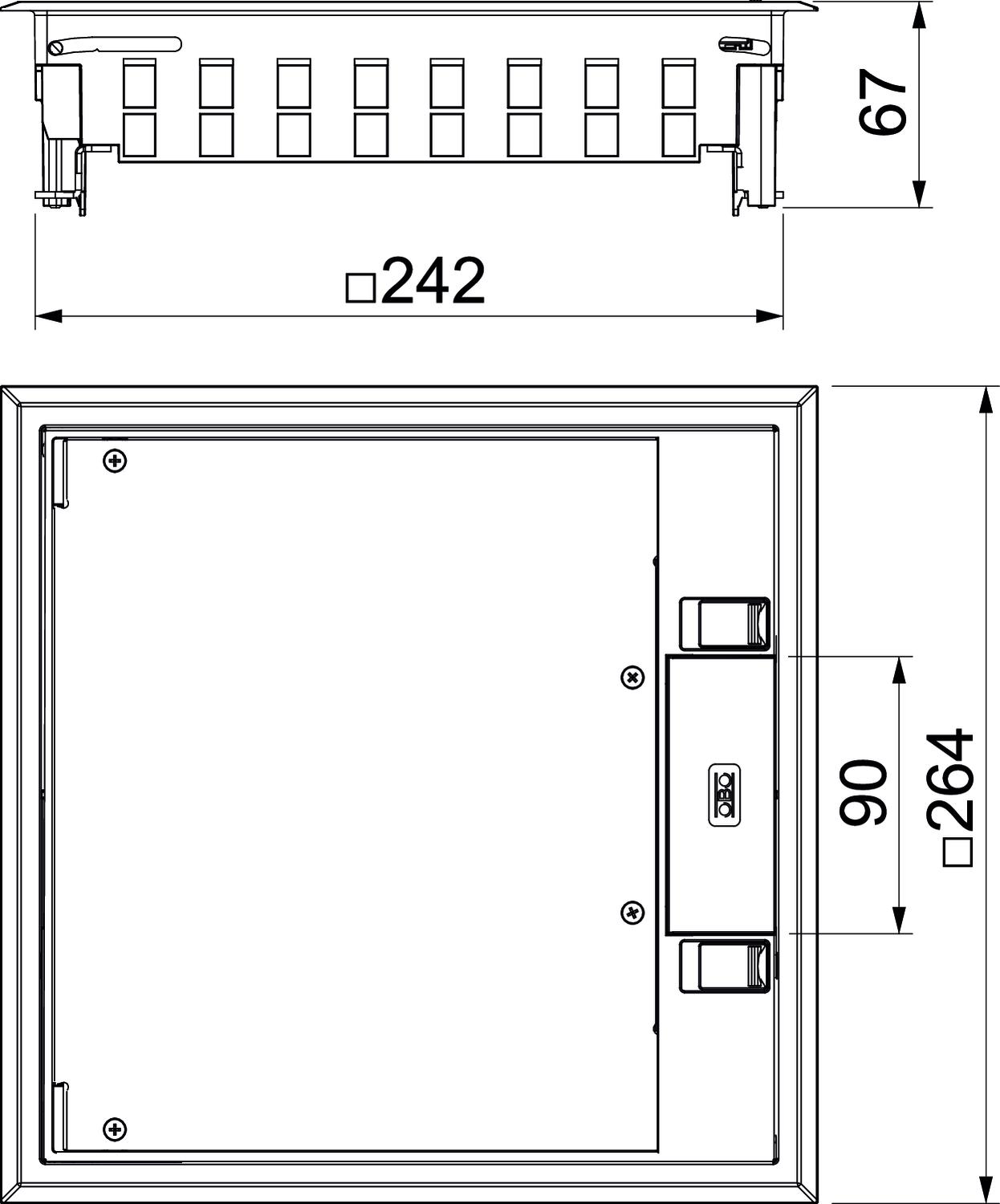

Adecuado para canalización bajo pavimento sí Adecuado para canalización cerrada a ras de pavimento no Altura 67 mm Altura de pavimento mín. 73 mm Altura del piso mín. 73 mm Ancho 264 mm Ancho, dimensiones de montaje 244 mm Ancho, dimensiones exteriores 264 mm Apropiado para canal bajo suelo sí Apropiado para instalación de suelo técnico sí Apropiado para limpieza con agua no Apropiado para montaje en suelo hueco / técnico sí Autorizaciones VDE Carga vertical, superficie grande hasta 5.000 N Carga vertical, superficie pequeña hasta 3.000 N Color gris hierro; RAL 7011 Con entalladura para revestimiento de suelo sí Cuidados del suelo seco Dimensión 264x264x67 Espesor del revestimiento del suelo 5 mm Floor covering thickness max. 10 mm Grado de protección (IP) mientras se está utilizando IP20 Grado de protección (IP) si no se está utilizando IP10 Grado de protección código IK IK08 Huella de CO2 (GWP) Cradle-to-Gate 5,6112 kg CO₂e / 1 Unidad Longitud 264 mm Longitud, dimensiones de montaje 244 mm Longitud, dimensiones exteriores 264 mm Marco para revestimiento del suelo sí Material Poliamida Mecanismo de apertura Corredera deslizante Medida h 73 mm Modelo de salida de cable Salida de cable giratoria Modelo del marco marco protector de moqueta , Modelo para carga pesada no Número de cajas portamecanismos 3 Número de dispositivos instalables 12 Posibilidad de instalar una junta no Profundidad de montaje 73 mm Soportes para alojar cajas portamecanismos sí Tamaño nominal para unidades portamecanismos 9 Tipo de sistema de montaje UT4 Versión Cuadrado - Todos los tipos
-
Accesorios del sistema
Productos Tipo Código Cantidad Mín. ud. de venta
Prolongación ranurada
GES RV 7407536 2 Unidad
Cubeta universal UT4, Modul 45®, longitud de sistema 208 mm
UT4 45 4 7408727 1 Unidad - Descargas
-
Hoja de datos GES9-3S U 7011 / 7405083 , 0.25MB , pdfDeclaración de conformidad UE GES9-3S U 7011 / 7405083 , 0.13MB , pdfREACH Declaración de conformidad GES9-3S U 7011 / 7405083 , 0.12MB , pdfRoHS Declaración de conformidad GES9-3S U 7011 / 7405083 , 0.13MB , pdfHomologación Homologación VDE GES , 0.12MB , pdfInstrucciones de montaje Instrucciones de montaje de unidad portamecanismos de plástico GES9-3B, GES9-3S , 0.04MB , pdf
