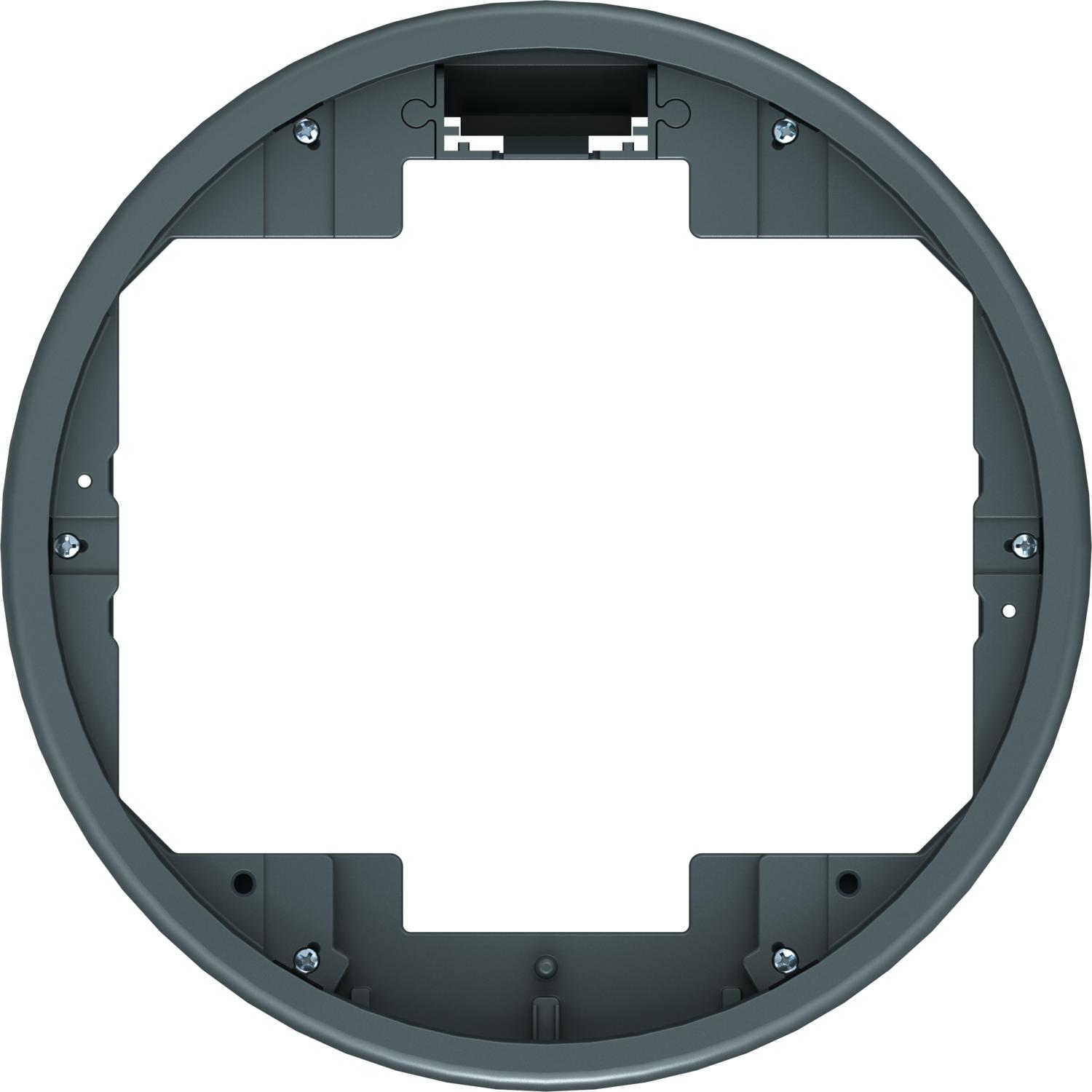

Conjunto portamecanismos GESR7 con asidero
Código 7405452 | EAN 4012195103783
- Descripción de producto
-
Descripción de productoConjunto portamecanismos con asidero para un máximo de 10 mecanismos individuales Modul 45 en 2 soportes universales UT3 y un UT4, montaje en sistemas de canalización y suelos modulares.
Auch zu verwenden in Verbindung mit Montageträger MT. Die Anzahl der einbaubaren Installationsgeräte ist abhängig von der Art der Installationsgeräte.
-
- Datos técnicos
-
Datos técnicos

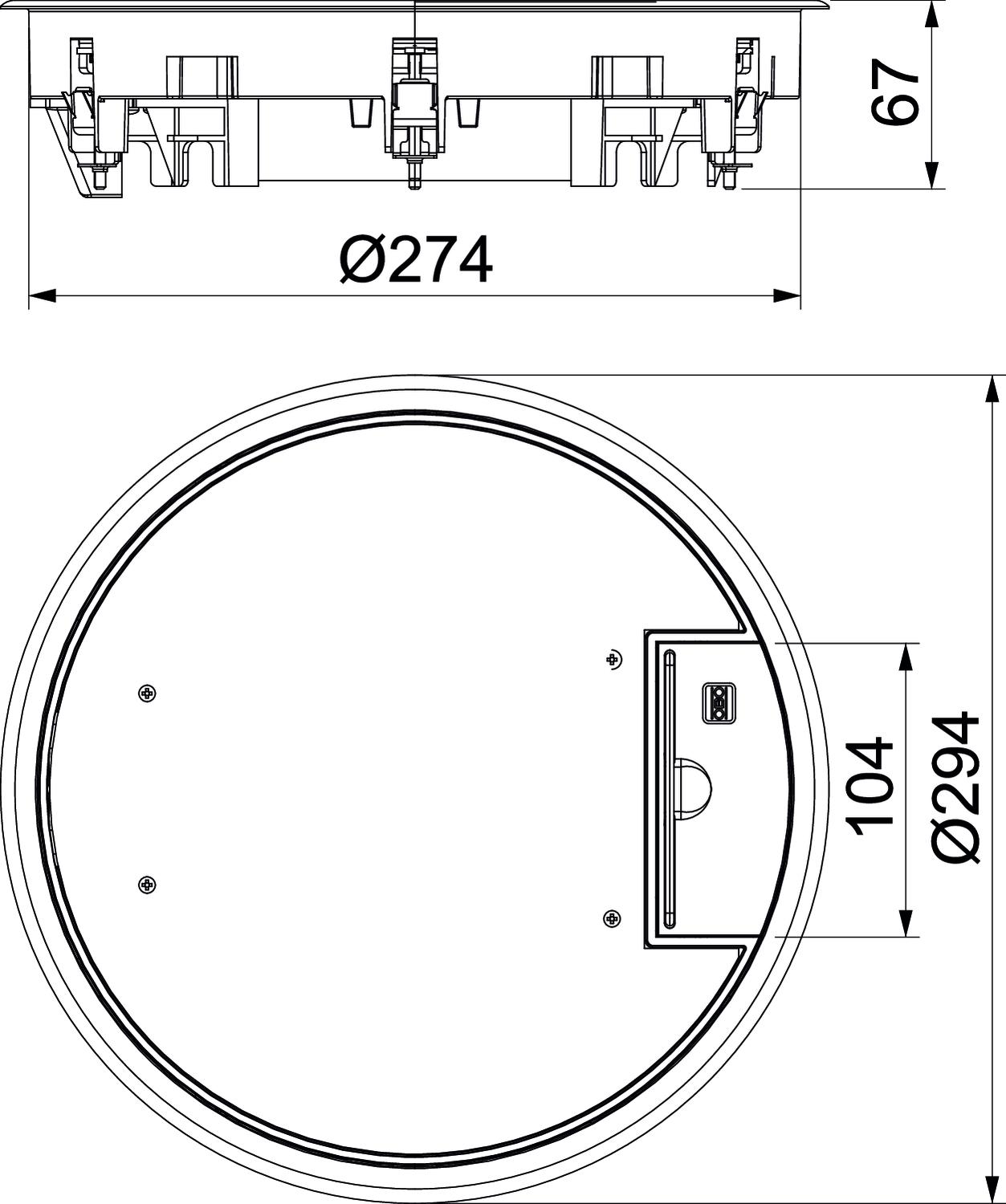

Adecuado para canalización bajo pavimento sí Adecuado para canalización cerrada a ras de pavimento sí Altura del piso mín. 78 mm Apropiado para canal bajo suelo sí Apropiado para instalación de suelo técnico sí Apropiado para limpieza con agua no Apropiado para montaje en suelo hueco / técnico sí Autorizaciones VDE Carga vertical, superficie grande hasta 5.000 N Carga vertical, superficie pequeña hasta 3.000 N Color gris hierro; RAL 7011 Con entalladura para revestimiento de suelo sí Cuidados del suelo seco Diámetro de montaje 275 Diámetro exterior 294 mm Dimensión Ø294x66 Espesor del revestimiento del suelo 5 mm Grado de protección (IP) mientras se está utilizando IP20 Grado de protección (IP) si no se está utilizando IP10 Grado de protección código IK IK08 Marco para revestimiento del suelo sí Material Poliamida Mecanismo de apertura Asidero Modelo de salida de cable Salida de cable giratoria Modelo del marco marco protector de moqueta , Modelo para carga pesada no Número de cajas portamecanismos 3 Número de dispositivos instalables 10 Posibilidad de instalar una junta no Profundidad de montaje 78 mm Soportes para alojar cajas portamecanismos sí Tamaño nominal para unidades portamecanismos R7 Tipo de sistema de montaje UT3 / UT4 Versión redondo - Todos los tipos
-
Accesorios del sistema
Productos Tipo Código Cantidad Mín. ud. de venta
Prolongación ranurada
GES RV 7407536 2 Unidad
Soporte universal UT3, Modul 45®, longitud de sistema 165 mm
UT3 45 3 7408723 1 Unidad

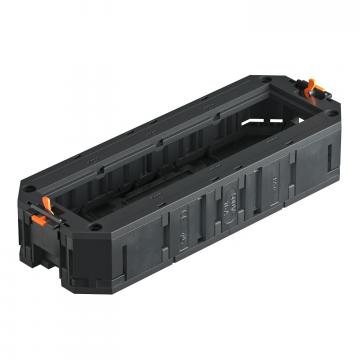

Cubeta universal UT4, Modul 45®, longitud de sistema 208 mm
UT4 45 4 7408727 1 Unidad - Descargas
-
Hoja de datos GESR7 10U 7011 / 7405452 , 0.26MB , pdfDeclaración de conformidad UE GESR7 10U 7011 / 7405452 , 0.12MB , pdfHomologación Homologación VDE GES , 0.12MB , pdfNo hay textos informativos disponibles para este producto
