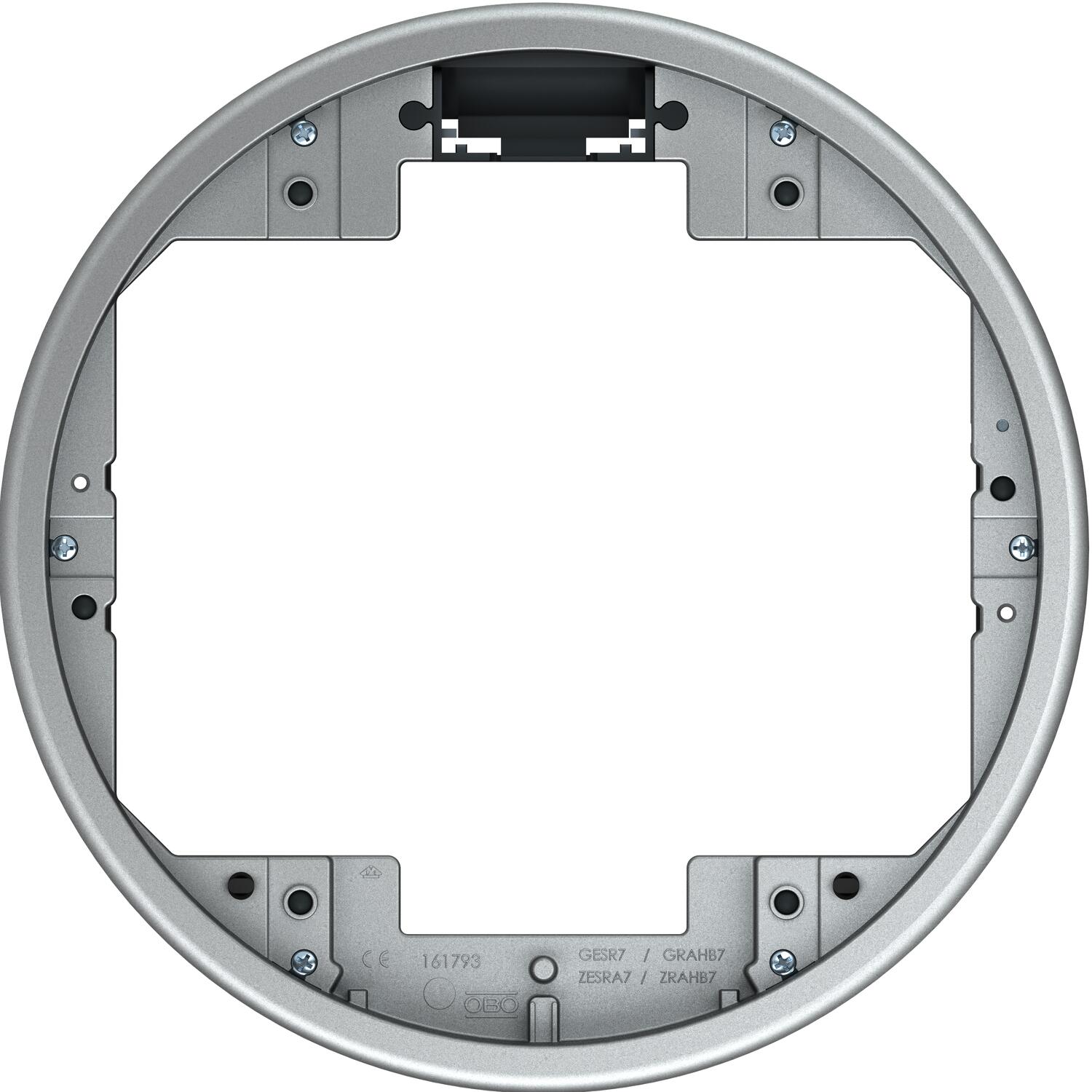

Conjunto portamecanismos GESRA7/10 con asidero 5

Conjunto portamecanismos GESRA7/10 con asidero

Código 7405544 | EAN 4012195104261

Código / Tipo	7405544 / GESRA7 10U

Espesor del revestimiento del suelo	5 mm

Descripción de producto

Descripción de producto

Unidad portamecanismos con asa para hasta 10 unidades individuales Modul 45 en 2 soportes universales UT3 y un UT4, instalación en sistemas de canalización y suelos de sistema en zonas interiores.

Salida de cable de poliamida RAL 9011

Revestimiento del suelo hueco en la tapa abatible de 5 mm. Al retirar la pieza de relleno de cartón duro, la entalladura para revestimiento de suelo se amplía a 10 mm.

Se pueden instalar hasta 7 mecanismos con placa central de 50.

Datos técnicos

Datos técnicos

Adecuado para canalización bajo pavimento	sí
Altura del piso mín.	78 mm
Apropiado para canal bajo suelo	sí
Apropiado para instalación de suelo técnico	sí
Apropiado para limpieza con agua	no
Apropiado para montaje en suelo hueco / técnico	sí
Autorizaciones	VDE
Carga vertical, superficie grande	hasta 10.000 N
Carga vertical, superficie pequeña	hasta 3.000 N
Con entalladura para revestimiento de suelo	sí
Cuidados del suelo	seco
Diámetro de montaje	275
Diámetro exterior	294 mm
Dimensión	Ø294x71
Espesor del revestimiento del suelo	5 mm
Floor covering thickness max.	10 mm
Grado de protección (IP) mientras se está utilizando	IP20
Grado de protección (IP) si no se está utilizando	IP10

Grado de protección código IK	IK10
Huella de CO2 (GWP) Cradle-to-Gate	1,588 kg CO2e / 1 Unidad
Marco para revestimiento del suelo	sí
Material	Aluminio fundido
Mecanismo de apertura	Asidero
Modelo de salida de cable	Salida de cable giratoria
Modelo del marco	marco protector de moqueta ,
Modelo para carga pesada	no
Número de cajas portamecanismos	3
Número de dispositivos instalables	10
Posibilidad de instalar una junta	no
Profundidad de montaje	78 mm
Rango de sujeción D máx.	37 mm
Rango de sujeción D mín.	15 mm
Soportes para alojar cajas portamecanismos	sí
Tamaño nominal para unidades portamecanismos	R7
Tipo de sistema de montaje	UT3 / UT4
Versión	redondo

Todos los tipos

Todos los tipos

Tipo	Espesor del revestimiento del suelo	Código	Cantidad	Mín. ud. de venta
GESRA7 10U	5 mm	7405544	Unidad	1 Unidad

Accesorios

Accesorios del sistema

Productos	Tipo	Código	Cantidad	Mín. ud. de venta
Prolongación ranurada	GES RV	7407536	Unidad	2 Unidad
Soporte universal UT3, Modul 45®, longitud de sistema 165 mm	UT3 45 3	7408723	Unidad	1 Unidad
Cubeta universal UT4, Modul 45®, longitud de sistema 208 mm	UT4 45 4	7408727	Unidad	1 Unidad
