Descargador combinado V50, de 3 polos con señalización remota 280 V
Código 5093516
| EAN 4012196159642

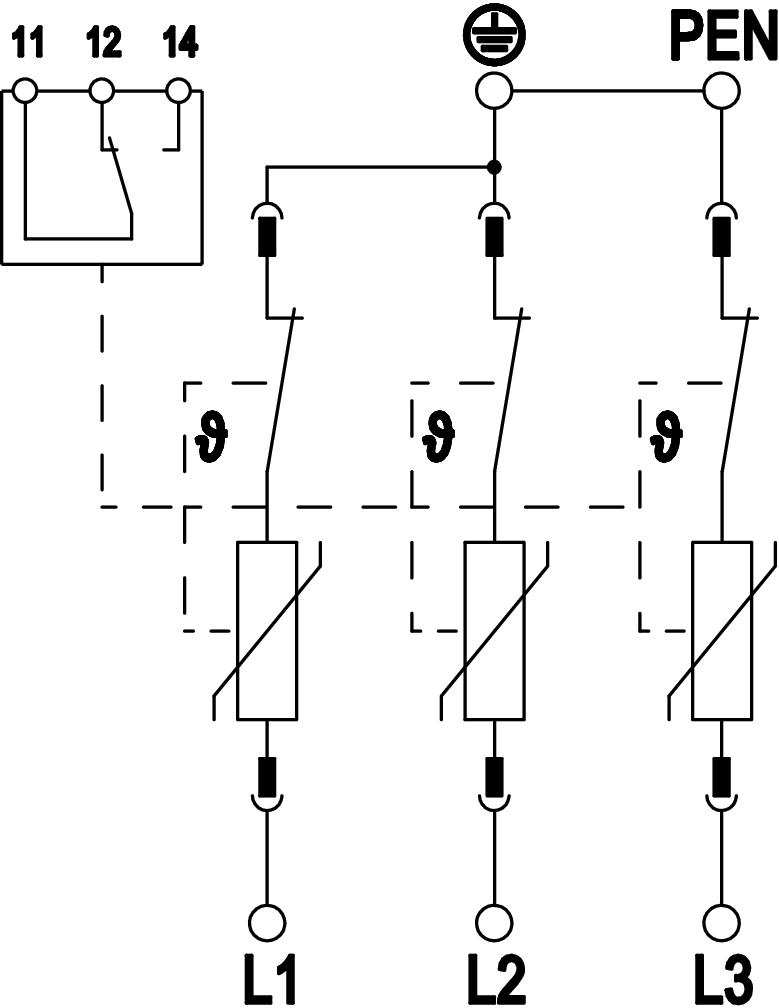

Descripción de producto
Descripción de producto
Descargador de corriente de rayo y sobretensiones tipo 1+2
• Para conexión equipotencial de protección contra descargas atmosféricas según VDE 0185-305 (IEC 62305) • Capacidad de descarga de corriente de rayo 12,5 kA (10/350) por polo y hasta 50 kA (10/350) en total • Descargador enchufable modular con dispositivo seccionador e indicación visual de estado • Función de retención con protección contra vibraciones y codificación de tensión • Plástico (UL 94 V-0) • Los modelos con señalización remota disponen de un contacto inversor libre de potencial para la señalización remota
Aplicación: Edificios con protección externa contra el rayo de clases III y IV. * Completo = Parte activa y zócalo
Datos técnicos
Datos técnicos
Autorizaciones
VDE
Clase de protección
IP20
Clasificación según la norma EN 61643-11
Tipo 1+2
Con riesgo de emisión de chispas
no
Corriente de impulso de rayo (10/350 μs)
12,5
kA
Corriente de impulso tipo rayo (10/350) [total]
37,5
kA
Dimensión
280V
Estructura de red
TN-C
Estructura de red TN
sí
Estructura de red TN-C
sí
Fusible previo integrado
no
Intensidad nominal de descarga (8/20 µs)
30
kA
Intensidad nominal de descarga (8/20 µs) [L-N]
30
kA
Material de la carcasa
PA UL 94 V-0
Máx. protección previa por fusibles
160
A
Máxima corriente de descarga (8/20 μs)
50
kA
Máxima corriente de descarga (8/20 μs) [L-N]
50
kA
Máxima tensión de funcionamiento CA
280
Modelo de polos
3
Modo de montaje
Raíl simétrico 35 mm
Número de polos
3
Par de giro
4
Nm
Sección transversal de conductor flexible (de hilo fino) máx.
2
AWG
Sección transversal de conductor flexible (de hilo fino) máx.
35
mm²
Sección transversal de conductor flexible (de hilo fino) míin.
16
AWG
Sección transversal de conductor flexible (de hilo fino) míin.
1,5
mm²
Sección transversal de conductor rígido (unifilar/multifilar) máx.
35
mm²
Sección transversal de conductor rígido (unifilar/multifilar) máx.
2
AWG
Sección transversal de conductor rígido (unifilar/multifilar) mín.
16
AWG
Señalización en el dispositivo
Visual
Señalización remota
sí
SPD según IEC 61643-1
clase I+II
Temperatura de servicio máx.
80
°C
Temperatura de servicio mín.
-40
°C
Tensión máxima de funcionamiento (L-N)
280
V
Tensión nominal CA (50 / 60 Hz)
230
V
Tensión residual [L-N] @ 12,5 kA
1
kV
Tiempo de reacción
<25
ns
Tipo de línea para dispositivos de protección contra sobretensiones
Línea eléctrica CA
Dimensiones
Distancia mínima
1,5
mm
Posibilidades de conexión
Contactos FM
Contacto inversor
Corriente de impulso de descarga (8/20 µs) [total]
120
kA
Máx. protección contra sobrecorrientes del lado de la red
160 A gL/gG
Nivel de protección [L-N]
≤1,3
Potencia de conexión CA
230 V; 0,5 A
Potencia de conexión CC
230 V; 0,1 A / 75 V; 0,5 A
Resistencia al cortocircuito con máx. protección contra sobrecorrientes del lado de la red
50 kA eff
Sección de conexión bornes FM máx.
16
AWG
Sección de conexión bornes FM máx.
1,5
mm²
Sección de conexión bornes FM mín.
21
AWG
Sección de conexión bornes FM mín.
0,5
mm²
Sección transversal de conductor rígido (unifilar/multifilar) mín.
1,5
mm²
SPD según UL 1449
Tipo 4
Tensión residual [L-N] @ 1 kA
0,7
kV
Tensión residual [L-N] @ 5 kA
0,8
kV
Tensión transitoria (TOV) [L-N] - Modo seguro contra fallos - 120 min
440
V
Tensión transitoria (TOV) [L-N] - withstand mode - 5 s
