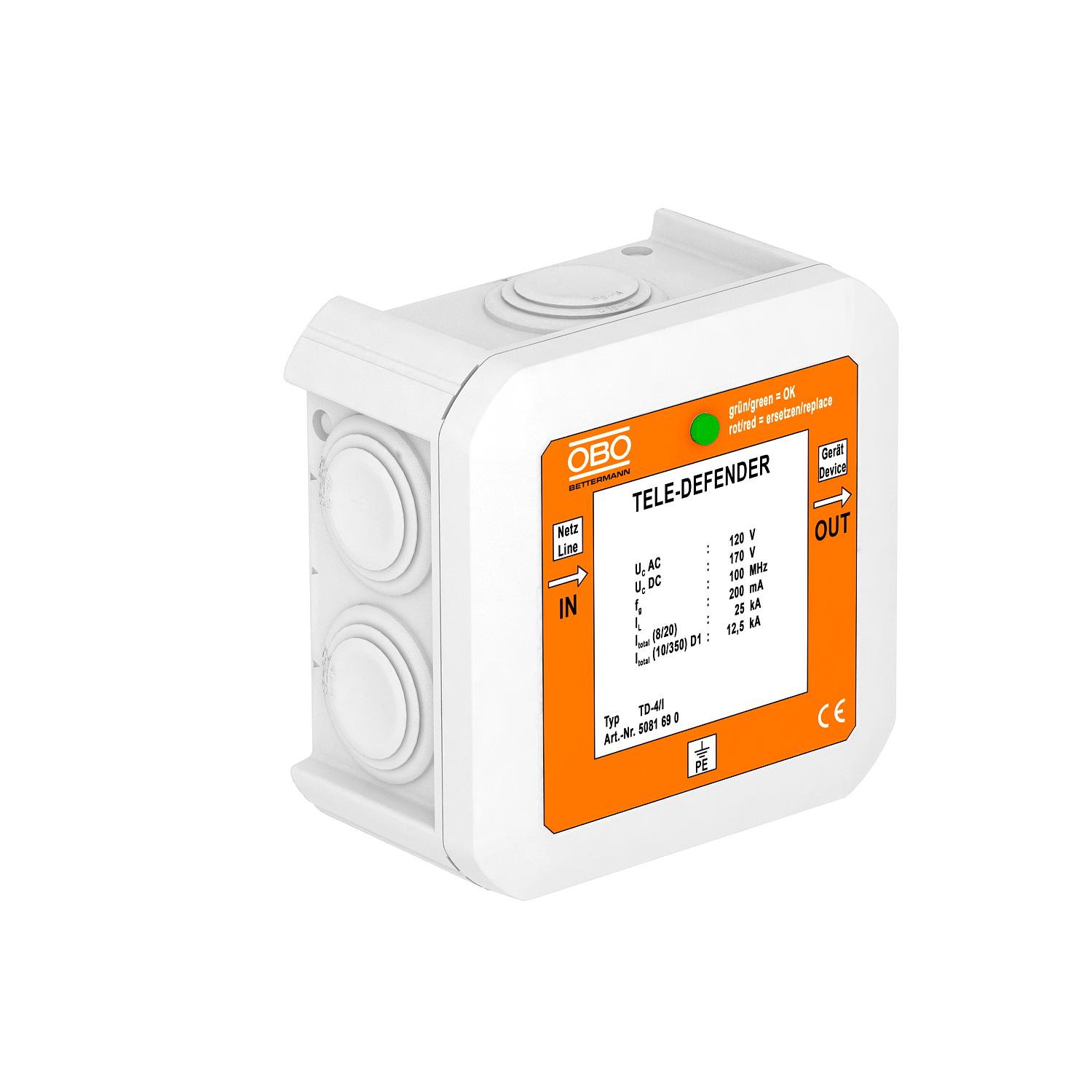

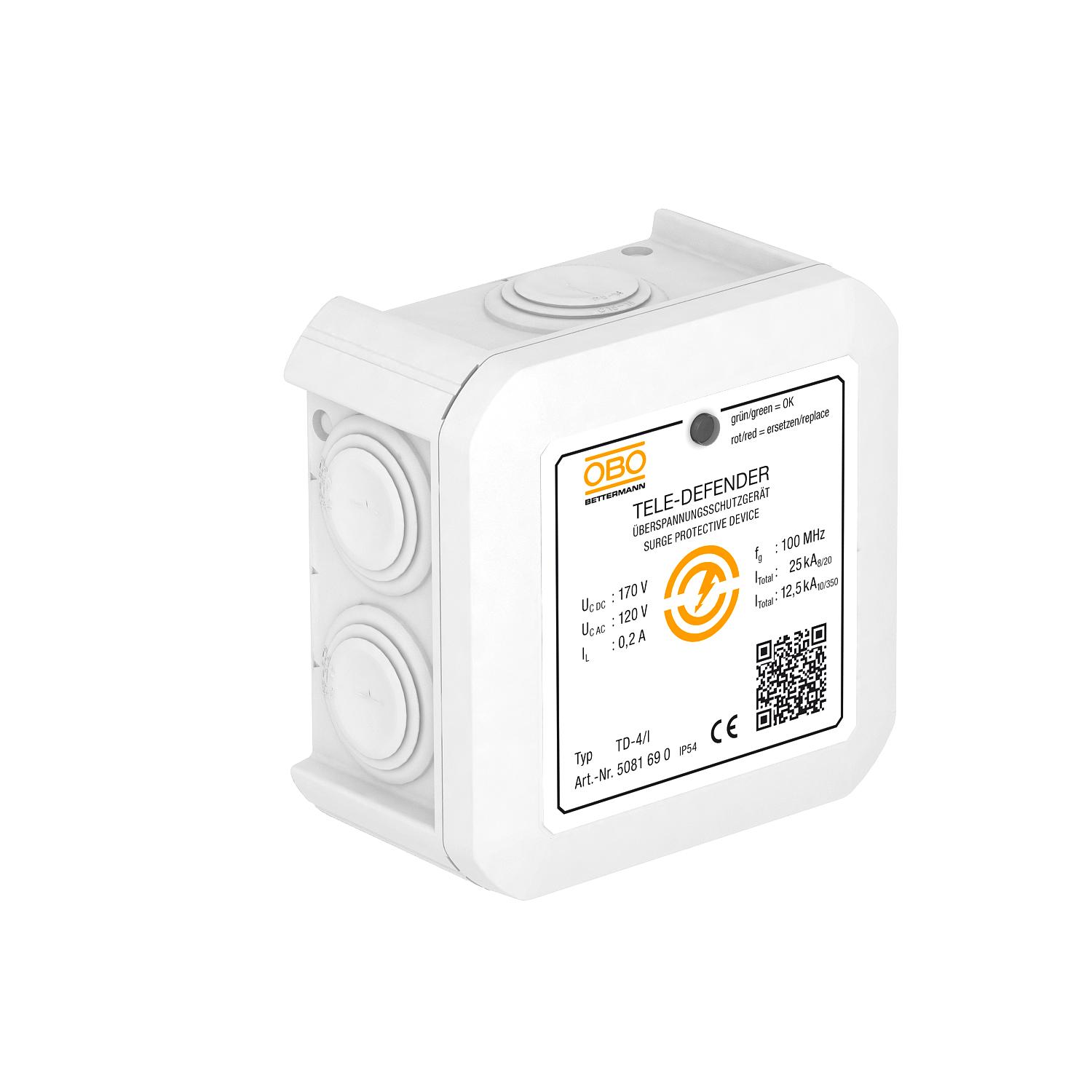

Dispositivo de protección combinado TD-4/I para sistemas ISDN y DSL

Código 5081690 | EAN 4012196034352

Código / Tipo	5081690 / TD-4/I

Número de polos	4

Máxima tensión de funcionamiento CA	120 V

Máxima tensión de funcionamiento CC	170 V

Conector / hilos protegidos	RJ11

Descripción de producto

Descripción de producto

Dispositivo de protección de líneas de datos para equipos de telecomunicaciones

• Bajo nivel de protección con elevada carga de corriente
• Bornes con conexión push-in para una instalación rápida
• Ancho de banda optimizado para una transmisión segura
• Montaje en superficie
• Indicación visual de funcionamiento

Aplicación: sistemas ADSL, RDSI o sistema analógico

Datos técnicos

Datos técnicos

Apantallamiento	Indirecto
Atenuación de entrada (Insertion loss)	≤3 dB
Capacidad (hilo-hilo)	<50 pF
Capacidad (hilo-tierra)	<10 pF
Clase de protección	IP54
Color	Blanco
Conector / hilos protegidos	RJ11
Conexión del apantallamiento	sí
Contacto de señalización remota	no
Control de descargadores	no
Corriente de carga nominal CA	0,14 A
Corriente de carga nominal CC	0,2 A
Corriente de impulso de descarga total (10/350)	D1: 12,5 kA
Corriente de impulso de descarga total (8/20)	25 kA
Dimensión	170V
Frecuencia límite	100 MHz
Huella de CO2 (GWP) Cradle-to-Gate	0,4171 kg CO2e / 1 Unidad
Kategorie	Tipo 1+2+3 / D1+C2+C1
LPZ	0→3
Material	Plástico
Máxima tensión de funcionamiento CA	120 V
Máxima tensión de funcionamiento CC	170 V

Modelo a prueba de explosiones	no
Nivel de protección conductor-conductor	<300 V
Nivel de protección conductor-tierra	<650 V
Nivel de protección pantalla - tierra (S-PE)	850 V
Norma de ensayo	IEC 61643-21
Número de polos	4
Rango de temperatura	-40 °C
Rango de temperatura máx.	80 °C
Resistencia a la sobrecorriente momentánea conductor - conductor	C2: 18 kV / 9 kA (8/20µs)
Resistencia a la sobrecorriente momentánea conductor - tierra	C2: 18 kV / 9 kA (8/20µs)
Resistencia de aislamiento	>1 MΩ
Resistencia en serie por conductor	9 Ω ± 10 %
Sección de conexión flexible máx.	0,75 mm²
Sección de conexión flexible mín.	0,14 mm²
Sección de conexión multifilar máx.	0,75 mm²
Sección de conexión multifilar mín.	0,14 mm²
Sección de conexión rígida máx.	0,75 mm²
Sección de conexión rígida mín.	0,14 mm²
Señalización en el dispositivo	Visual
SPD según IEC 61643-21	Categoría I+II+III / D1+C2+C1
Valor cresta de corriente de rayo	2,5 kA
