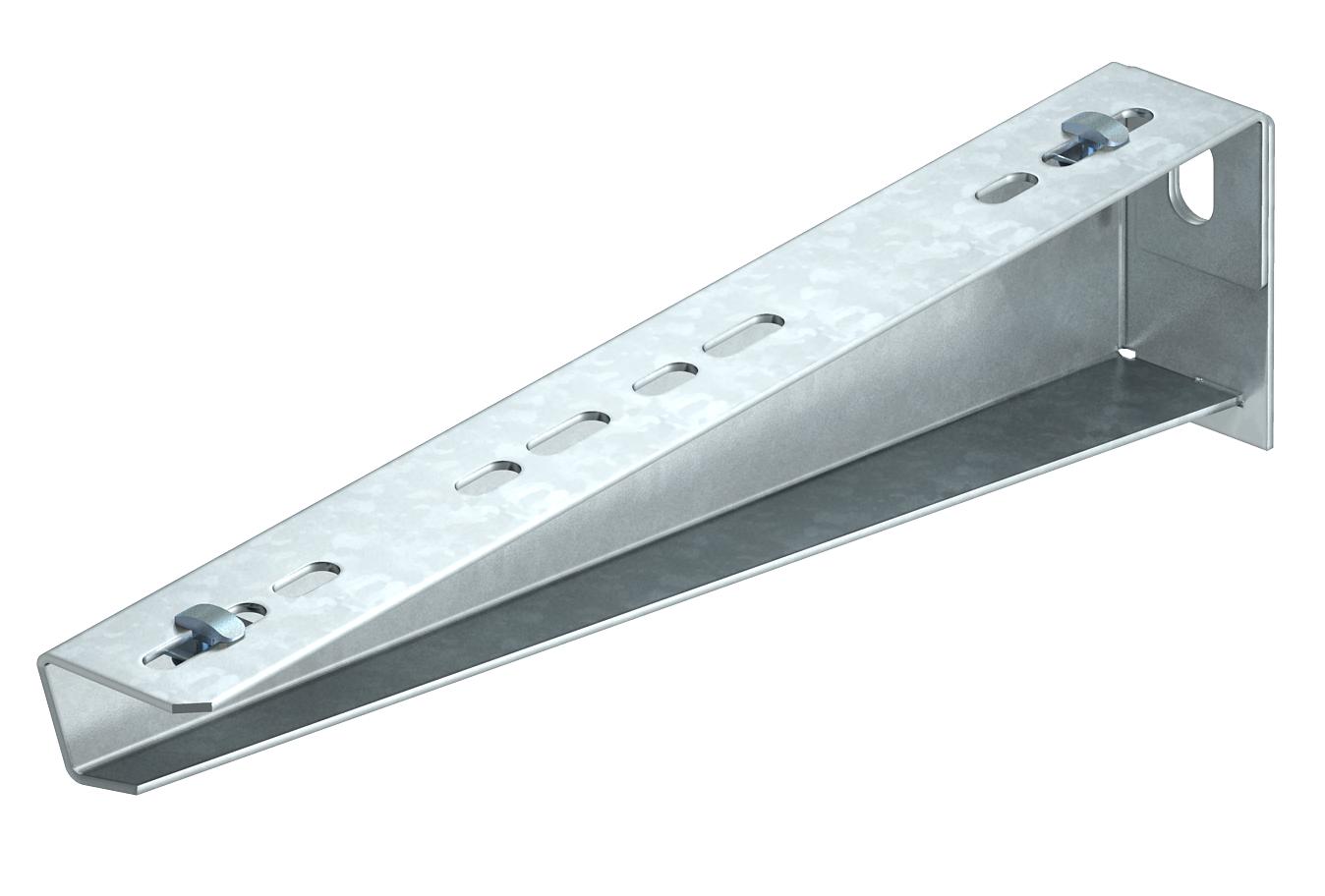

Escuadra para pared/perfil MWAM 12
Código 6424550 | EAN 4012195438526
- Descripción de producto
-
Descripción de productoEscuadra de pared/perfil para cargas ligeras, incluida fijación rápida, modelo plegado para el montaje en bandeja portacables RKSM.
-
- Datos técnicos
-
Datos técnicos
Acero inoxidable, barnizado no Altura 53 mm Altura 2,09 in Ancho 4 in Ancho 110 mm Ángulo máx. 90 mm Ángulo mín. 90 mm Color zinc Diámetro del agujero 11 mm Dimensión B110mm F en kN 1,2 kN Huella de CO2 (GWP) Cradle-to-Gate 0,4273 kg CO₂e / 1 Unidad Longitud 32,5 mm Mantenimiento de función no Maß W 110 mm Material Acero Medida A 32,5 mm Medida B 110 mm Medida H 53 mm Superficie Galvanizado en banda Versión Escuadra de pared/perfil Datos técnicos

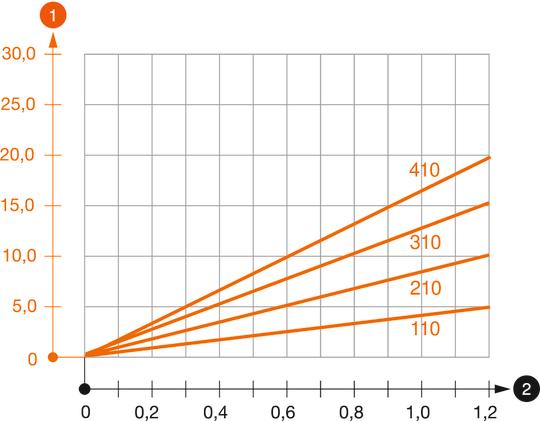

Diagrama de carga escuadra tipo MWAM 12
-
Flexión de la punta de la escuadra en caso de la carga de escuadra admisible.
-
Carga admisible de la escuadra kN sin carga humana
-
La curva de carga con longitudes de escuadra en mm
-
