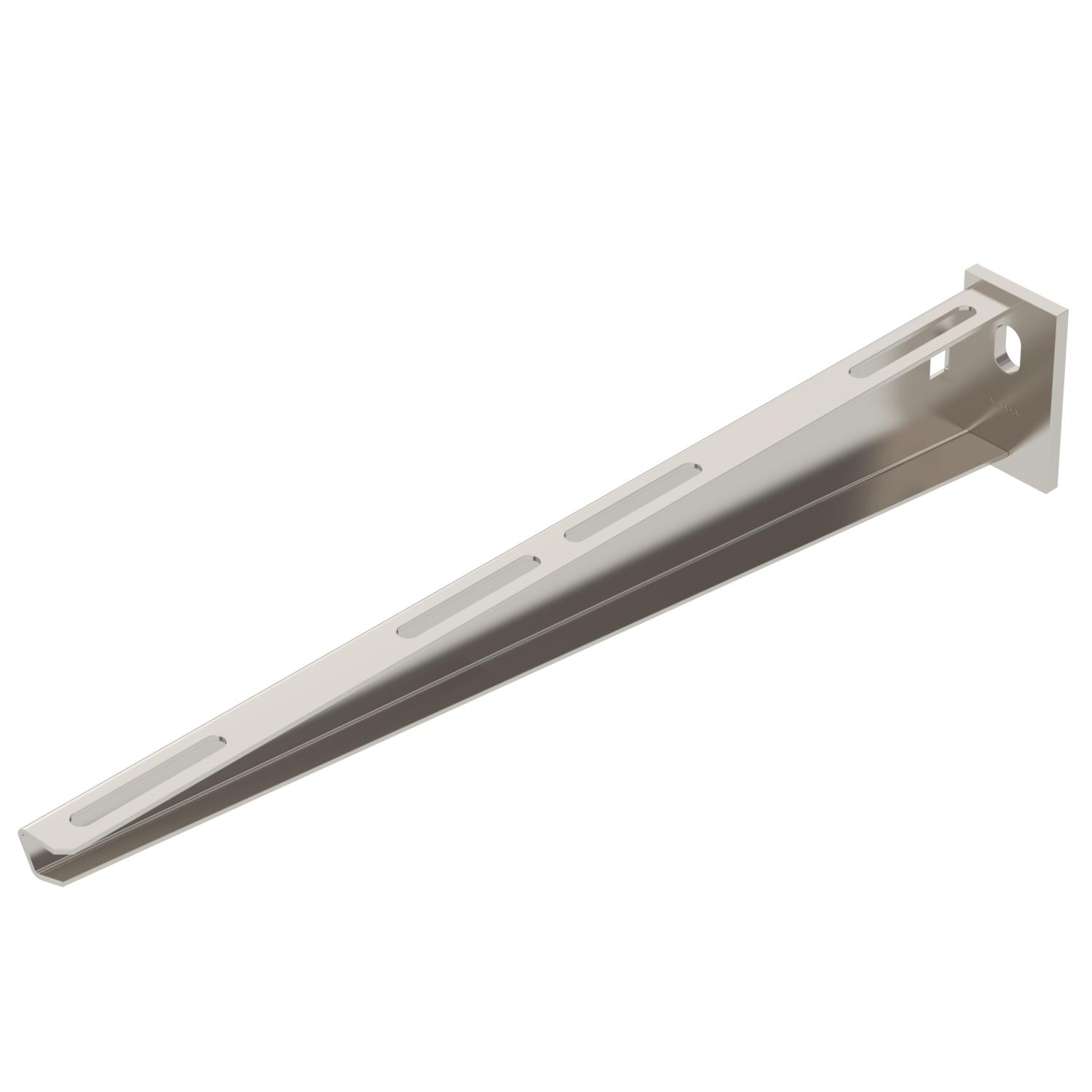

Escuadra para pared y perfil AW 15 A4
Código 6392032 | EAN 4012196817818
- Descripción de producto
-
Descripción de productoEscuadra de pared/perfil, con cabeza soldada.
-
- Datos técnicos
-
Datos técnicos
Acero inoxidable, barnizado sí Altura 70 mm Ancho 410 mm Ángulo máx. 90 mm Ángulo mín. 90 mm Color acero inoxidable Diámetro del agujero 11 mm Dimensión B410mm F en kN 1,5 kN Longitud 40 mm Mantenimiento de función no Material Acero inoxidable 1.4571 Medida A 40 mm Medida B 410 mm Medida H 70 mm Superficie Pulido, con tratamiento posterior Versión Escuadra de pared/perfil Datos técnicos
Diagrama de carga escuadra tipo AW 15
-
Flexión de la punta de la escuadra en caso de la carga de escuadra admisible.
-
Carga admisible de la escuadra kN sin carga humana
-
La curva de carga con longitudes de escuadra en mm
-
- Todos los tipos
-
Todos los tipos
-
Accesorios de montaje
Productos Tipo Código Cantidad Mín. ud. de venta
Tornillo de cabeza rebajada con tuerca combinada A4
FRSB 6x12 A4 6406142 100 Unidad - Descargas
-
