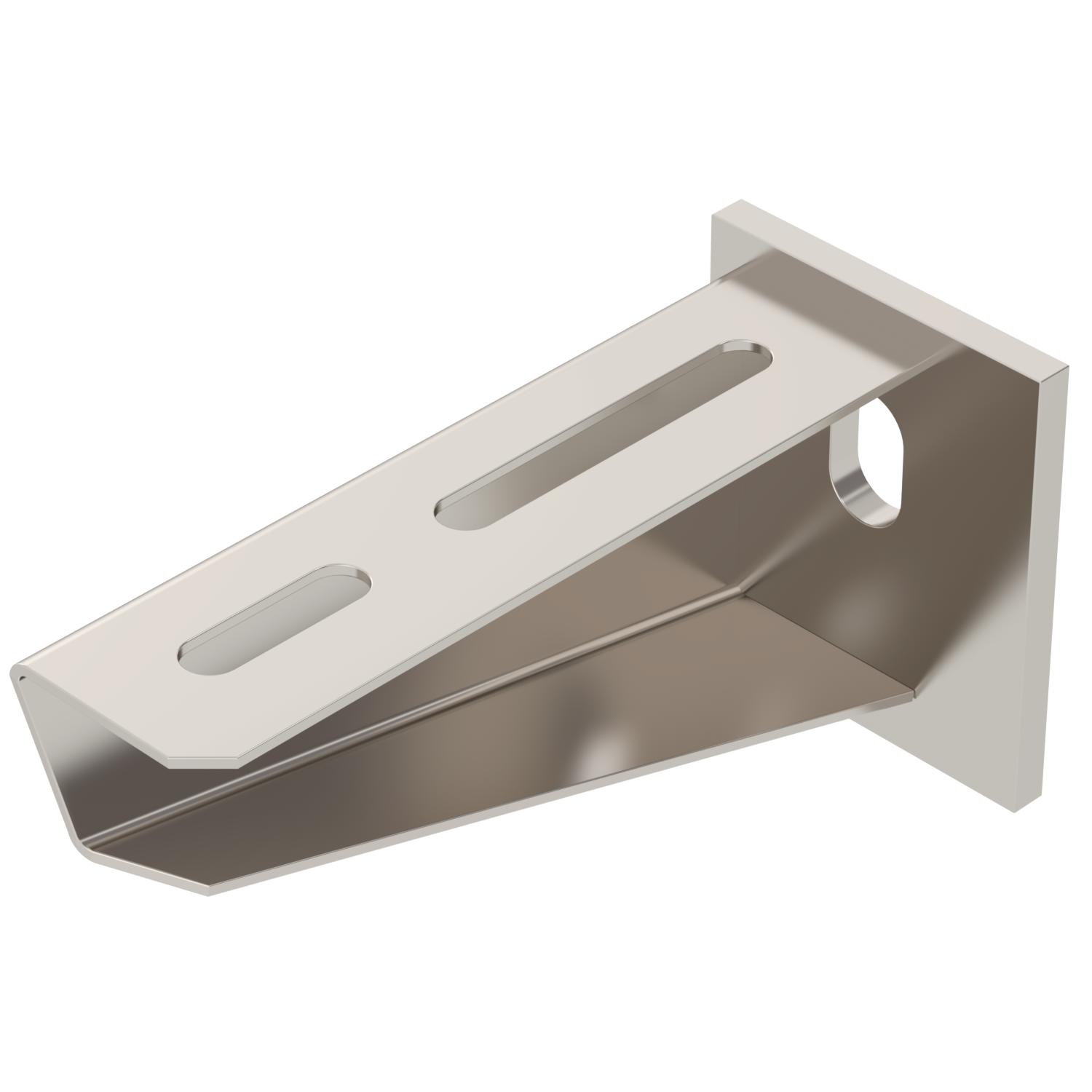

Escuadra para pared y perfil AW 30 A2
Código 6442803 | EAN 4012196208937
- Descripción de producto
-
Descripción de productoEscuadra de pared/perfil de cargas medias con cabeza para perfil soldada.
-
- Datos técnicos
-
Datos técnicos
Acero inoxidable, barnizado sí Altura 60 mm Ancho 110 mm Ángulo máx. 90 mm Ángulo mín. 90 mm Color acero inoxidable Diámetro del agujero 11 mm Dimensión B110mm F en kN 3 kN Longitud 50 mm Mantenimiento de función no Material Acero inoxidable 1.4301 Medida A 50 mm Medida B 110 mm Medida H 60 mm Superficie Pulido, con tratamiento posterior Versión Escuadra de pared/perfil Datos técnicos
Diagrama de carga escuadra AW 30
-
Flexión de la punta de la escuadra en caso de la carga de escuadra admisible.
-
Carga admisible de la escuadra kN sin carga humana
-
La curva de carga con longitudes de escuadra en mm
-
- Todos los tipos
-
Todos los tipos
-
Accesorios de montaje
Productos Tipo Código Cantidad Mín. ud. de venta
Tornillo de cabeza rebajada con tuerca combinada A2
FRSB 6x12 A2 6406138 100 Unidad - Descargas
-
