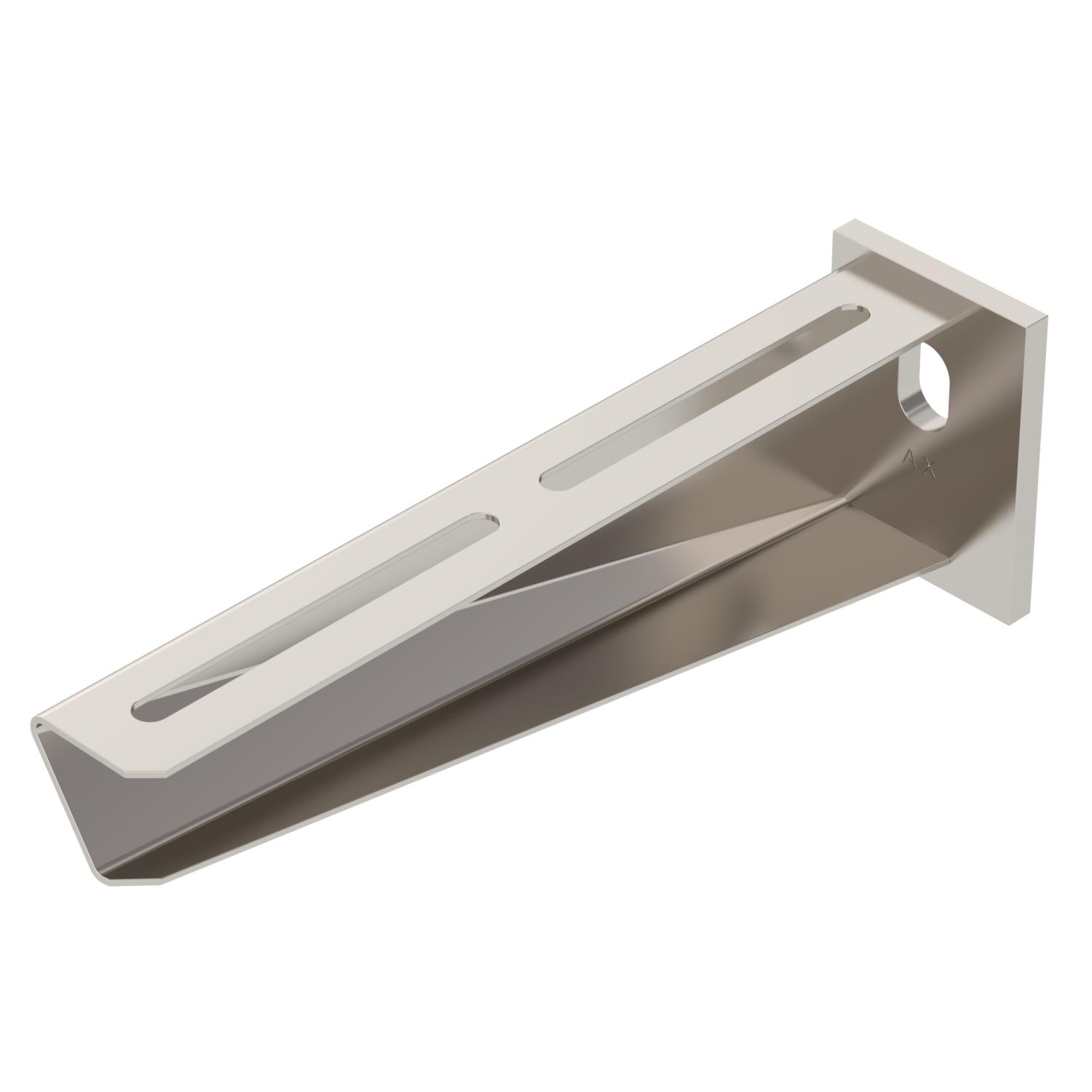

Escuadra para pared y perfil AW 30 A4
Código 6443311 | EAN 4012196349753
- Descripción de producto
-
Descripción de productoEscuadra de pared/perfil con cabeza para perfil soldada en un ancho de 210 mm.
-
- Datos técnicos
-
Datos técnicos

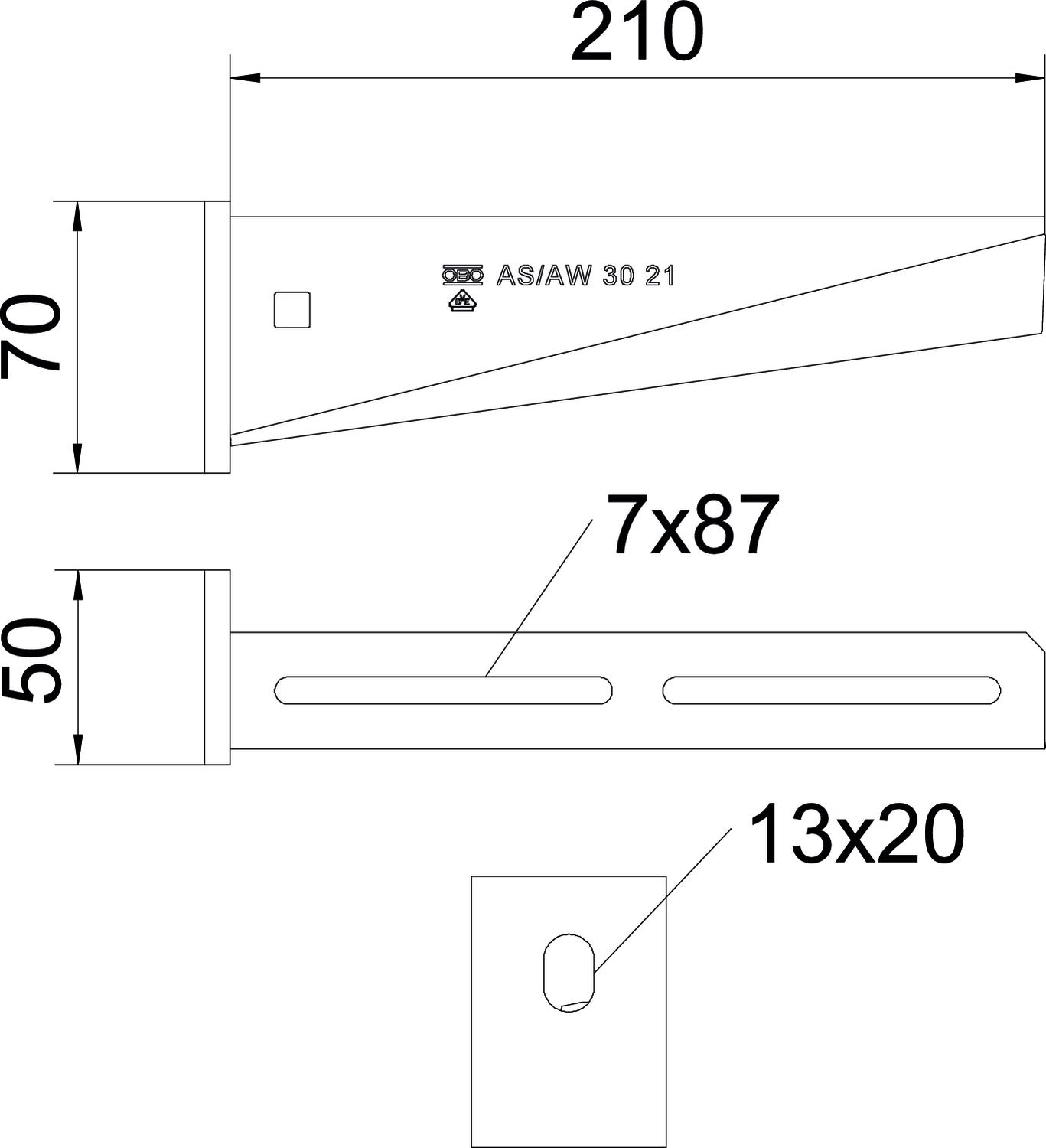

Acero inoxidable, barnizado no Altura 70 mm Ancho 210 mm Ángulo máx. 90 mm Ángulo mín. 90 mm Color acero inoxidable Diámetro del agujero 13 mm Dimensión B210mm F en kN 3 kN Huella de CO2 (GWP) Cradle-to-Gate 2,116 kg CO2e / 1 Unidad Longitud 50 mm Mantenimiento de función no Material Acero inoxidable 1.4571 Medida A 50 mm Medida B 210 mm Medida H 70 mm Superficie Pulido, con tratamiento posterior Versión Escuadra de pared/perfil Datos técnicos
Diagrama de carga escuadra AW 30
-
Flexión de la punta de la escuadra en caso de la carga de escuadra admisible.
-
Carga admisible de la escuadra kN sin carga humana
-
La curva de carga con longitudes de escuadra en mm
-
- Todos los tipos
-
Accesorios de montaje
Productos Tipo Código Cantidad Mín. ud. de venta
Tornillo de cabeza rebajada con tuerca combinada A4
FRSB 6x12 A4 6406142 100 Unidad - Descargas
-
