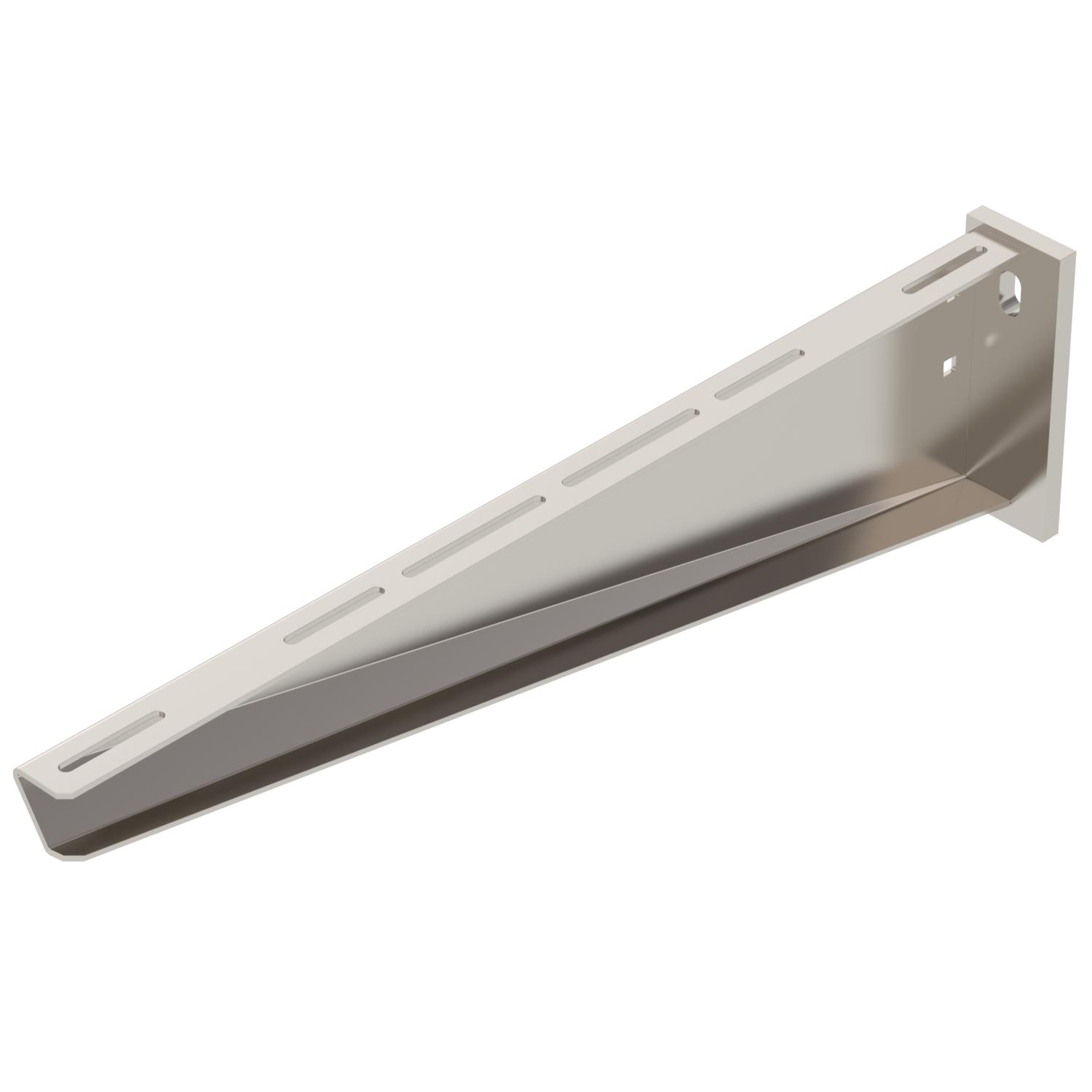

Escuadra para pared y perfil AW 55 A2
Código 6443079 | EAN 4012196661152
- Descripción de producto
-
Descripción de productoEscuadra de pared/perfil para cargas pesadas con cabeza para perfil soldada.
-
- Datos técnicos
-
Datos técnicos

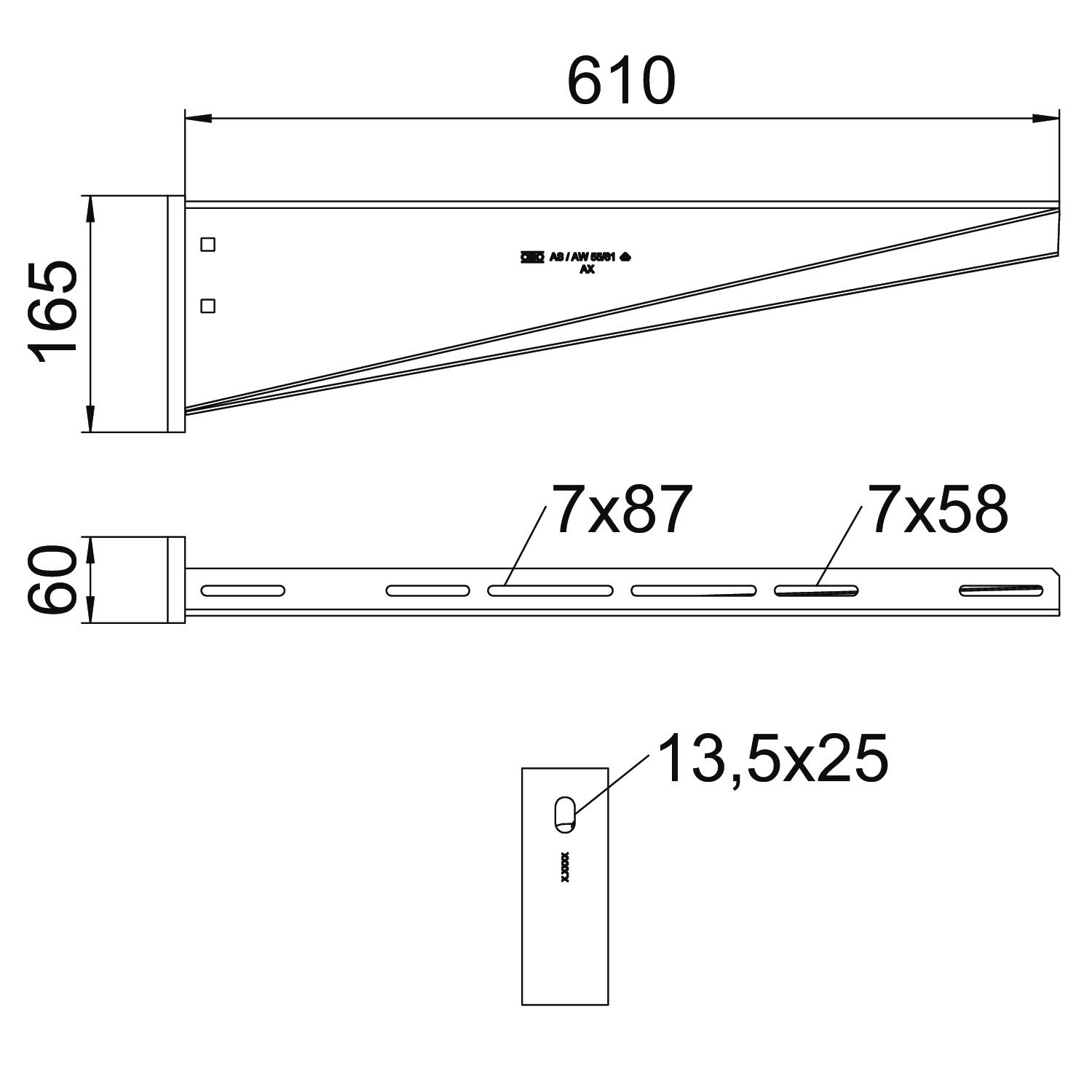

Acero inoxidable, barnizado sí Altura 165 mm Ancho 610 mm Ángulo máx. 90 mm Ángulo mín. 90 mm Color acero inoxidable Diámetro del agujero 13,5 mm Dimensión 610 mm F en kN 5,5 kN Huella de CO2 (GWP) Cradle-to-Gate 16,9747 kg CO2e / 1 Unidad Longitud 60 mm Mantenimiento de función no Material Acero inoxidable 1.4301 Medida A 60 mm Medida B 610 mm Medida H 165 mm Superficie Pulido, con tratamiento posterior Versión Escuadra de pared/perfil Datos técnicos
Diagrama de carga escuadra tipo AW 55
-
Flexión de la punta de la escuadra en caso de la carga de escuadra admisible.
-
Carga admisible de la escuadra kN sin carga humana
-
La curva de carga con longitudes de escuadra en mm
-
- Todos los tipos
-
Todos los tipos
-
Accesorios de montaje
Productos Tipo Código Cantidad Mín. ud. de venta
Tornillo de cabeza rebajada con tuerca combinada A2
FRSB 6x12 A2 6406138 100 Unidad - Descargas
-
