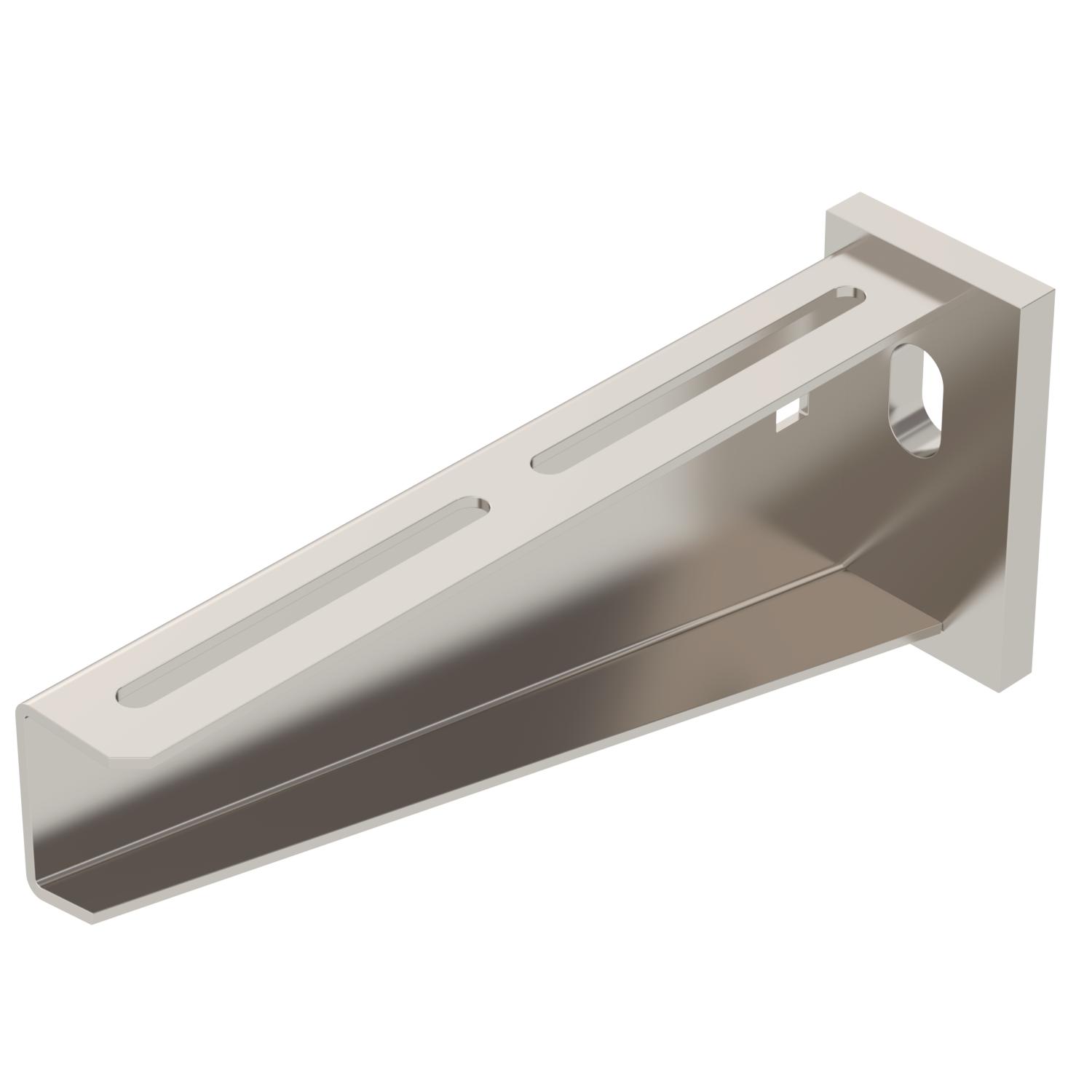

Escuadra para pared y perfil AW 55 A4
Código 6418557 | EAN 4012195912965
- Descripción de producto
-
Descripción de productoEscuadra de pared/perfil para cargas pesadas con cabeza para perfil soldada.
-
- Datos técnicos
-
Datos técnicos
Acero inoxidable, barnizado sí Altura 90 mm Ancho 210 mm Ángulo máx. 90 mm Ángulo mín. 90 mm Color acero inoxidable Diámetro del agujero 13,5 mm Dimensión B210mm F en kN 5,5 kN Longitud 50 mm Mantenimiento de función no Material Acero inoxidable 1.4571 Medida A 50 mm Medida B 210 mm Medida H 90 mm Superficie Pulido, con tratamiento posterior Versión Escuadra de pared/perfil Datos técnicos
Diagrama de carga escuadra tipo AW 55
-
Flexión de la punta de la escuadra en caso de la carga de escuadra admisible.
-
Carga admisible de la escuadra kN sin carga humana
-
La curva de carga con longitudes de escuadra en mm
-
- Todos los tipos
-
Accesorios de montaje
Productos Tipo Código Cantidad Mín. ud. de venta
Tornillo de cabeza rebajada con tuerca combinada A4
FRSB 6x12 A4 6406142 100 Unidad - Descargas
-
Hoja de datos AW 55 21 A4 / 6418557 , 0.21MB , pdfDeclaración de conformidad UE AW 55 21 A4 / 6418557 , 0.13MB , pdfDeclaración de protección medioambiental (EPD) AW 55 21 A4 / 6418557 , 1.48MB , pdfDeclaración de conformidad UK AW 55 21 A4 / 6418557 , 0.09MB , pdfREACH Declaración de conformidad AW 55 21 A4 / 6418557 , 0.12MB , pdfRoHS Declaración de conformidad AW 55 21 A4 / 6418557 , 0.12MB , pdfInstrucciones de montaje General information on the mounting , 2.00MB , pdfInstrucciones de montaje Instrucciones de montaje de sistemas de perfil en U , 2.02MB , pdf
