Escuadra para pared y perfil AWG 15 A2
Código 6420628 | EAN 4012195058380
- Descripción de producto
-
Descripción de productoEscuadra de pared/perfil, con cabeza soldada para fijación de bandeja de rejilla sin tornillos.
-
- Datos técnicos
-
Datos técnicos

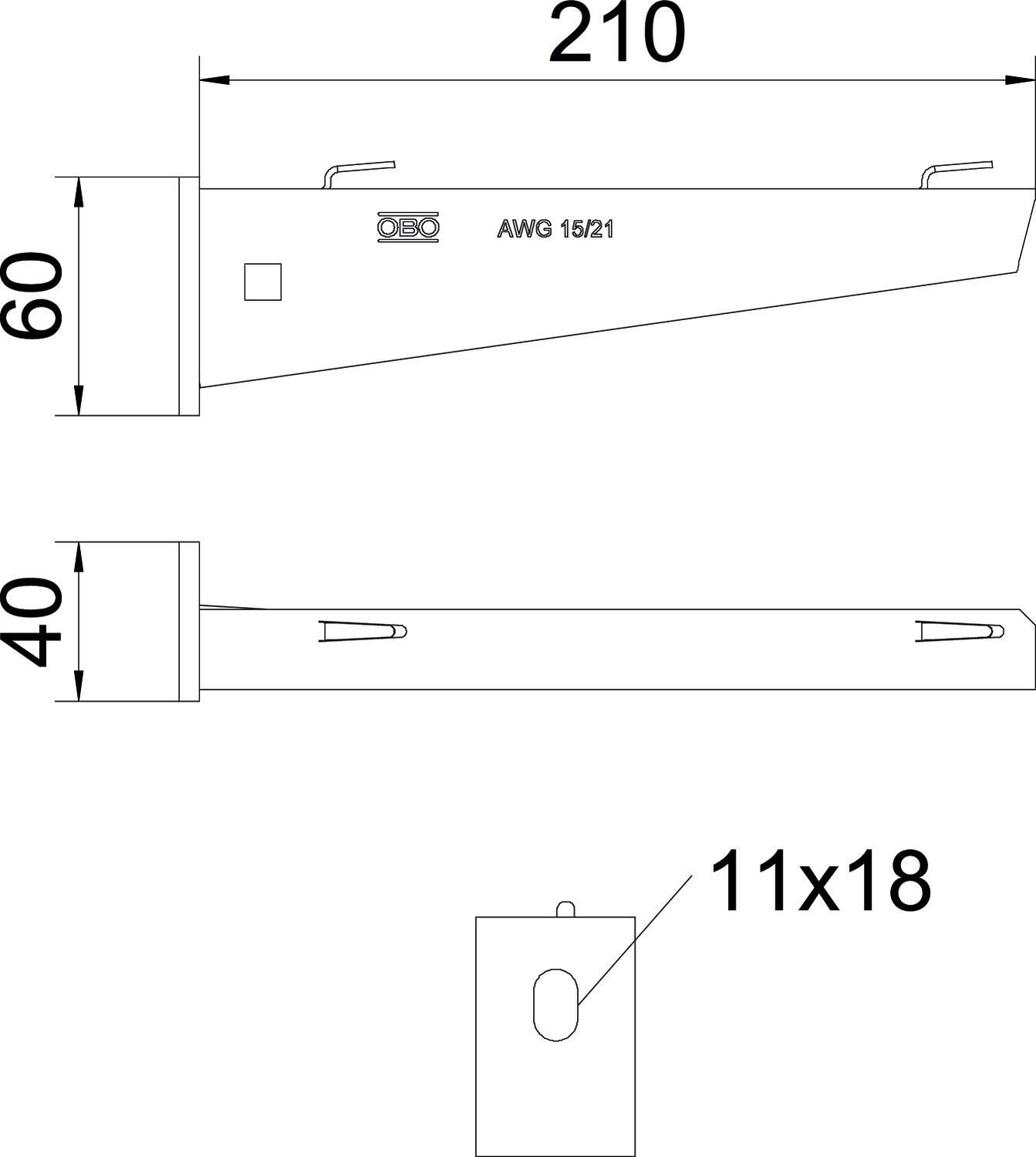

Acero inoxidable, barnizado sí Altura 60 mm Ancho 210 mm Ángulo máx. 90 mm Ángulo mín. 90 mm Color acero inoxidable Diámetro del agujero 11 mm Dimensión B210mm F en kN 1,5 kN Huella de CO2 (GWP) Cradle-to-Gate 1,3634 kg CO2e / 1 Unidad Longitud 40 mm Mantenimiento de función no Material Acero inoxidable 1.4301 Medida A 40 mm Medida B 210 mm Medida H 60 mm Para ancho máx. 200 mm Para ancho mín. 200 Superficie Pulido, con tratamiento posterior Versión Escuadra de pared/perfil Datos técnicos
Diagrama de carga escuadra tipo AW G 15
-
Flexión de la punta de la escuadra en caso de la carga de escuadra admisible.
-
Carga admisible de la escuadra kN sin carga humana
-
La curva de carga con longitudes de escuadra en mm
-
- Todos los tipos
-
Todos los tipos
