Escuadra para pared y perfil AWG 15 A4
Código 6420642 | EAN 4012195706304
- Descripción de producto
-

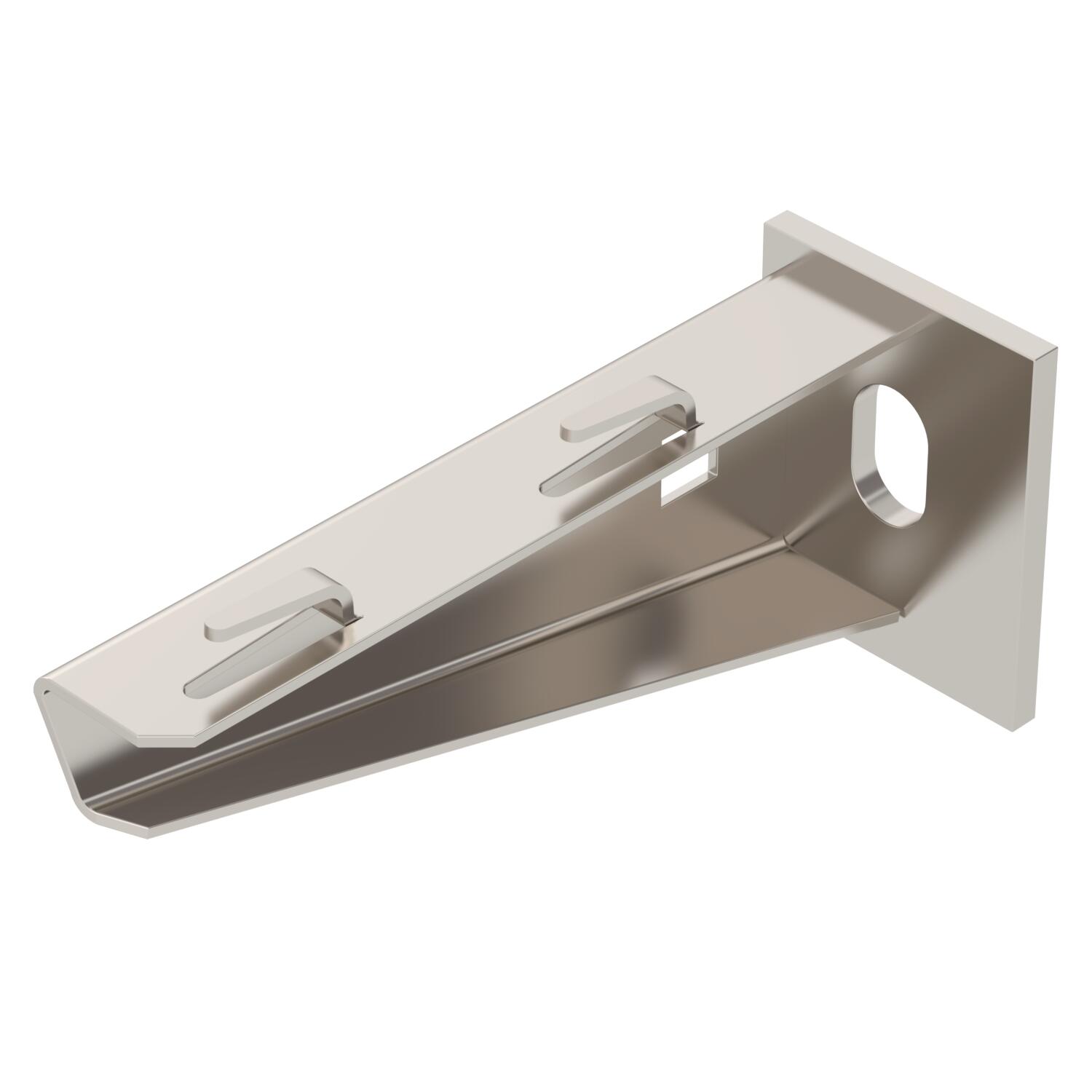

Descripción de productoEscuadra de pared/perfil, con cabeza soldada para fijación de bandeja de rejilla sin tornillos.
-
- Datos técnicos
-
Datos técnicos

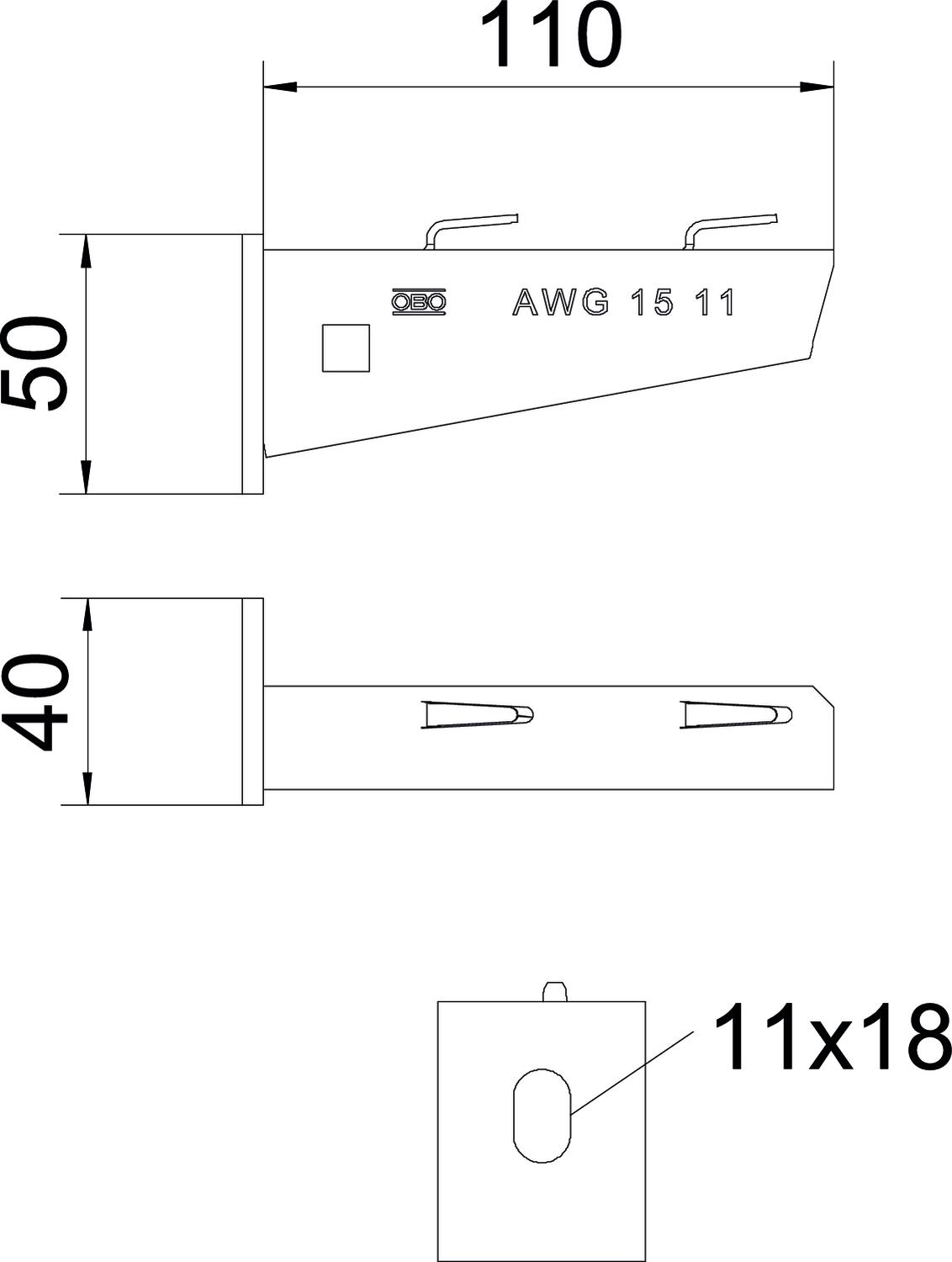

Acero inoxidable, barnizado no Altura 50 mm Ancho 110 mm Ángulo máx. 90 mm Ángulo mín. 90 mm Color acero inoxidable Diámetro del agujero 11 mm Dimensión B110mm F en kN 1,5 kN Longitud 40 mm Mantenimiento de función no Material Acero inoxidable 1.4571 Medida A 40 mm Medida B 110 mm Medida H 50 mm Para ancho máx. 300 mm Para ancho mín. 300 Superficie Pulido, con tratamiento posterior Versión Escuadra de pared/perfil Datos técnicos
Diagrama de carga escuadra tipo AW G 15
-
Flexión de la punta de la escuadra en caso de la carga de escuadra admisible.
-
Carga admisible de la escuadra kN sin carga humana
-
La curva de carga con longitudes de escuadra en mm
-
