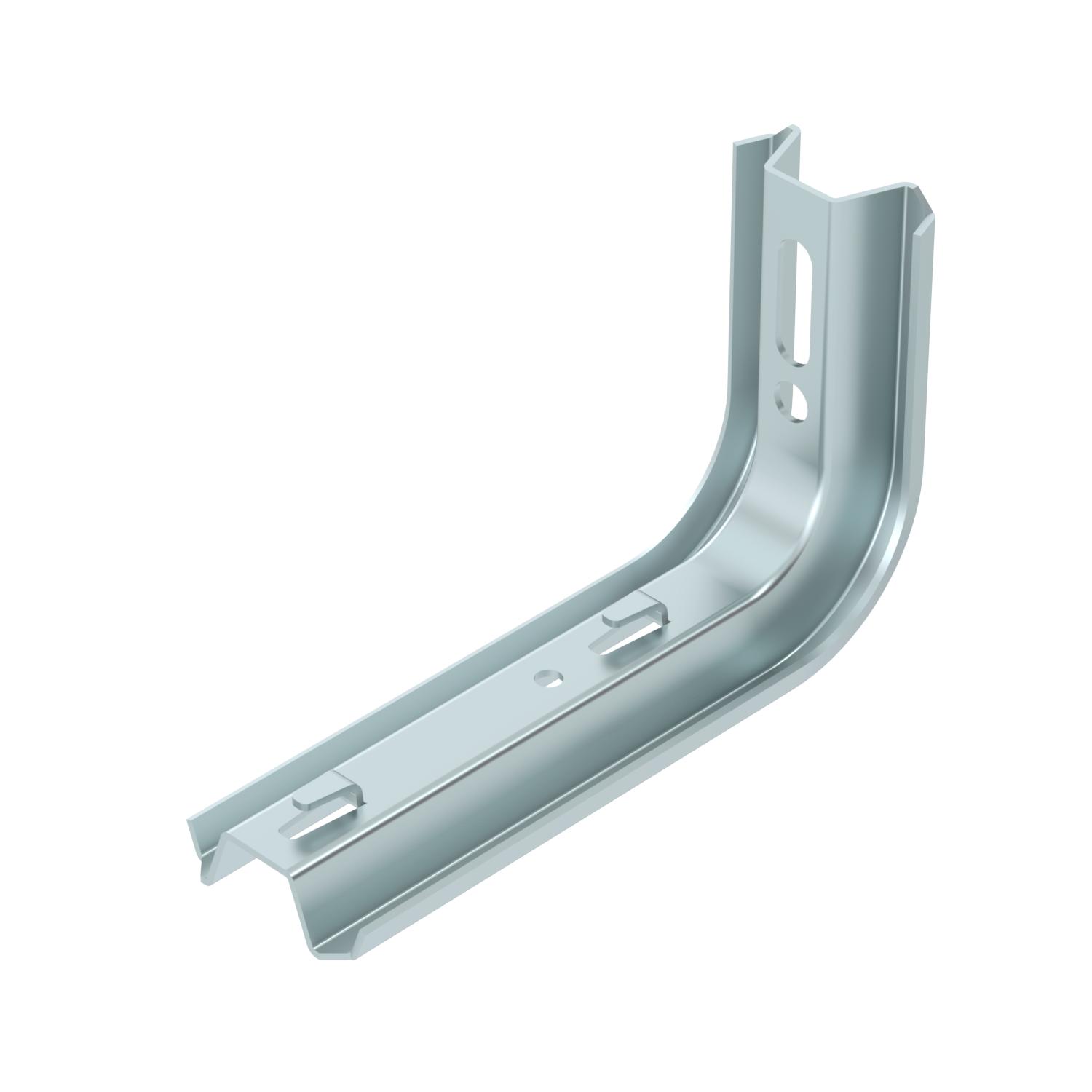

Escuadra TP para pared o perfil FS
Código 6366023 | EAN 4012196627615
- Descripción de producto
-
Descripción de productoEscuadra TP con pestañas para la fijación de bandejas de rejilla sin tornillos.
-
- Datos técnicos
-
Datos técnicos
Acero inoxidable, barnizado no Altura 120 mm Ancho 60 mm Color zinc Dimensión B195mm F en kN 1 kN Huella de CO2 (GWP) Cradle-to-Gate 0,9246 kg CO2e / 1 Unidad Longitud 195 mm Mantenimiento de función no Maß W 100 mm Material Acero Medida B 60 mm Medida H 120 mm Medida L 195 mm Para ancho máx. 150 mm Para ancho mín. 150 Superficie Galvanizado en banda Versión Escuadra de pared/perfil Datos técnicos
Diagrama de carga escuadra TPSAG
-
Flexión de la punta de la escuadra en caso de la carga de escuadra admisible.
-
Carga admisible de la escuadra kN sin carga humana
-
Distancia entre los apoyos en m
-
- Todos los tipos
-
Accesorios de montaje
Productos Tipo Código Cantidad Mín. ud. de venta
Tapón protector
TPS KS OR 6364625 10 Unidad
Pieza distanciadora FS
DS 4 FS 6416551 20 Unidad - Descargas
-
Hoja de datos TPSAG 195 FS / 6366023 , 0.32MB , pdfDeclaración de conformidad UE TPSAG 195 FS / 6366023 , 0.13MB , pdfDeclaración de conformidad UK TPSAG 195 FS / 6366023 , 0.09MB , pdfREACH Declaración de conformidad TPSAG 195 FS / 6366023 , 0.12MB , pdfRoHS Declaración de conformidad TPSAG 195 FS / 6366023 , 0.13MB , pdfDeclaración de protección medioambiental (EPD) TPSAG 195 FS / 6366023 , 1.48MB , pdfGuía de selección GR-Magic® , 0.27MB , pdfInstrucciones de montaje General information on the mounting , 2.00MB , pdf
