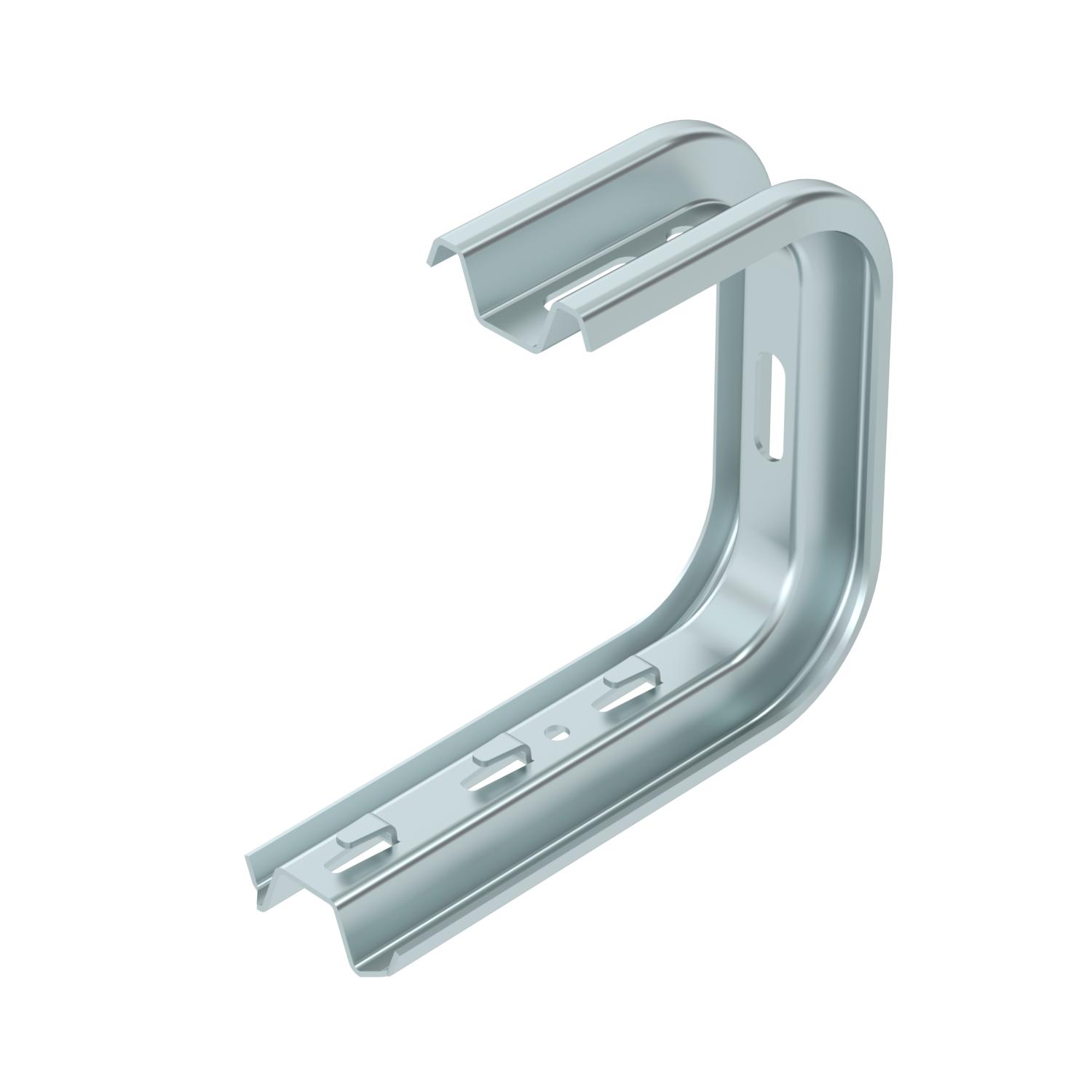

Escuadra TP para pared y techo FS
Código 6365914 | EAN 4012196042609
- Descripción de producto
-
Descripción de productoEscuadra de pared/techo TP con pestañas para la fijación de bandeja de rejilla sin tornillos.
-
- Datos técnicos
-

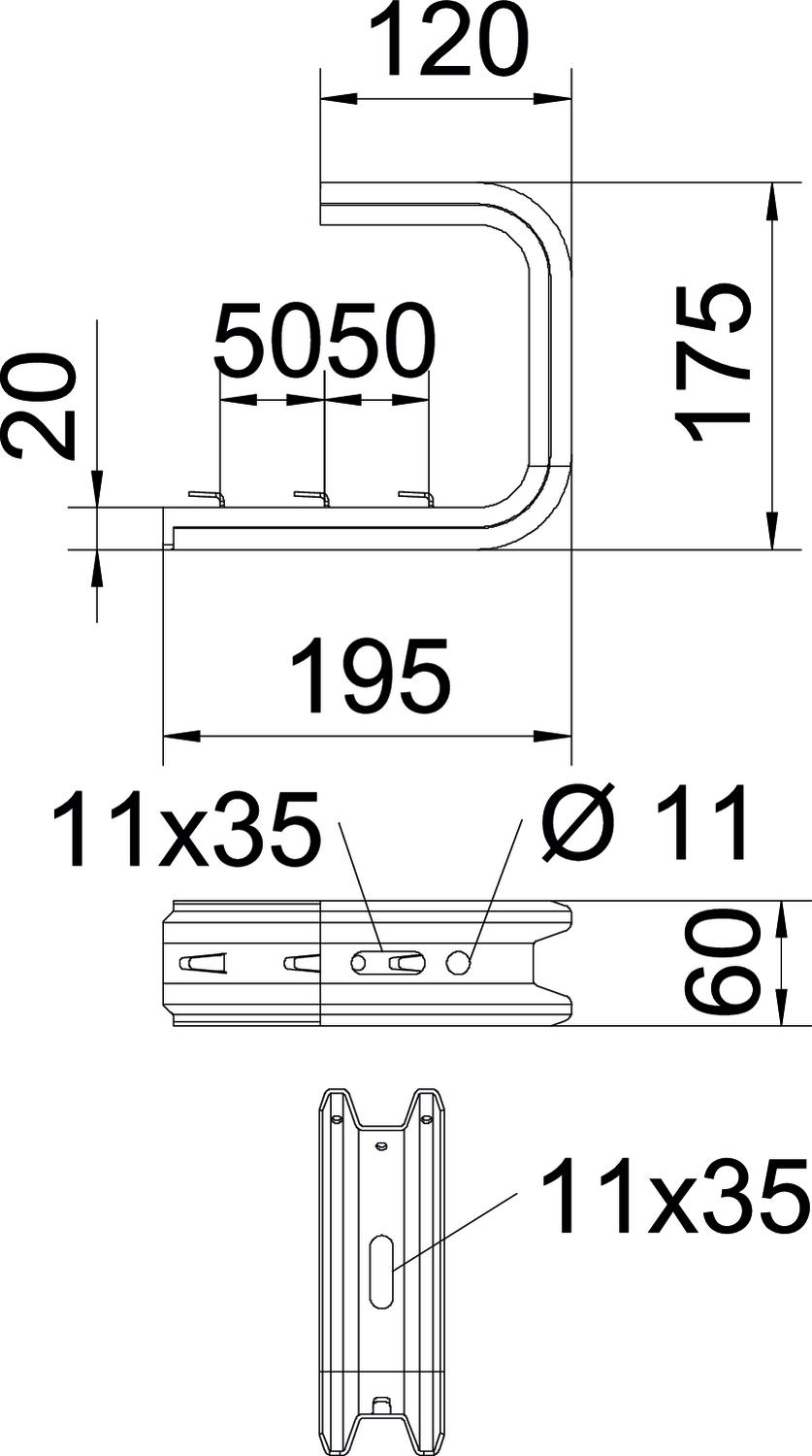

Dimensiones
Altura 60 mm Ancho 195 mm Apropiado para bandeja de escalera no Apropiado para bandeja de rejilla sí Apropiado para bandeja portacables no Color zinc Dimensión B195mm F en kN pared 1,05 kN F en kN techo 0,95 kN Huella de CO2 (GWP) Cradle-to-Gate 1,3857 kg CO2e / 1 Unidad Longitud 175 mm Mantenimiento de función no Material Acero Medida B 195 mm Medida L 100 mm Para ancho máx. 150 mm Para ancho mín. 150 Superficie Galvanizado en banda Versión Perfil de suspensión (estribo C) Datos técnicos
Diagrama de carga suspensión a techo TPDG
-
Flexión de la punta de la escuadra en caso de la carga de escuadra admisible.
-
Carga admisible de la escuadra kN sin carga humana
-
La curva de carga con longitudes de escuadra en mm
-
- Todos los tipos
-
Todos los tipos
- Descargas
-
Hoja de datos TPDG 195 FS / 6365914 , 0.33MB , pdfDeclaración de conformidad UE TPDG 195 FS / 6365914 , 0.13MB , pdfDeclaración de conformidad UK TPDG 195 FS / 6365914 , 0.09MB , pdfREACH Declaración de conformidad TPDG 195 FS / 6365914 , 0.12MB , pdfRoHS Declaración de conformidad TPDG 195 FS / 6365914 , 0.13MB , pdfGuía de selección GR-Magic® , 0.27MB , pdfInstrucciones de montaje General information on the mounting , 2.00MB , pdf
