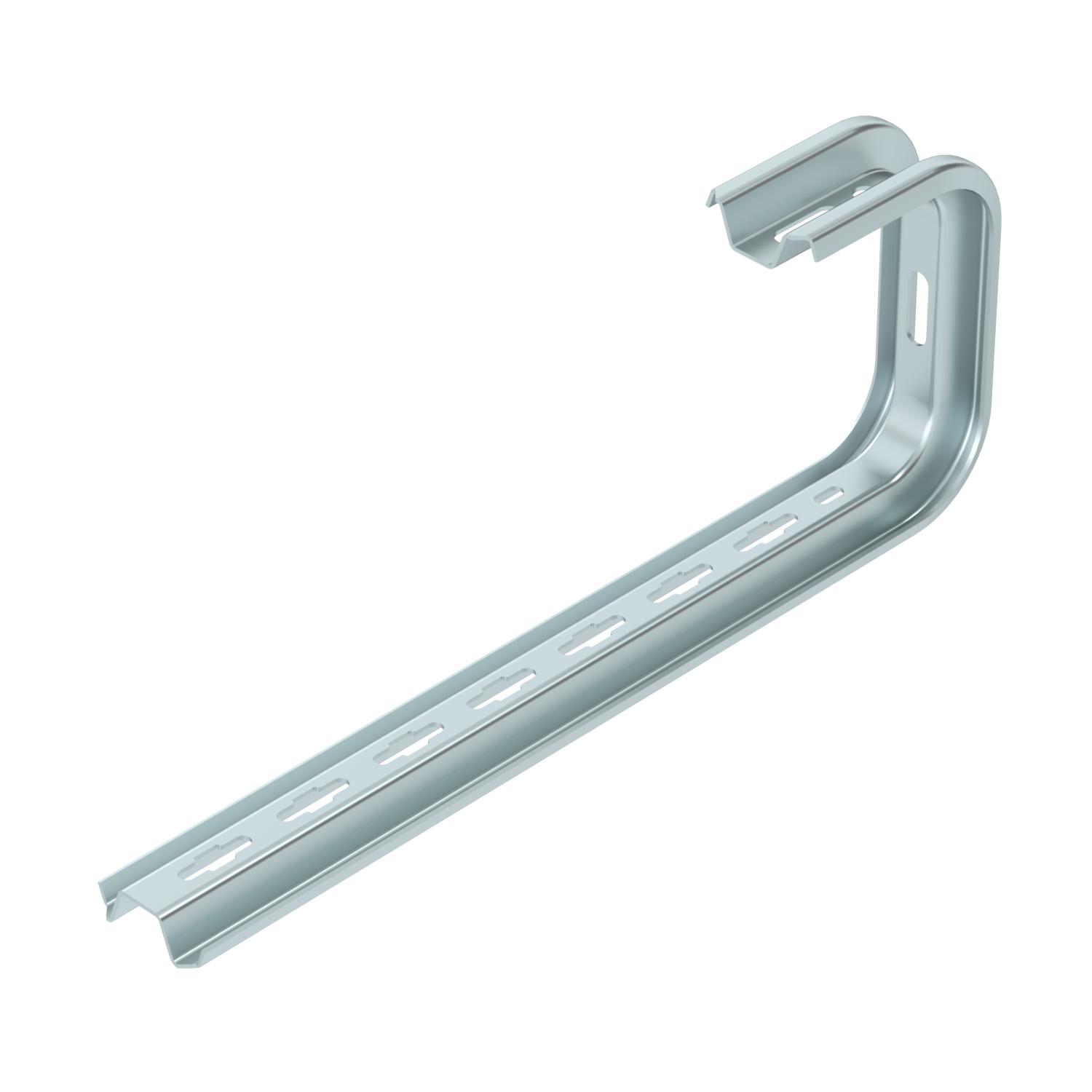

Escuadra TP para pared y techo FS
Código 6363826 | EAN 4012195460381
- Descripción de producto
-
Descripción de productoEscuadra de pared/techo TP para la fijación universal de construcciones.
-
- Datos técnicos
-
Datos técnicos
Ajustable no Altura 60 mm Ancho 445 mm Apropiado para bandeja de escalera sí Apropiado para bandeja de rejilla sí Apropiado para bandeja portacables sí Color zinc Dimensión B445mm F en kN pared 0,45 kN F en kN techo 0,35 kN Huella de CO2 (GWP) Cradle-to-Gate 2,1901 kg CO2e / 1 Unidad Longitud 445 mm Mantenimiento de función no Material Acero Medida B 445 mm Medida H 175 mm Para ancho máx. 400 mm Para ancho mín. 400 Superficie Galvanizado en banda Versión Perfil de suspensión (estribo C) Datos técnicos
Diagrama de carga suspensión a techo TPD
-
Flexión de la punta de la escuadra en caso de la carga de escuadra admisible.
-
Carga admisible de la escuadra kN sin carga humana
-
La curva de carga con longitudes de escuadra en mm
-
- Todos los tipos
-
Todos los tipos
-
Accesorios de montaje
Productos Tipo Código Cantidad Mín. ud. de venta
Tornillo de cabeza rebajada con tuerca combinada F
FRSB 6x12 F 6406122 100 Unidad - Descargas
-
Hoja de datos TPD 445 FS / 6363826 , 0.28MB , pdfDeclaración de conformidad UE TPD 445 FS / 6363826 , 0.12MB , pdfREACH Declaración de conformidad TPD 445 FS / 6363826 , 0.12MB , pdfRoHS Declaración de conformidad TPD 445 FS / 6363826 , 0.12MB , pdfInstrucciones de montaje Instrucciones de montaje de sistemas de perfil en TP , 0.04MB , pdfInstrucciones de montaje General information on the mounting , 2.00MB , pdf
