Gancho de tejado universal para montaje de módulos FV, tejado de tejas
Código 5901410 | EAN 4012197368685
- Descripción de producto
-
Descripción de productoGancho de tejado para montaje de módulos fotovoltaicos en tejados inclinados en combinación con el perfil de soporte TP 45. Apto para tejados de tejas. Fijación por encaje al perfil de soporte. Montaje en vigas con tornillos de cabeza plana TKS. El gancho del techo se puede ajustar horizontal y verticalmente de forma continua mediante uniones atornilladas, llave Torx 40 adecuada Ajuste de altura en el área del listón de tejado de 40 a 54 mm, posibilidad de ajuste lateral hasta 76 mm, ajuste de altura del perfil de soporte hasta 18 mm.
-
- Datos técnicos
-
Datos técnicos
Ajustable sí Altura de placa de fijación 36 mm Ancho 120 mm Anchura de placa de fijación 75 mm Anclaje Tornillos Ángulo de inclinación mín. 90 ° Apropiado para fijación tejado fotovoltaico/fijación a fachada Fijación en tejado inclinado Apropiado para material de tejado Teja Color acero inoxidable Con placa de montaje sí Dimensión 140x197x144 Disposición horizontal/vertical Grosor del material 6 mm Huella de CO2 (GWP) Cradle-to-Gate 6,9457 kg CO2e / 1 Unidad Longitud de placa de fijación 120 mm Material Acero inoxidable 1.4301 Perforación de tejado necesaria sí Superficie Pulido, con tratamiento posterior - Todos los tipos
-
Accesorios del sistema
Productos Tipo Código Cantidad Mín. ud. de venta
Perfil para montaje de módulos FV
TP 45 2350 ALU 5900405 4 Unidad
Perfil para montaje de módulos FV
TP 45 4700 ALU 5900410 4 Unidad
Perfil para montaje de módulos FV, negro
TP 45 4700 ALU S 5900412 4 Unidad Accesorios de montaje
Productos Tipo Código Cantidad Mín. ud. de venta

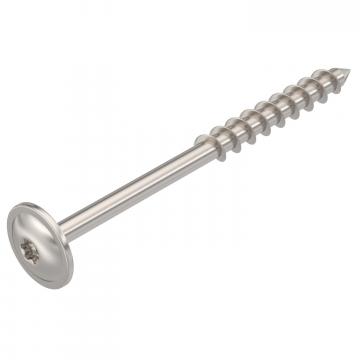

Tornillo de cabeza plana para ganchos de tejado
TKS 8x100 A2 5901800 100 Unidad
Tornillo de cabeza plana para ganchos de tejado
TKS 8x120 A2 5901802 100 Unidad
Tornillo de cabeza plana para ganchos de tejado
TKS 8x200 A2 5901804 50 Unidad - Descargas
-
Hoja de datos DHU A2 / 5901410 , 0.16MB , pdfREACH Declaración de conformidad DHU A2 / 5901410 , 0.12MB , pdfRoHS Declaración de conformidad DHU A2 / 5901410 , 0.13MB , pdfInstrucciones de montaje PV mounting systems for pitched roofs , 4.03MB , pdfNo hay textos informativos disponibles para este producto
