- Descripción de producto
-

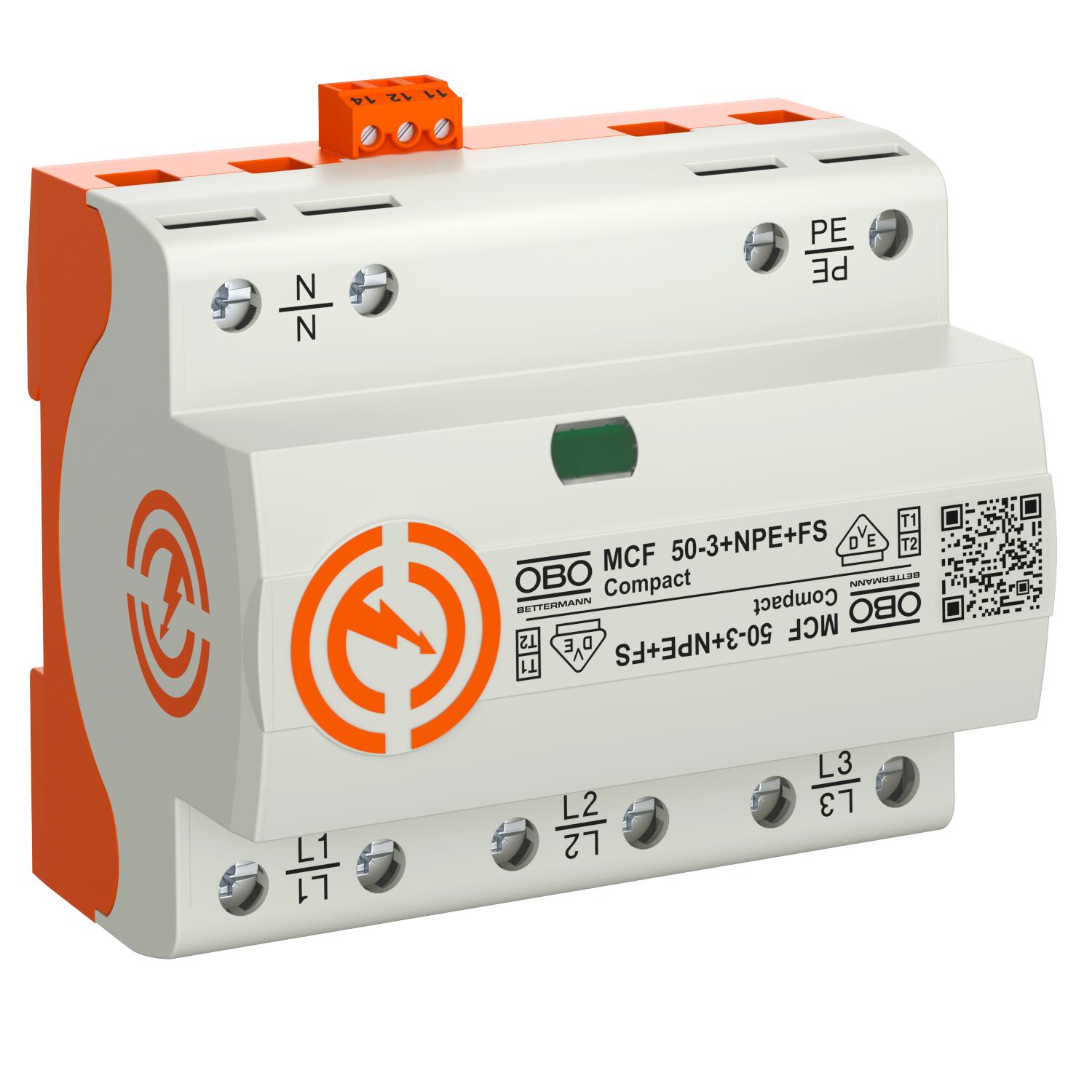

Descripción de productoDescargador de sobretensión de rayo combinado tipo 1+2
Nivel de protección <1,5 kV
Para protección contra rayos, conexión equipotencial según VDE 0185-305 (IEC 62305)
Capacidad de descarga de corriente de rayo 50 kA (10/350) 3+NPE
La red eléctrica sigue la supresión de corriente de 50 kA Ipeak, fusible de protección contra sobretensiones de hasta 315 A gL/gG
Cumple con los requisitos de VDE-AR-N 4100 para su uso en la zona previa al contador.
Pararrayos que no se expanden, para uso en cajas de distribución
Aplicación: Plantas industriales y edificios con protección exterior contra rayos de clases I a IV.
Aparato de protección Compact
-
- Datos técnicos
-

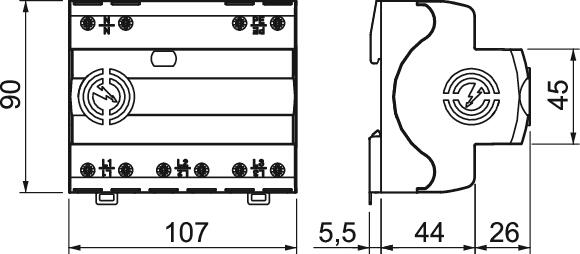

Dimensiones
Altura 70 mm Ancho 107 mm Capacidad de extinción de corriente de seguimiento (eff) [N-PE] 50 kA Clase de protección IP20 Clasificación según la norma EN 61643-11 Tipo 1+2 Contactos FM Contacto inversor Corriente de impulso de descarga (8/20 µs) [total] 50 kA Corriente de impulso de rayo (10/350 μs) 12,5 kA Corriente de impulso tipo rayo (10/350) [total] 50 kA Dimensión 255V Estructura de red TN-C Estructura de red TN sí Estructura de red TN-C sí Estructura de red TN-C-S sí Estructura de red TN-S sí Estructura de red TT sí Humedad máx. 95 % Humedad mín. 5 % Intensidad nominal de descarga (8/20 µs) 35 kA Intensidad nominal de descarga (8/20 µs) [L-N] 35 kA Intensidad nominal de descarga (8/20 µs) [N-PE] 100 kA Longitud 90 mm Material de la carcasa PA UL 94 V-0 Máx. protección contra sobrecorrientes del lado de la red 315 A Máx. protección previa por fusibles 315 A Máxima corriente de descarga (8/20 μs) 50 kA Máxima corriente de descarga (8/20 μs) [L-N] 50 kA Máxima corriente de descarga (8/20 μs) [N-PE] 100 kA Máxima tensión de funcionamiento CA 255 V Modelo de polos 3+N/PE Modo de montaje Raíl simétrico 35 mm Nivel de protección común [L-PE] 2,5 kV Nivel de protección [L-N] ≤1,5 Número de polos 4 Par de giro 5 Nm Potencia de conexión CA 250V/ 1,5A Potencia de conexión CC 250V/ 0,1A Rango de temperatura -40 °C Rango de temperatura máx. 80 °C Resistencia al cortocircuito con máx. protección contra sobrecorrientes del lado de la red 50 kA eff Sección de conexión bornes FM máx. 1,5 mm² Sección de conexión bornes FM máx. 16 AWG Sección de conexión bornes FM mín. 0,5 mm² Sección de conexión bornes FM mín. 28 AWG Sección transversal de conductor flexible (de hilo fino) máx. 25 mm² Sección transversal de conductor flexible (de hilo fino) máx. 3 AWG Sección transversal de conductor flexible (de hilo fino) míin. 16 AWG Sección transversal de conductor flexible (de hilo fino) míin. 1,5 mm² Sección transversal de conductor rígido (unifilar/multifilar) máx. 2 AWG Sección transversal de conductor rígido (unifilar/multifilar) máx. 35 mm² Sección transversal de conductor rígido (unifilar/multifilar) mín. 1,5 mm² Sección transversal de conductor rígido (unifilar/multifilar) mín. 16 AWG Señalización en el dispositivo Visual Señalización remota sí SPD según IEC 61643-1 clase I+II SPD según UL 1449 Tipo 4 Tensión máxima de funcionamiento (L-N) 255 V Tensión máxima de funcionamiento (N-PE) 255 V Tensión nominal CA (50 / 60 Hz) 230 V Tensión transitoria (TOV) [L-N] - Modo seguro contra fallos - 120 min 442 V Tensión transitoria (TOV) [L-N] - withstand mode - 5 s 440 V Tensión transitoria (TOV) [N-PE] - Modo estacionario - 200 ms 1200 V Tiempo de reacción <100 ns - Todos los tipos
- Descargas
-
Hoja de datos MCF50-3+NPE+FS / 5096979 , 0.31MB , pdfInstrucciones de montaje Lightning Controller Compact MCF50-3+NPE+FS , 1.16MB , pdfNo hay textos informativos disponibles para este producto
