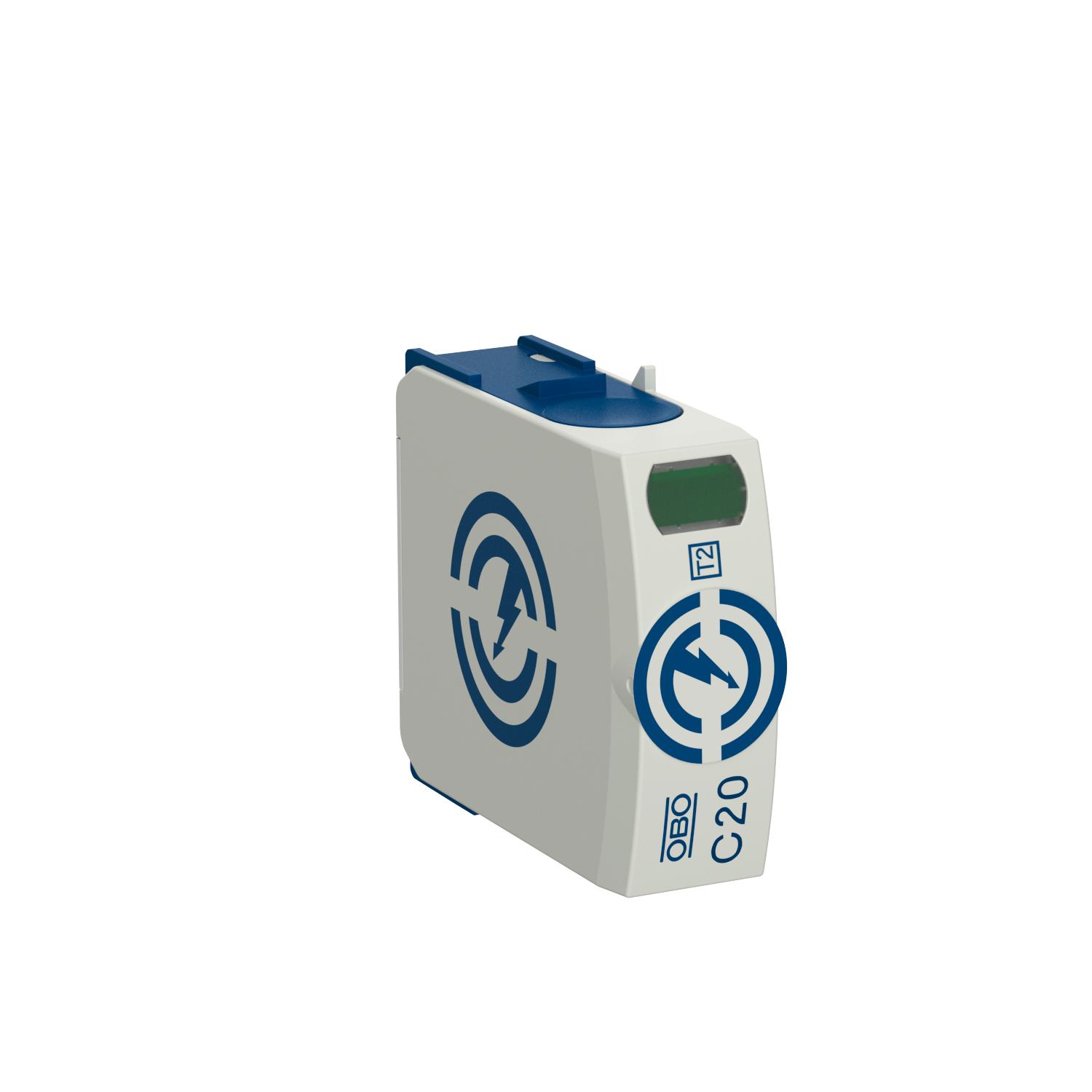

Parte activa C20

Código 5095600 | EAN 4012196329694

Código / Tipo	5095600 / C20-0-255

Modelo de polos	N/PE

Máxima tensión de funcionamiento CA	255

Clase de protección	IP20

Descripción de producto

Descripción de producto

Parte activa, descargador de sobretensiones N-PE tipo 2

• Para conexión equipotencial de protección contra sobretensiones según VDE 0100-443 (IEC 60364-4-44)
• Capacidad de descarga hasta 40 kA (8/20) por polo mediante varistores de alto rendimiento
• Descargador enchufable modular con dispositivo seccionador e indicación visual de estado
• Función de retención con protección contra vibraciones y codificación de tensión
• Plástico según UL 94 V-0

Aplicación: conexión equipotencial en centros de distribución y subestaciones.

Datos técnicos

Datos técnicos

Autorizaciones	VDE
Capacidad de extinción de corriente de seguimiento (eff) [N-PE]	0,1 kA
Categoría de pruebas tipo 2	sí
Clase de protección	IP20
Clasificación según la norma EN 61643-11	Tipo 2
Con riesgo de emisión de chispas	no
Dimensión	255V
Estructura de red	Otros
Fusible previo integrado	no
Intensidad nominal de descarga (8/20 µs)	20 kA
Intensidad nominal de descarga (8/20 µs) [N-PE]	40 kA
Material de la carcasa	PA UL 94 V-0
Máxima corriente de descarga (8/20 μs)	40 kA
Máxima corriente de descarga (8/20 μs) [N-PE]	60 kA

Máxima tensión de funcionamiento CA	255
Modelo de polos	N/PE
Modo de montaje	en elemento base
Número de polos	1
Par de giro	4 Nm
Resistente a cortocircuito	sí
Señalización en el dispositivo	Visual
Señalización remota	no
SPD según IEC 61643-1	clase II
Temperatura de servicio máx.	80 °C
Temperatura de servicio mín.	-40 °C
Tensión máxima de funcionamiento (N-PE)	255 V
Tensión nominal CA (50 / 60 Hz)	230 V
Tensión transitoria (TOV) [N-PE] - Modo estacionario - 200 ms	1200 V
