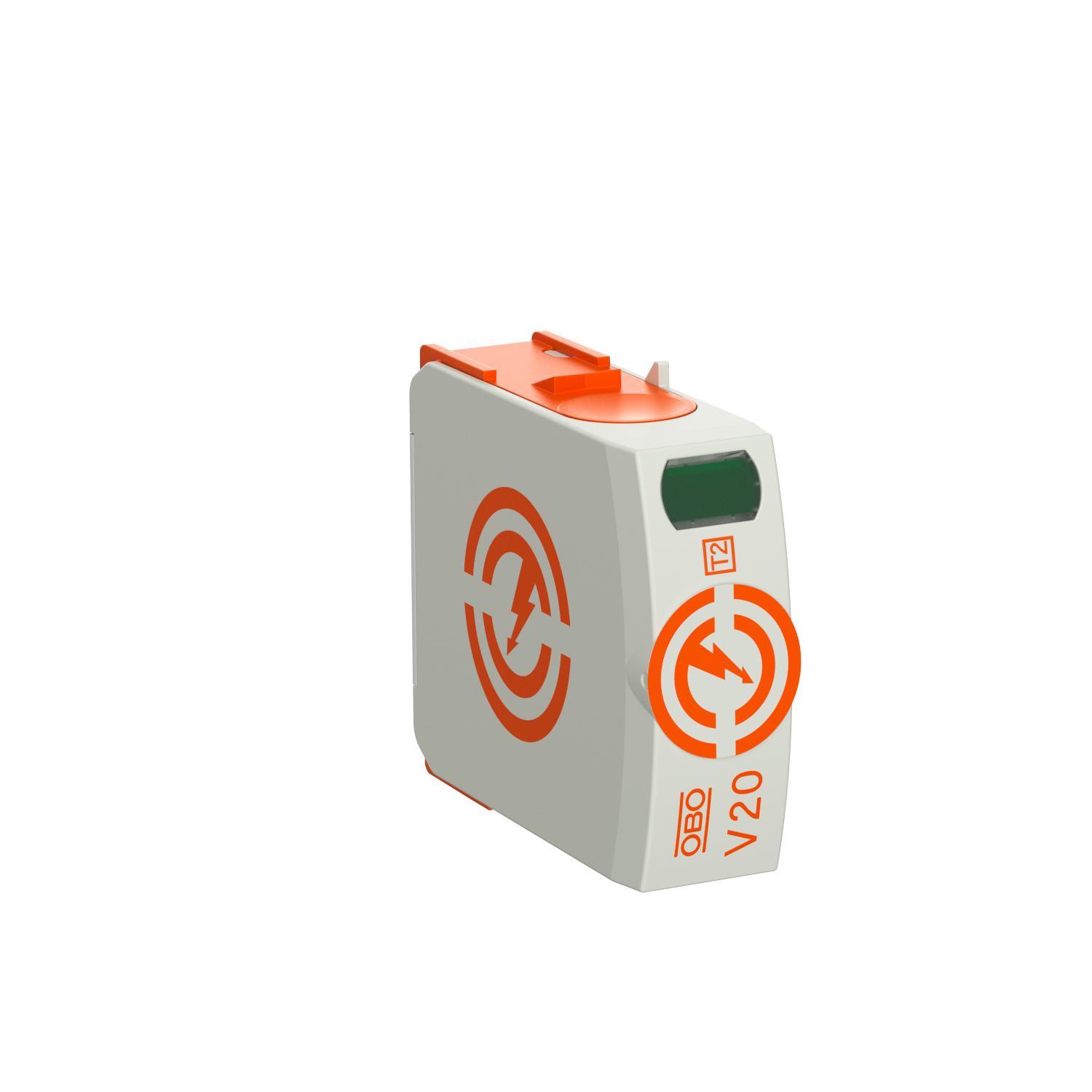

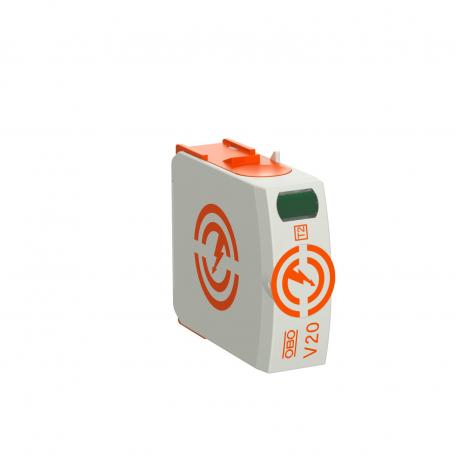

Parte activa V20 280 V

Código 5095364 | EAN 4012196163557

Código / Tipo

Modelo de polos	1

Máxima tensión de funcionamiento CA

Clase de protección	IP20

Descripción de producto

Descripción de producto

Parte activa, descargador de sobretensiones tipo 2

• Para conexión equipotencial de protección contra sobretensiones según VDE 0100-443 (IEC 60364-4-44)
• Capacidad de descarga hasta 40 kA (8/20) por polo mediante varistores de alto rendimiento

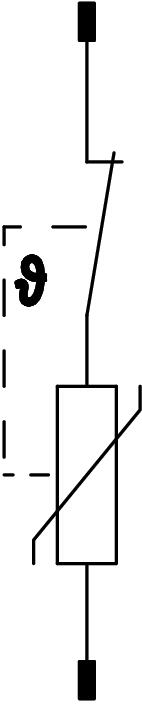

• Parte activa modular enchufable con dispositivo seccionador dinámico e indicación visual de estado
• Función de retención con protección contra vibraciones y codificación de tensión
• Plástico según UL 94 V-0

Datos técnicos

Datos técnicos

Autorizaciones	VDE
Categoría de pruebas tipo 2	sí
Clase de protección	IP20
Clasificación según la norma EN 61643-11	Tipo 2
Con riesgo de emisión de chispas	no
Dimensión	280V
Estructura de red	Otros
Fusible previo integrado	no
Intensidad nominal de descarga (8/20 µs)	20 kA
Intensidad nominal de descarga (8/20 µs) [L-N]	20 kA
Material de la carcasa	PA UL 94 V-0
Máxima corriente de descarga (8/20 μs)	40 kA
Máxima corriente de descarga (8/20 μs) [L-N]	40 kA

Máxima tensión de funcionamiento CA	280
Modelo de polos	1
Modo de montaje	en elemento base
Número de polos	1
Resistente a cortocircuito	sí
Señalización en el dispositivo	Visual
Señalización remota	no
SPD según IEC 61643-1	clase II
Temperatura de servicio máx.	80 °C
Temperatura de servicio mín.	-40 °C
Tensión máxima de funcionamiento (L-N)	280 V
Tensión nominal CA (50 / 60 Hz)	230 V

Dimensiones

Distancia mínima	1,5 mm

Posibilidades de conexión

Nivel de protección [L-N]	≤1,3
Resistencia al cortocircuito con máx. protección contra sobrecorrientes del lado de la red	50 kA eff
SPD según UL 1449	Tipo 4
