- Descripción de producto
-
Descripción de producto

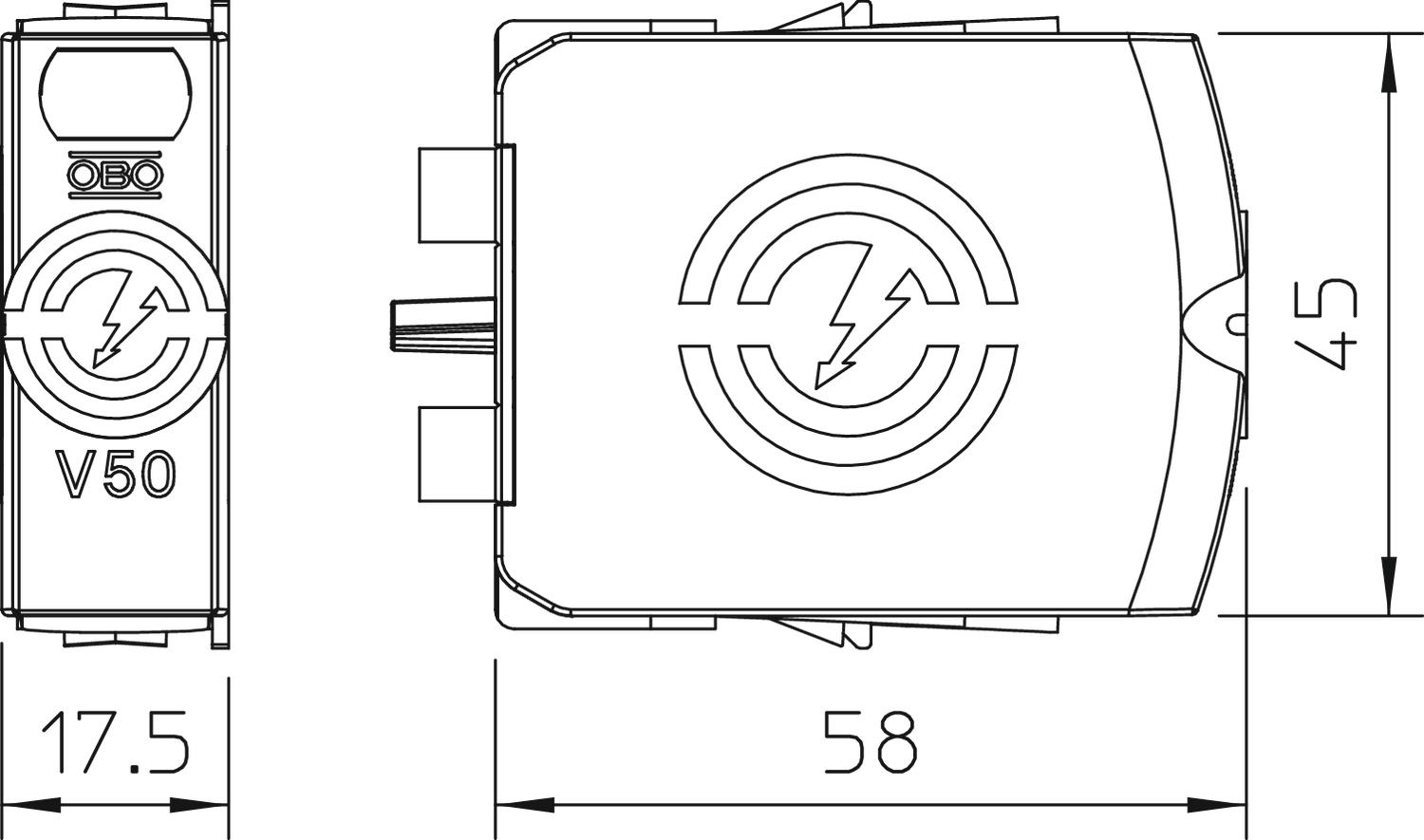

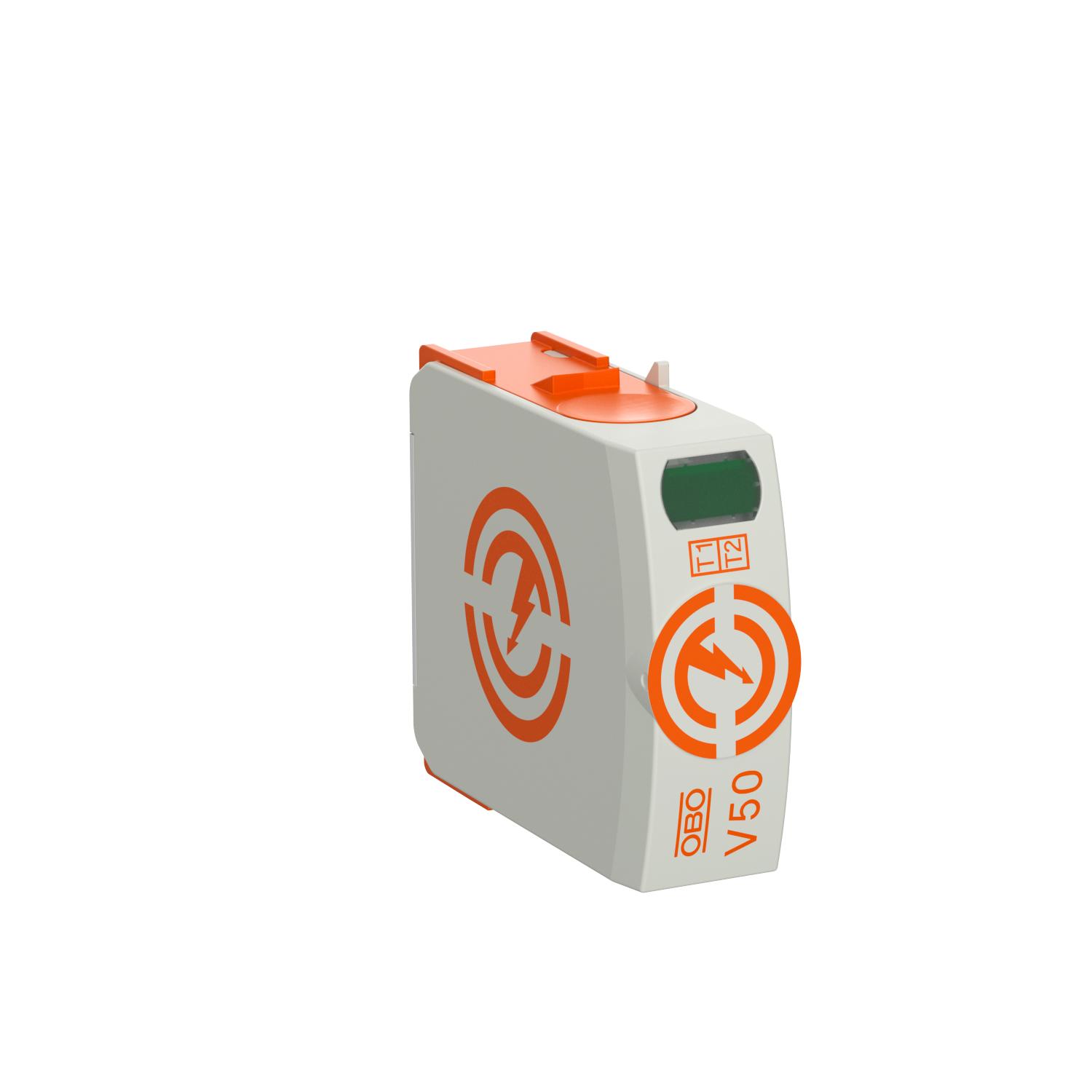

Partes activas, descargador combinado de corriente de rayo tipo 1+2
• Para conexión equipotencial de protección contra descargas atmosféricas según VDE 0185-305 (IEC 62305)
• Capacidad de descarga de corriente de rayo 12,5 kA (10/350) por polo

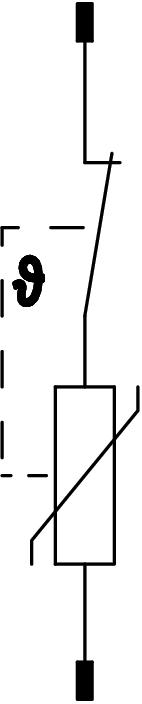

• Descargador enchufable modular con dispositivo seccionador dinámico e indicación visual de estado
• Función de retención con protección contra vibraciones y codificación de tensión
• Plástico según UL 94 V-0
- Datos técnicos
-
Datos técnicos
Autorizaciones VDE Clase de protección IP20 Clasificación según la norma EN 61643-11 Tipo 1+2 Con riesgo de emisión de chispas no Corriente de impulso de rayo (10/350 μs) 12,5 kA Dimensión 280V Estructura de red todos Fusible previo integrado no Intensidad nominal de descarga (8/20 µs) 30 kA Intensidad nominal de descarga (8/20 µs) [L-N] 30 kA Material de la carcasa PA UL 94 V-0 Máx. protección previa por fusibles 160 A Máxima corriente de descarga (8/20 μs) 50 kA Máxima corriente de descarga (8/20 μs) [L-N] 50 kA Máxima tensión de funcionamiento CA 280 Modelo de polos 1 Modo de montaje Raíl simétrico 35 mm Número de polos 1 Par de giro 4 Nm Sección transversal de conductor flexible (de hilo fino) máx. 2 AWG Sección transversal de conductor flexible (de hilo fino) máx. 35 mm² Sección transversal de conductor flexible (de hilo fino) míin. 1,5 mm² Sección transversal de conductor flexible (de hilo fino) míin. 16 AWG Sección transversal de conductor rígido (unifilar/multifilar) máx. 2 AWG Sección transversal de conductor rígido (unifilar/multifilar) máx. 35 mm² Sección transversal de conductor rígido (unifilar/multifilar) mín. 16 AWG Señalización en el dispositivo Visual Señalización remota no SPD según IEC 61643-1 clase I+II Temperatura de servicio máx. 80 °C Temperatura de servicio mín. -40 °C Tensión máxima de funcionamiento (L-N) 280 V Tensión nominal CA (50 / 60 Hz) 230 V Tensión residual [L-N] @ 12,5 kA 1 kV Tiempo de reacción <25 ns Dimensiones
Distancia mínima 1,5 mm Posibilidades de conexión
Máx. protección contra sobrecorrientes del lado de la red 160 A gL/gG Nivel de protección [L-N] ≤1,3 Resistencia al cortocircuito con máx. protección contra sobrecorrientes del lado de la red 50 kA eff Sección de conexión bornes FM máx. 16 AWG Sección de conexión bornes FM máx. 1,5 mm² Sección de conexión bornes FM mín. 0,5 mm² Sección de conexión bornes FM mín. 21 AWG Sección transversal de conductor rígido (unifilar/multifilar) mín. 1,5 mm² SPD según UL 1449 Tipo 4 Tensión residual [L-N] @ 1 kA 0,7 kV Tensión residual [L-N] @ 5 kA 0,8 kV Tensión transitoria (TOV) [L-N] - Modo seguro contra fallos - 120 min 440 V Tensión transitoria (TOV) [L-N] - withstand mode - 5 s 335 V - Todos los tipos
- Descargas
-
Hoja de datos V50-0-280 / 5093508 , 0.46MB , pdfCatálogo Überspannungsschutz , 28.42MB , pdfDeclaración de conformidad V50-0-280 / 5093508 , 0.16MB , pdfREACH Declaración de conformidad V50-0-280 / 5093508 , 0.13MB , pdfRoHS Declaración de conformidad V50-0-280 / 5093508 , 0.13MB , pdfHomologación Homologación VDE V50 , 0.12MB , pdfInstrucciones de montaje CombiController V50-...-280 , 2.23MB , pdf
