Perfil US 7 FT
Código 6340113 | EAN 4012196187997
- Descripción de producto
-
Descripción de productoPerfil en U. Dimensiones 70 x 50 mm.
Con escuadras a partir de 400 mm de ancho o, en caso de que la escuadra se instale en el extremo del perfil colgante, se recomienda utilizar la pieza distanciadora DSK 61.
-
- Datos técnicos
-
Dimensiones
Altura 50 mm Ancho 70 mm Ancho de ranura 62 mm Ancho del orificio 14 mm Artículo EPD sí Color zinc Con dentado no Dimensión 70x50x700 Forma de perfil Perfil U Grosor del material 4 mm Huella de CO2 (GWP) Cradle-to-Gate 7,5612 kg CO2e / 1 Unidad Longitud 700 mm Mantenimiento de función sí Material Acero Medida L 700 mm Seccionable no Statischer Wert A 4,59 cm² Statischer Wert ly 13,79 cm⁴ Statischer Wert lz 36,84 cm⁴ Statischer Wert Wy 4,11 cm³ Statischer Wert Wz 10,53 cm³ Superficie Galvanizado por inmersión en caliente Tamaño 70 x 50 x 4 Tipo de perforación 3 lados perforados Versión Perfil simple - Todos los tipos
-
Accesorios de montaje
Productos Tipo Código Cantidad Mín. ud. de venta
Unión de perfil en U FT
VUS 7 FT 6018378 10 Unidad
Tapón protector
US 7 KS OR 6338497 20 Unidad
Placa frontal, modelo cargas ligeras FT
KU 7 FT 6349102 1 Unidad
Tornillo de cabeza rebajada con arandela y tuerca F
FRS 12x25 F 6406254 50 Unidad

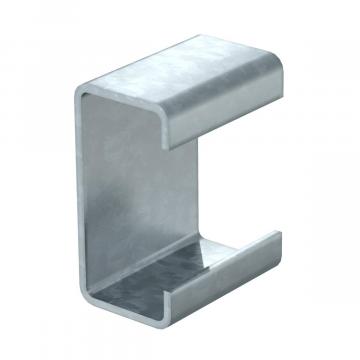

Pieza distanciadora DSK 61 FT
DSK 61 FT 6416519 20 Unidad
Tornillo de cabeza hexagonal M12 F
SKS 12x100 F 6418295 20 Unidad - Descargas
-
Hoja de datos US 7 70 FT / 6340113 , 0.20MB , pdfDeclaración de conformidad UE US 7 70 FT / 6340113 , 0.12MB , pdfREACH Declaración de conformidad US 7 70 FT / 6340113 , 0.12MB , pdfRoHS Declaración de conformidad US 7 70 FT / 6340113 , 0.12MB , pdfInstrucciones de montaje Instrucciones de montaje de sistemas de perfil en U , 2.02MB , pdfInstrucciones de montaje General information on the mounting , 2.00MB , pdf
