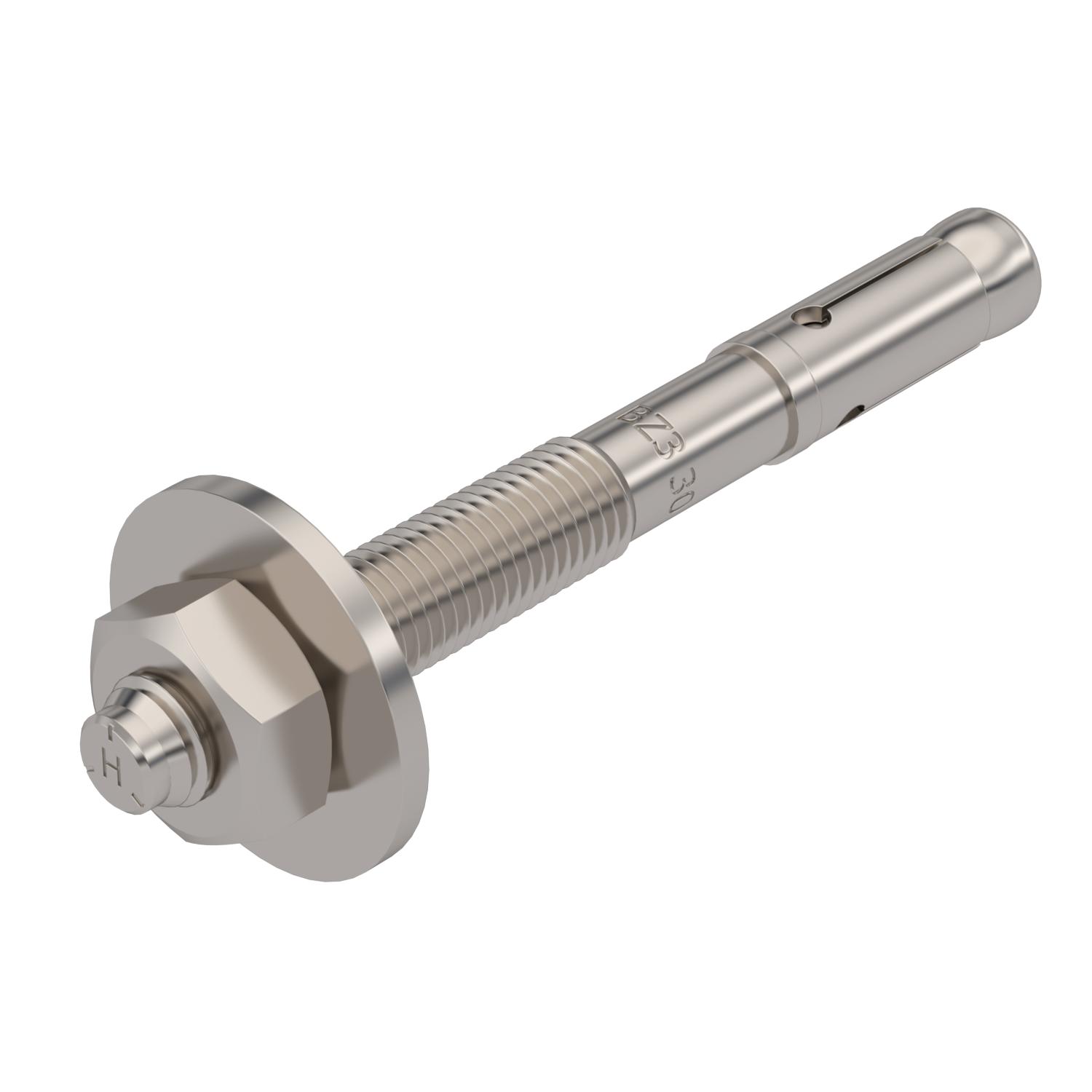

Perno de anclaje BZ3 A4
Código 3498720 | EAN 4012197357115
- Descripción de producto
-
Descripción de productoPerno de anclaje BZ3 para anclar cargas medias y pesadas en hormigón agrietado o no agrietado. Apto para cargas elevadas con distancias reducidas entre bordes y centros. Para clavar.
Evaluación Técnica Europea ETA-19/0619, incluidos valores característicos en exposición al fuego hasta una duración de resistencia al fuego R 120.
Certificado de idoneidad en caso de efectos sísmicos, categorías C1 y C2.
Certificado en caso de choques de la Oficina Federal para la Protección Civil, Berna, Suiza.
* Con arandela grande según DIN EN ISO 7093-1 (DIN 9021)
-
- Datos técnicos
-
Datos técnicos

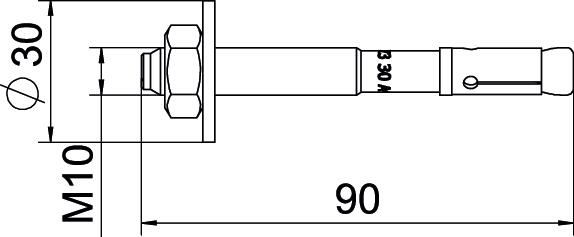

Ancho de llave 17 Clase de protección contra incendios según 13501-2 Otros Color acero inoxidable Diámetro del orificio mín. 10 mm Dimensión M10x90 Dispositivo de fijación anclaje Tuerca ETA Evaluación sísmica C1 y C2 Largo de la rosca 45 mm Longitud 90 mm Material Acero inoxidable Medida L 90 mm Modelo anclaje Rosca externa Modelo de tacos / clavos / tornillos Tacos de expansión Modo de montaje taco, anclaje Fijación previa Profundidad del agujero 71 mm Rosca M10 Rosca imperial 3/8 pulgada Rosca métrica 10 Sistema roscado anclaje Hexágono exterior Superficie Pulido, con tratamiento posterior Tipo de rosca Métrico Versión Para clavar Zona de sujeción máx. 30 mm - Todos los tipos
- Descargas
-
Hoja de datos BZ3 10x90/0-30A4 / 3498720 , 0.17MB , pdfDeclaración de conformidad UE BZ3 10x90/0-30A4 / 3498720 , 0.20MB , pdfREACH Declaración de conformidad BZ3 10x90/0-30A4 / 3498720 , 0.12MB , pdfRoHS Declaración de conformidad BZ3 10x90/0-30A4 / 3498720 , 0.12MB , pdfInstrucciones de montaje General information on the mounting , 2.00MB , pdf
