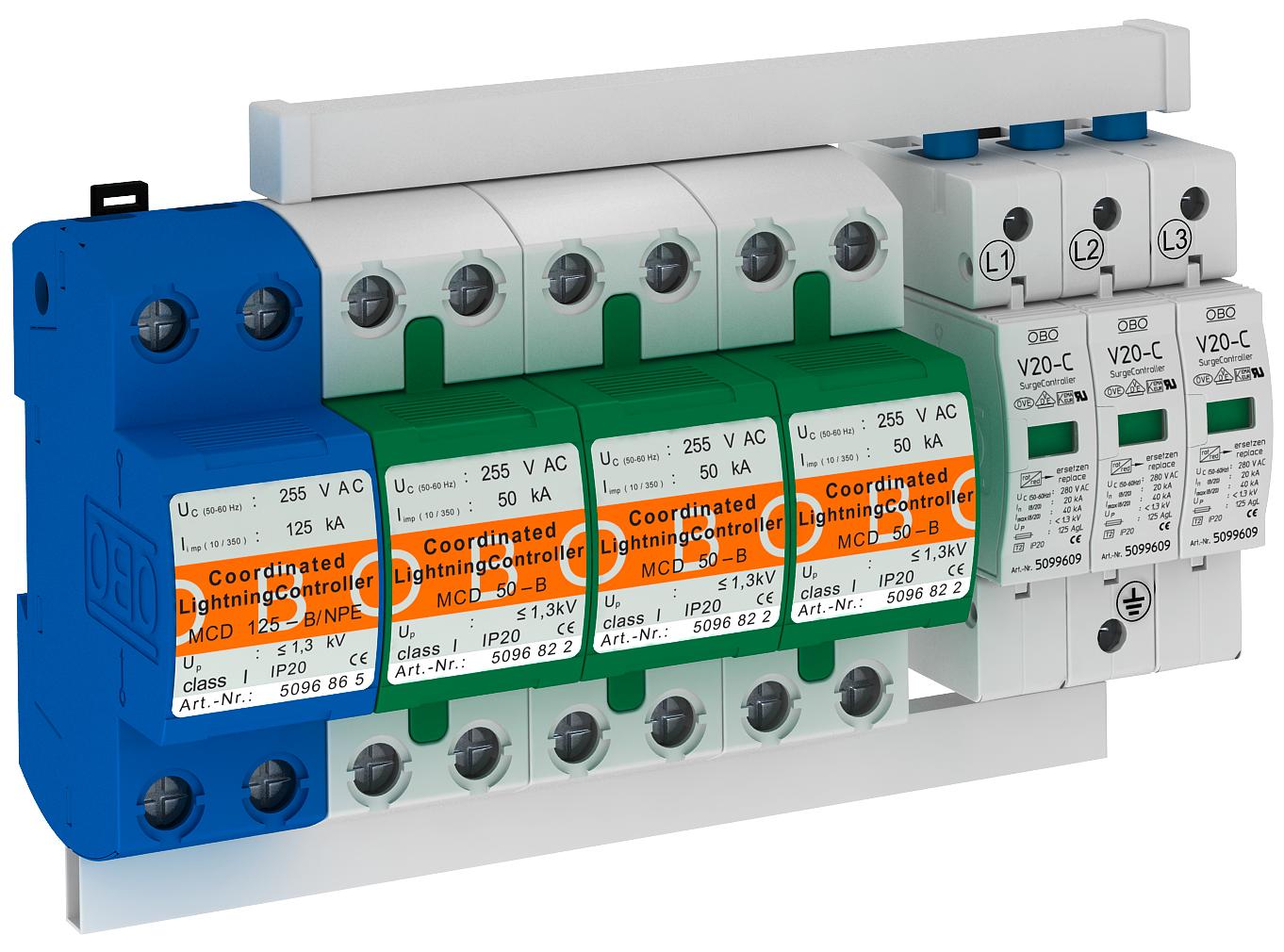

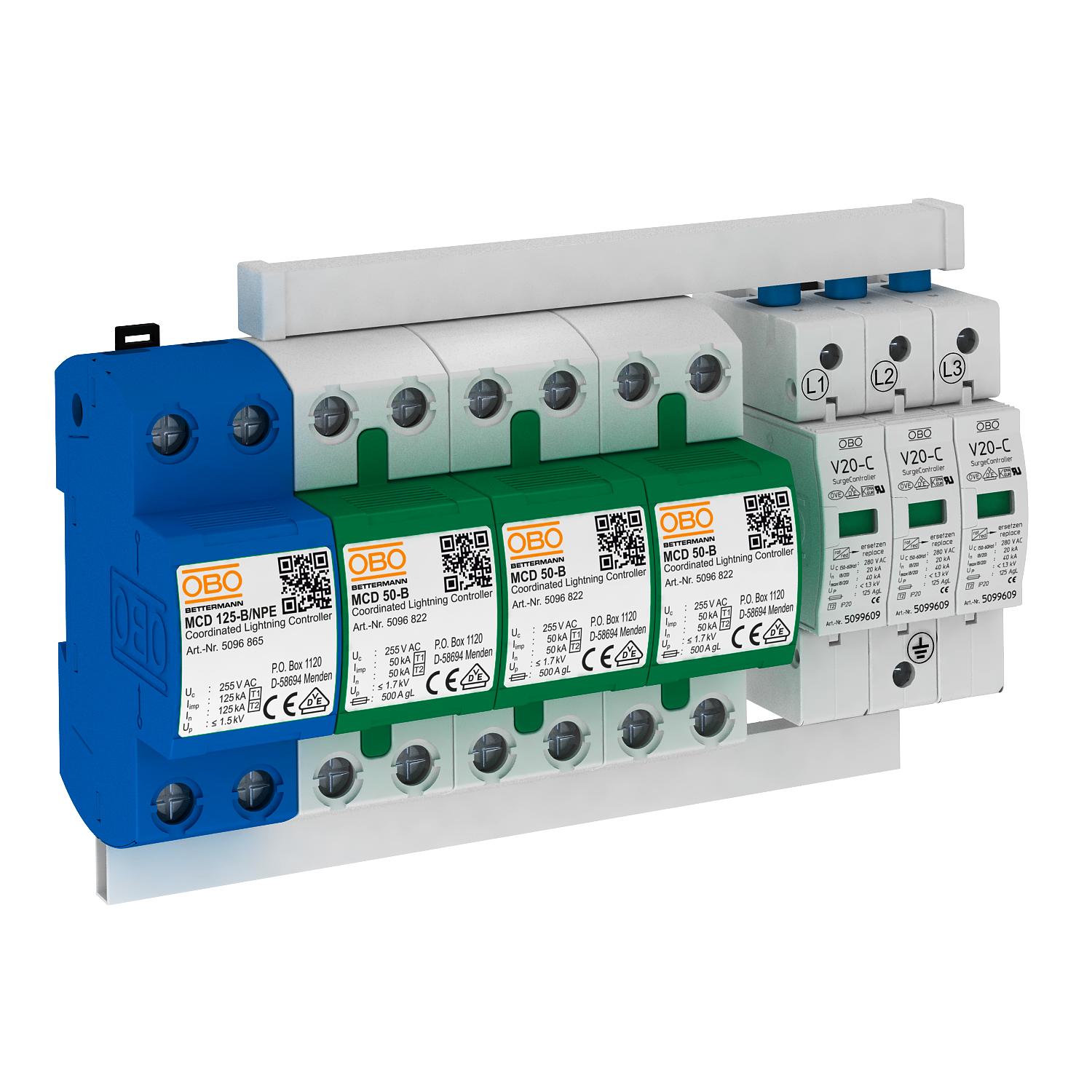

Set de protección MCD + V20 3 polos + NPE
Código 5089761 | EAN 4012195405542
- Descripción de producto
-
Descripción de producto
Set de protección, combinación de descargador de rayos y sobretensiones tipo 1+2
• Para conexión equipotencial de protección contra descargas atmosféricas según VDE 0185-305 (IEC 62305)
• Capacidad de descarga de corriente de rayo y sobretensiones de hasta 50 kA (10/350) por polo y hasta 125 kA (10/350) N-PE
• Descargador, enchufable, incluye puentes de unión, borne de conexión identificado
• Descargador encapsulado, sin emisión de gases, para utilizar en armarios de distribución
Aplicación: sistemas de telefonía móvil.
-
- Datos técnicos
-
Datos técnicos
Capacidad de extinción de corriente de seguimiento (eff) [N-PE] 25 kA Clase de protección IP20 Clasificación según la norma EN 61643-11 Tipo 1+2 Con riesgo de emisión de chispas no Corriente de impulso de rayo (10/350 μs) 50 kA Corriente de impulso tipo rayo (10/350) [total] 100 kA Dimensión 255V Estructura de red Otros Intensidad nominal de descarga (8/20 µs) 50 kA LPZ 0→2 Máx. protección previa por fusibles 125 A Máxima corriente de descarga (8/20 μs) 100 kA Máxima tensión de funcionamiento CA 255 Modelo de polos 3+N/PE Modo de montaje Raíl simétrico 35 mm Resistencia al cortocircuito 25 kA Sección transversal de conductor rígido (unifilar/multifilar) máx. 50 mm² Señalización en el dispositivo Visual Señalización remota no SPD según IEC 61643-1 clase I+II Temperatura de servicio máx. 85 °C Temperatura de servicio mín. -40 °C Tensión máxima de funcionamiento (L-N) 255 V Tensión máxima de funcionamiento (N-PE) 255 V Tensión nominal CA (50 / 60 Hz) 230 V Tiempo de reacción <25 ns Versión 3 polos con NPE; 255V Posibilidades de conexión
Corriente de impulso de descarga (8/20 µs) [total] 100 kA Máx. protección contra sobrecorrientes del lado de la red 125 Resistencia al cortocircuito con máx. protección contra sobrecorrientes del lado de la red 25 kA Sección transversal de conductor rígido (unifilar/multifilar) mín. 10 mm² - Todos los tipos
- Descargas
-
Hoja de datos PS4-B+C TT+TNS / 5089761 , 0.39MB , pdfGuía de selección Protección contra sobretensiones – Guía de selección TBS , 2.00MB , pdfGuía de selección Guía de selección de protección contra sobretensiones , 2.00MB , pdfNo hay textos informativos disponibles para este producto
